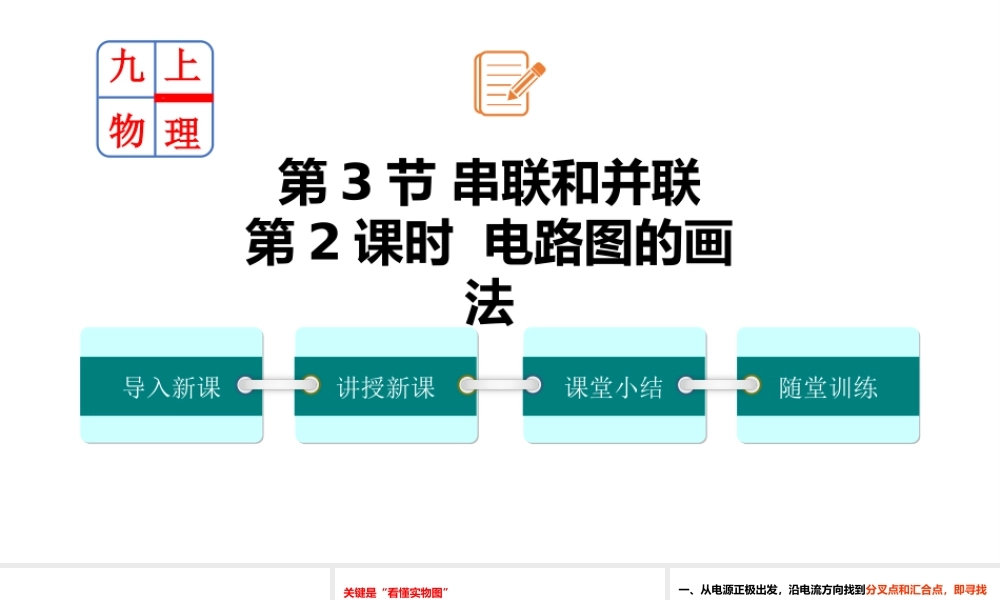

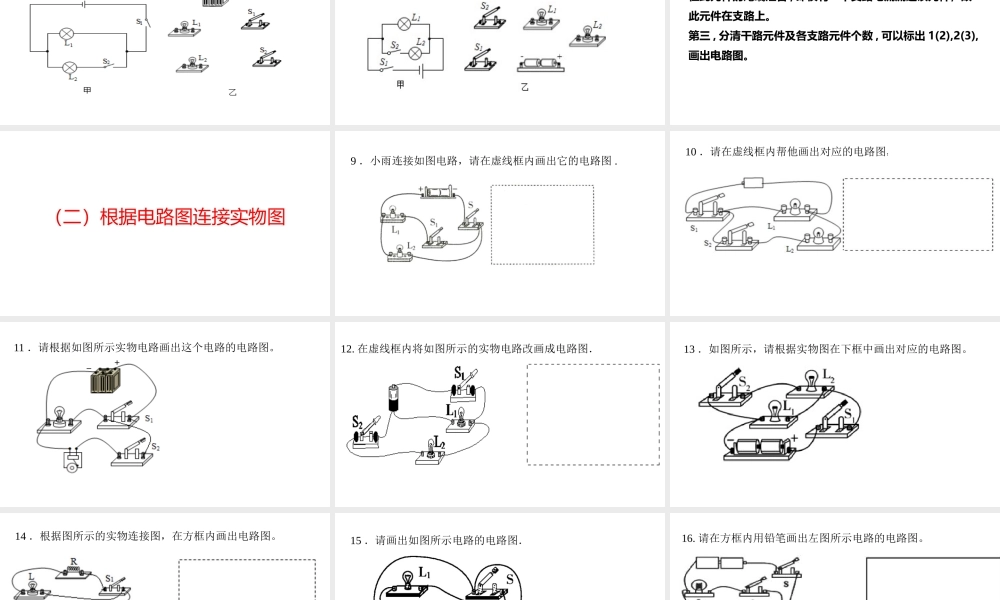

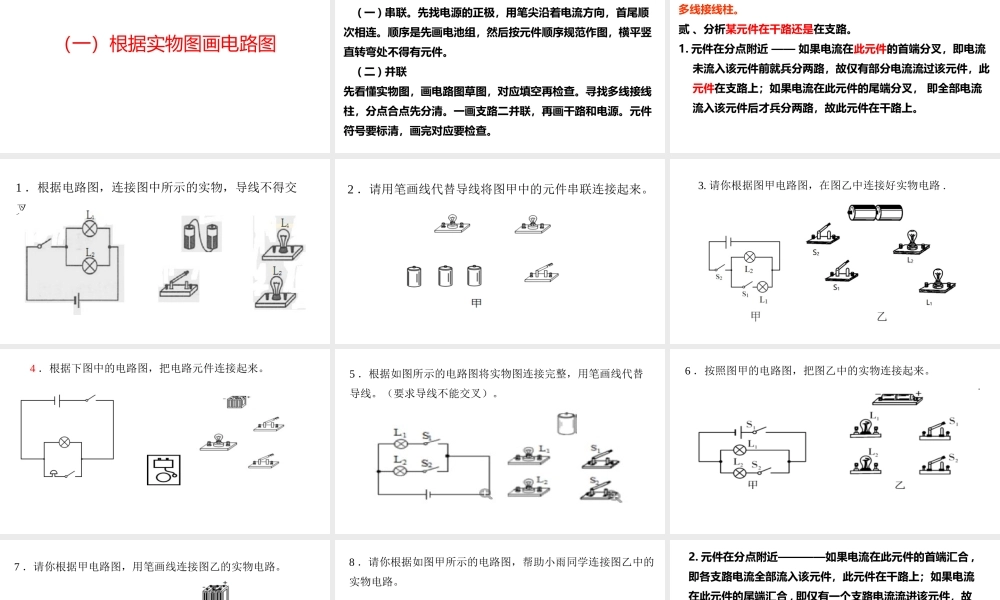

九 上物 理2025第 3 节 串联和并联第 2 课时 电路图的画法导入新课讲授新课课堂小结随堂训练（一）根据实物图画电路图关键是“看懂实物图” ( 一 ) 串联。先找电源的正极，用笔尖沿着电流方向，首尾顺次相连。顺序是先画电池组，然后按元件顺序规范作图，横平竖直转弯处不得有元件。 ( 二 ) 并联先看懂实物图，画电路图草图，对应填空再检查。寻找多线接线柱，分点合点先分清。一画支路二并联，再画干路和电源。元件符号要标清，画完对应要检查。 一、从电源正极出发，沿电流方向找到分叉点和汇合点，即寻找多线接线柱。贰 、分析某元件在干路还是在支路。1. 元件在分点附近 —— 如果电流在此元件的首端分叉，即电流未流入该元件前就兵分两路，故仅有部分电流流过该元件，此元件在支路上；如果电流在此元件的尾端分叉， 即全部电流流入该元件后才兵分两路，故此元件在干路上。1 ．根据电路图，连接图中所示的实物，导线不得交叉。2 ．请用笔画线代替导线将图甲中的元件串联连接起来。3. 请你根据图甲电路图，在图乙中连接好实物电路 .4 ．根据下图中的电路图，把电路元件连接起来。5 ．根据如图所示的电路图将实物图连接完整，用笔画线代替导线。（要求导线不能交叉）。6 ．按照图甲的电路图，把图乙中的实物连接起来。7 ．请你根据甲电路图，用笔画线连接图乙的实物电路。8 ．请你根据如图甲所示的电路图，帮助小雨同学连接图乙中的实物电路。2. 元件在分点附近————如果电流在此元件的首端汇合 , 即各支路电流全部流入该元件，此元件在干路上；如果电流在此元件的尾端汇合 , 即仅有一个支路电流流进该元件，故此元件在支路上。第三 , 分清干路元件及各支路元件个数 , 可以标出 1(2),2(3),画出电路图。（二）根据电路图连接实物图9 ．小雨连接如图电路，请在虚线框内画出它的电路图 .10 ．请在虚线框内帮他画出对应的电路图：11 ．请根据如图所示实物电路画出这个电路的电路图。12. 在虚线框内将如图所示的实物电路改画成电路图．13 ．如图所示，请根据实物图在下框中画出对应的电路图。14 ．根据图所示的实物连接图，在方框内画出电路图。15 ．请画出如图所示电路的电路图．16. 请在方框内用铅笔画出左图所示电路的电路图。17 ．请在虚线框中画出图所示电路的电路图。18 ．根据实物图，画出对应电路图，并在电路图上标出电流方向。19 ．试根据实物图在虚线框内画出它的电路图20 ．如...
