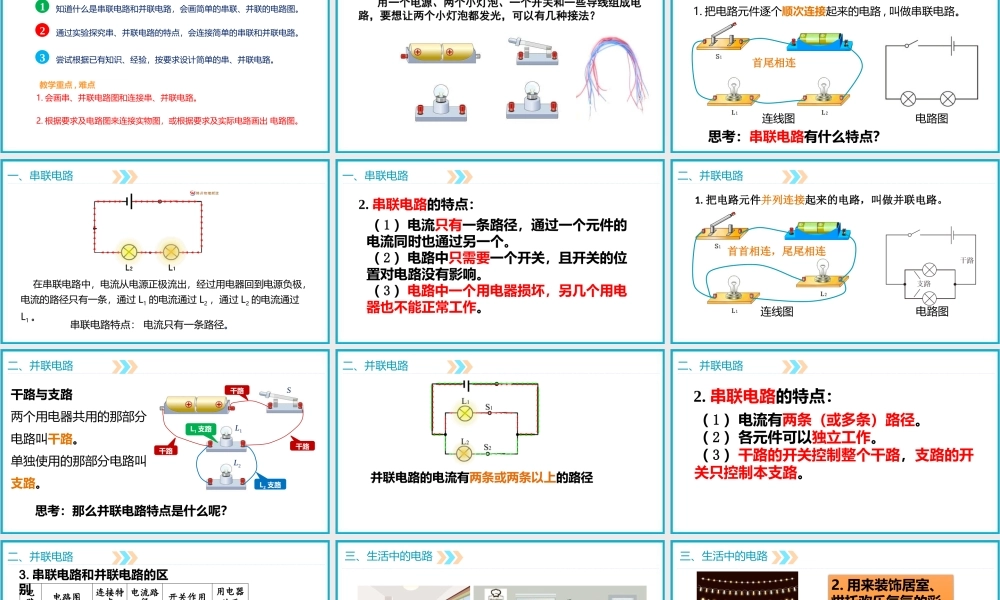

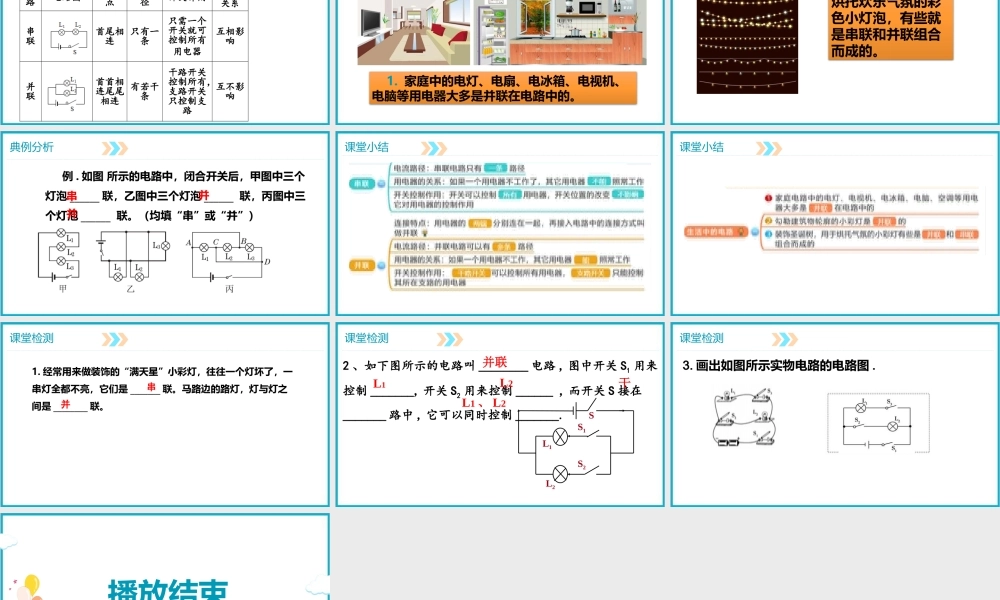

第十五章 电流和电路第三节 串联和并联学习目标123知道什么是串联电路和并联电路，会画简单的串联、并联的电路图。 通过实验探究串、并联电路的特点，会连接简单的串联和并联电路。 尝试根据已有知识、经验，按要求设计简单的串、并联电路。 教学重点 , 难点 1. 会画串、并联电路图和连接串、并联电路。 2. 根据要求及电路图来连接实物图，或根据要求及实际电路画出 电路图。新课引入 用一个电源、两个小灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？一、串联电路1. 把电路元件逐个顺次连接起来的电路 , 叫做串联电路。电路图连线图首尾相连思考：串联电路有什么特点？一、串联电路在串联电路中，电流从电源正极流出，经过用电器回到电源负极，电流的路径只有一条，通过 L1 的电流通过 L2 ，通过 L2 的电流通过L1 。串联电路特点： 电流只有一条路径。一、串联电路（ 1 ）电流只有一条路径，通过一个元件的电流同时也通过另一个。（ 2 ）电路中只需要一个开关，且开关的位置对电路没有影响。（ 3 ）电路中一个用电器损坏，另几个用电器也不能正常工作。2. 串联电路的特点：二、并联电路1. 把电路元件并列连接起来的电路，叫做并联电路。连线图电路图首首相连，尾尾相连二、并联电路干路L2 支路干路干路L1SL2L1 支路干路与支路两个用电器共用的那部分电路叫干路。单独使用的那部分电路叫支路。思考：那么并联电路特点是什么呢？二、并联电路并联电路的电流有两条或两条以上的路径二、并联电路（ 1 ）电流有两条（或多条）路径。（ 2 ）各元件可以独立工作。（ 3 ）干路的开关控制整个干路，支路的开关只控制本支路。2. 串联电路的特点：二、并联电路电路电路图连接特点电流路径开关作用用电器关系串联首尾相连只有一条只需一个开关就可控制所有用电器互相影响并联首首相连尾尾相连有若干条干路开关控制所有，支路开关只控制支路互不影响3. 串联电路和并联电路的区别三、生活中的电路 1. 家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。三、生活中的电路2. 用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。典例分析例 . 如图 所示的电路中，闭合开关后，甲图中三个灯泡 ______ 联，乙图中三个灯泡 ______ 联，丙图中三个灯泡 ______ 联。（均填“串”或“并”）串并并课堂小结课堂小结课堂检测1. 经常用来...
