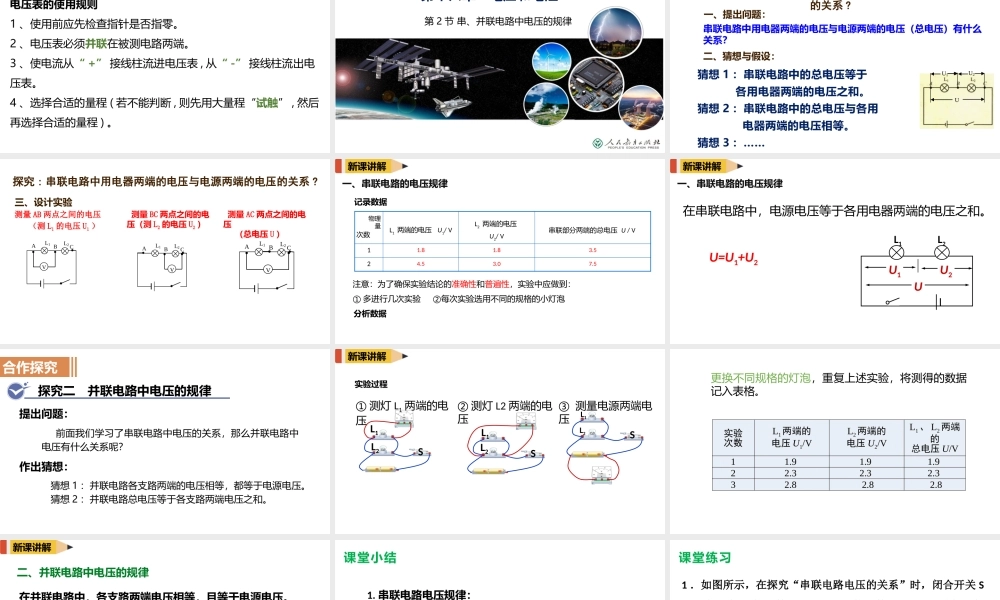

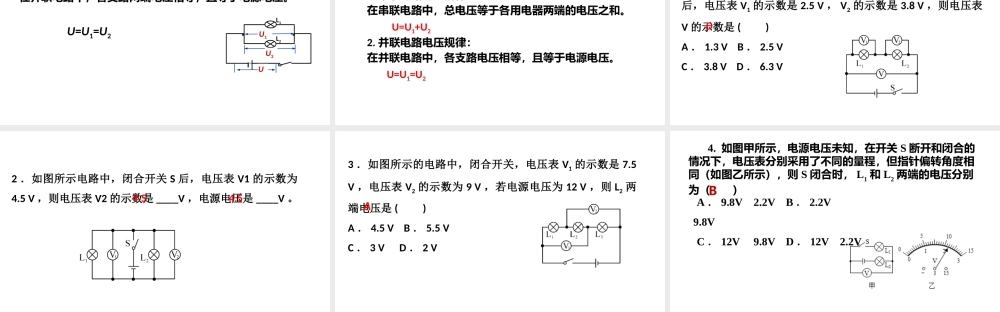

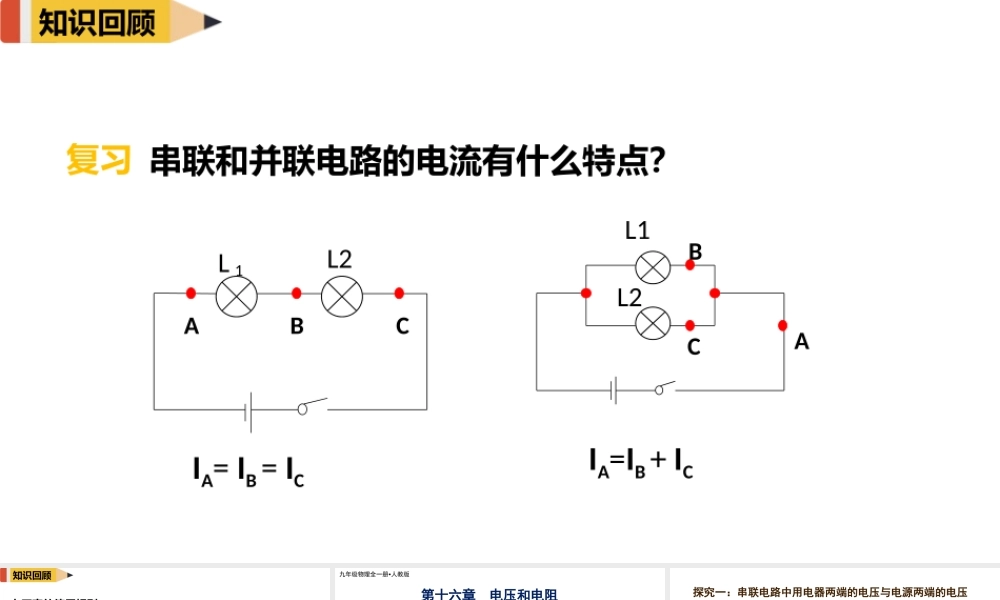

复习 串联和并联电路的电流有什么特点？L1L2ABCABCL 1L2IA= IB = ICIA=IB + IC知识回顾电压表的使用规则1 、使用前应先检查指针是否指零。2 、电压表必须并联在被测电路两端。3 、使电流从“ +” 接线柱流进电压表 , 从“ -” 接线柱流出电压表。4 、选择合适的量程 ( 若不能判断 , 则先用大量程“试触” , 然后再选择合适的量程 ) 。知识回顾第十六章 电压和电阻第 2 节 串、并联电路中电压的规律 一、提出问题： U21 U1 U 探究一：串联电路中用电器两端的电压与电源两端的电压的关系 ?串联电路中用电器两端的电压与电源两端的电压（总电压）有什么关系？二、猜想与假设：猜想 1 ：串联电路中的总电压等于 各用电器两端的电压之和。猜想 2 ：串联电路中的总电压与各用 电器两端的电压相等。猜想 3 ：……三、设计实验测量 AB 两点之间的电压 （测 L1 的电压 U1 ）探究 : 串联电路中用电器两端的电压与电源两端的电压的关系 ? 测量 BC 两点之间的电压（测 L2 的电压 U2 ） 测量 AC 两点之间的电压 （总电压 U ） V L1 L2 A B C V L1 L2 A B C V L1 L2 A B C L1 两端的电压 U1/ VL2 两端的电压 U2/ V串联部分两端的总电压 U / V 11.81.83.524.53.07.5记录数据分析数据注意：为了确保实验结论的准确性和普遍性，实验中应做到：① 多进行几次实验 ②每次实验选用不同的规格的小灯泡次数物理量一、串联电路的电压规律新课讲解在串联电路中，电源电压等于各用电器两端的电压之和。U=U1+U2L2L1UU1U2一、串联电路的电压规律新课讲解合作探究探究二 并联电路中电压的规律提出问题： 前面我们学习了串联电路中电压的关系，那么并联电路中电压有什么关系呢？作出猜想：猜想 1 ：并联电路各支路两端的电压相等，都等于电源电压。猜想 2 ：并联电路总电压等于各支路两端电压之和。L2 SL1 ① 测灯 L1 两端的电压L2 SL1 ② 测灯 L2 两端的电压实验过程L2 SL1 ③ 测量电源两端电压新课讲解更换不同规格的灯泡，重复上述实验，将测得的数据记入表格。实验次数L1两端的电压 U1/VL2两端的电压 U2/VL1、 L2两端的总电压 U/V11.9 1.9 1.9 22.3 2.3 2.3 32.8 2.8 2.8二、并联电路中电压的规律在并联电路中，各支路两端电压相等，且等于电源电压。U=U1=U2L1L2U2U1U新课讲解1. 串联电路电压规律：在串联电路中，总电压等于各用电器两...
