2025-2026学年人教版九年级物理18.3测量小灯泡的电功率 课件VIP专享

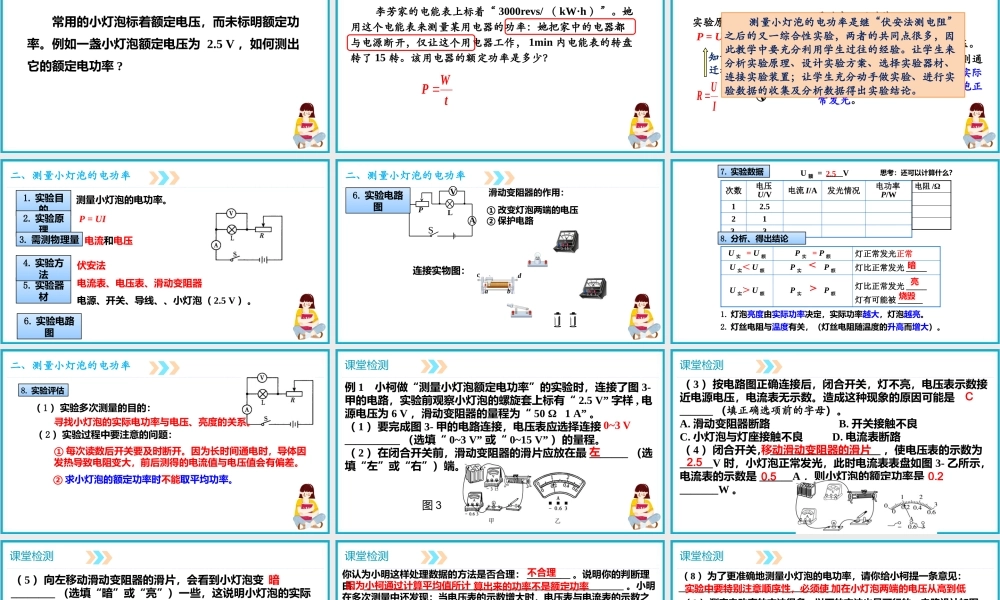

parents‘ meeting on building children’s road to success parents' meeting building children's road to success宣讲人：某某某 时间： 20XX.XX第十八章 电功率第三节 测量小灯泡的电功率提问 常用的小灯泡标着额定电压，而未标明额定功率。例如一盏小灯泡额定电压为 2.5 V ，如何测出它的额定电功率 ? 想想议议 李芳家的电能表上标着“ 3000revs/ （ kW·h ）”。她用这个电能表来测量某用电器的功率：她把家中的电器都与电源断开，仅让这个用电器工作， 1min 内电能表的转盘转了 15 转。该用电器的额定功率是多少？WPt一、测量家用电器的电功率新课二、测量小灯泡的电功率实验电路图：AVLR'S实验原理：URI知识迁移P = UI 滑动变阻器的作用：（ 1 ）保护电路；（ 2 ）改变被测灯泡两端的电压。若要测量小灯泡的额定功率，则通过调节滑片，使小灯泡两端的实际电压等于其额定电压，使小灯泡正常发光。 测量小灯泡的电功率是继“伏安法测电阻”之后的又一综合性实验，两者的共同点很多，因此教学中要充分利用学生过往的经验。让学生来分析实验原理、设计实验方案、选择实验器材、连接实验装置；让学生充分动手做实验、进行实验数据的收集及分析数据得出实验结论。二、测量小灯泡的电功率测量小灯泡的电功率。 P = UI电流表、电压表、滑动变阻器电源、开关、导线、、小灯泡（ 2.5 V ）。1. 实验目的2. 实验原理5. 实验器材6. 实验电路图3. 需测物理量 电流和电压 4. 实验方法伏安法 二、测量小灯泡的电功率VALPS6. 实验电路图连接实物图：① 改变灯泡两端的电压② 保护电路滑动变阻器的作用：abcd次数电压U/V电流 I/A发光情况电功率P/W12.5213 3U 额 = ____V2.57. 实验数据U 实 = U 额P 实 = P 额灯正常发光正常U 实＜ U 额P 实 P 额灯比正常发光 _____U 实＞ U 额P 实 P 额灯比正常发光 _____灯有可能被 ______＜＞暗亮烧毁1. 灯泡亮度由实际功率决定，实际功率越大，灯泡越亮。8. 分析、得出结论2. 灯丝电阻与温度有关，（灯丝电阻随温度的升高而增大）。思考：还可以计算什么？电阻 /Ω二、测量小灯泡的电功率（ 1 ）实验多次测量的目的：寻找小灯泡的实际电功率与电压、亮度的关系。（ 2 ）实验过程中要注意的问题：② 求小灯泡的额定功率时不能取平均功率。① 每次读数后开关要及时断开。因为长时间通电时，导体因发热导致电阻变大...
