2025秋-人教版九年级物理15.3串联和并联（课件）VIP专享

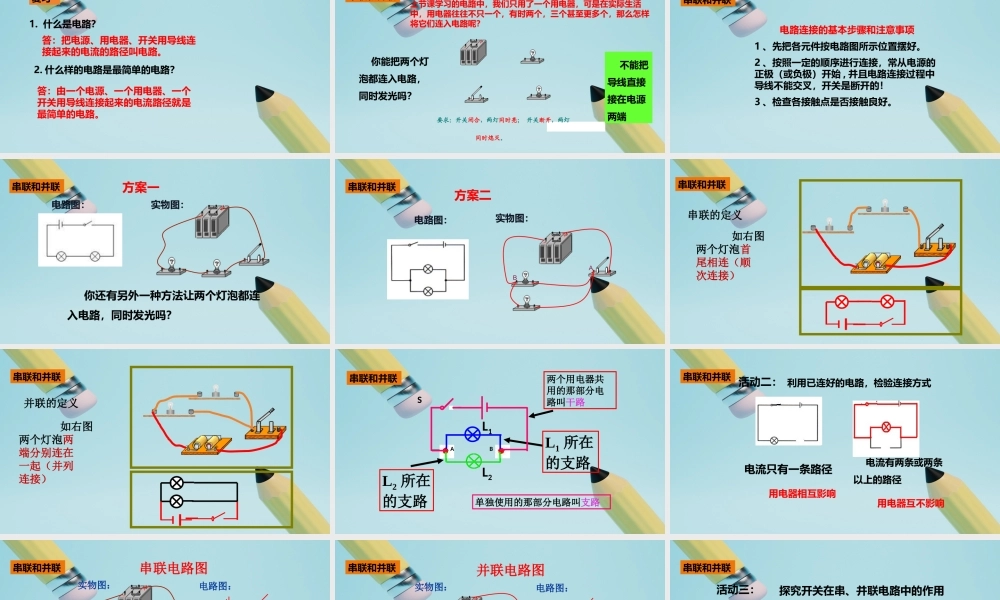

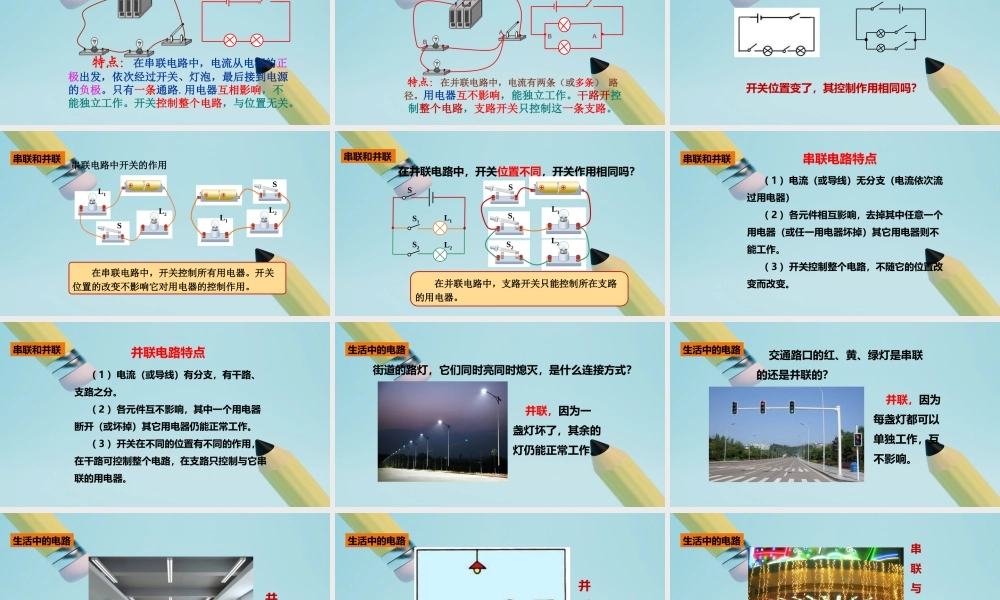

人教版九年级物理第十五章第三节 串联和并联复习1. 什么是电路？答：把电源、用电器、开关用导线连接起来的电流的路径叫电路。2. 什么样的电路是最简单的电路？答：由一个电源、一个用电器、一个开关用导线连接起来的电流路径就是最简单的电路。你能把两个灯泡都连入电路，同时发光吗？不能把导线直接接在电源两端串联和并联上节课学习的电路中，我们只用了一个用电器，可是在实际生活中，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？要求：开关闭合，两灯同时亮； 开关断开，两灯 同时熄灭。电路连接的基本步骤和注意事项1 、先把各元件按电路图所示位置摆好。2 、按照一定的顺序进行连接，常从电源的正极（或负极）开始 , 并且电路连接过程中导线不能交叉，开关是断开的！3 、检查各接触点是否接触良好。串联和并联实物图：电路图： 你还有另外一种方法让两个灯泡都连入电路，同时发光吗？ 方案一串联和并联方案二电路图：实物图：BA串联和并联串联的定义 如右图两个灯泡首尾相连（顺次连接）串联和并联并联的定义 如右图两个灯泡两端分别连在一起（并列连接）串联和并联L1L2两个用电器共用的那部分电路叫干路L1 所在的支路L2 所在的支路单独使用的那部分电路叫支路SBA串联和并联 活动二：用电器相互影响 用电器互不影响利用已连好的电路，检验连接方式电流只有一条路径 电流有两条或两条以上的路径串联和并联串联电路图 特点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。只有一条通路。用电器互相影响，不能独立工作。开关控制整个电路，与位置无关。 实物图：电路图：串联和并联BA并联电路图实物图：电路图：特点：在并联电路中，电流有两条（或多条） 路径。用电器互不影响，能独立工作。干路开控制整个电路，支路开关只控制这一条支路。BA串联和并联开关位置变了，其控制作用相同吗？活动三：探究开关在串、并联电路中的作用串联和并联L1SL2L1SL2 在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。串联电路中开关的作用串联和并联在并联电路中，开关位置不同，开关作用相同吗？ 在并联电路中，支路开关只能控制所在支路的用电器。L2L1S1S2SL2L1S1S2S串联和并联（ 1 ）电流（或导线）无分支（电流依次流过用电器）（ 2 ）各元件相互影响，去掉其中任意一个用电器（或任一用电器坏掉）其它用电器则不能工作。（ ...
