高压电缆热稳定校验

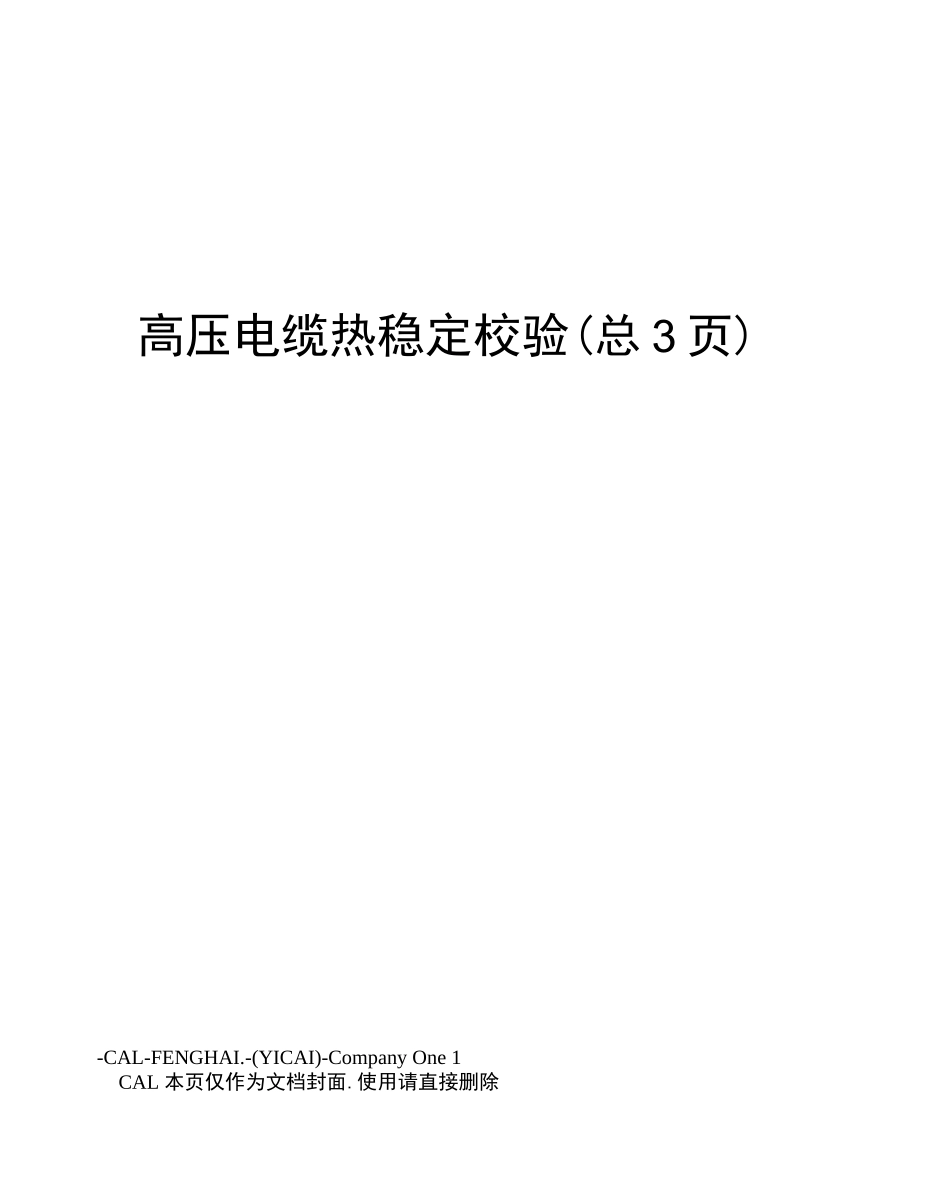

高压电缆热稳定校验(总 3 页)-CAL-FENGHAI.-(YICAI)-Company One 1CAL 本页仅作为文档封面.使用请直接删除采区变电所高压电缆校验计算采区（北翼）共安装 KBSGZY-630/10 型移动变电站 2台、KBSGZY-315/10 型移动变电站 3 台，高压电流总量为 127. 3A,目前 敷设两条 MYJV22-3*50 型交联聚氯乙烯铠装电缆，电缆载流量为150A,长度分别为 10m.系统短路容量 S 二 1. 73*31. 5*1V 二 545. 58MVA,系统的电抗为Xx 二 1/545. 58=0.183 Q高压电缆电阻、电抗：Xo 二 0. 08 Q /kmRo=0. 42 Q /km,Xg=XoXLg 二 0. 08QRg=RoXLg=0. 42Q,SX1= Xx+Xg/Kb2+Xb=0. 183+ （0. 08/8. 32）+0. 09142=0. 27558 QSRl=Rg/Kb2+Rb=0. 42/8. 3： +0. 01488=0. 02097 Q却 2）二 Ue/2 J（工 R） 2 + （工 X） 2 二 12/0. 5527=2170. 95A 三相短路电流：1/ =1. 15X15X2170. 95=2496. 59A1、高压电缆的热稳定性校验。电缆最小允许热稳定截面积：SHFIJ 也=2496. 59 巴耳=15. 6mm2C80其中：$ 断路器分断时间,一般取 0. 25s；c 电缆的热稳定系数，交联聚乙烯绝缘电力电缆短路允许温度120°C 时，热稳定系数取 80最小允许热稳定截面积 15. 6mm2<50mm2 (使用电缆截面)因此高压电缆的热稳定性符合要求。2、导线截面积计算公式(导线距离/压降/电流关系)铜线 S=IL4-(54.4X AU)； =126A*10/(54. 4*52)=44. 46mm2I-导线中通过的最大电流(A)=P/1. 732*U=126A(计算线路电流 I,公式：左 P/1.732XU，其中：P-功率，用“千瓦” U-电压，单位 kV；计算线路电阻R,公式：R=P (0. 0175) XL/S=0. 35,其中：P-导体电阻率，铜芯 电缆用 0. 0175 代入 L—线路长度，用“米”代入 S-电缆的标称截面；A U-允许的压降(V);计算线路压降，公式：△U=IXR=52。L-导线长度(m) ； s-导线的截面积(平方毫米)计算电缆截面 45mm2<50mm2 (使用电缆截面)符合要求3、电缆载流量计算：安装设备总高压电流为 36*2+18*3 二 126A； MYJV22-3X50 载流量为 150A； 126A<150A经以上计算:MYJV22-3X50 8. 7/10 型电缆符合要求。
