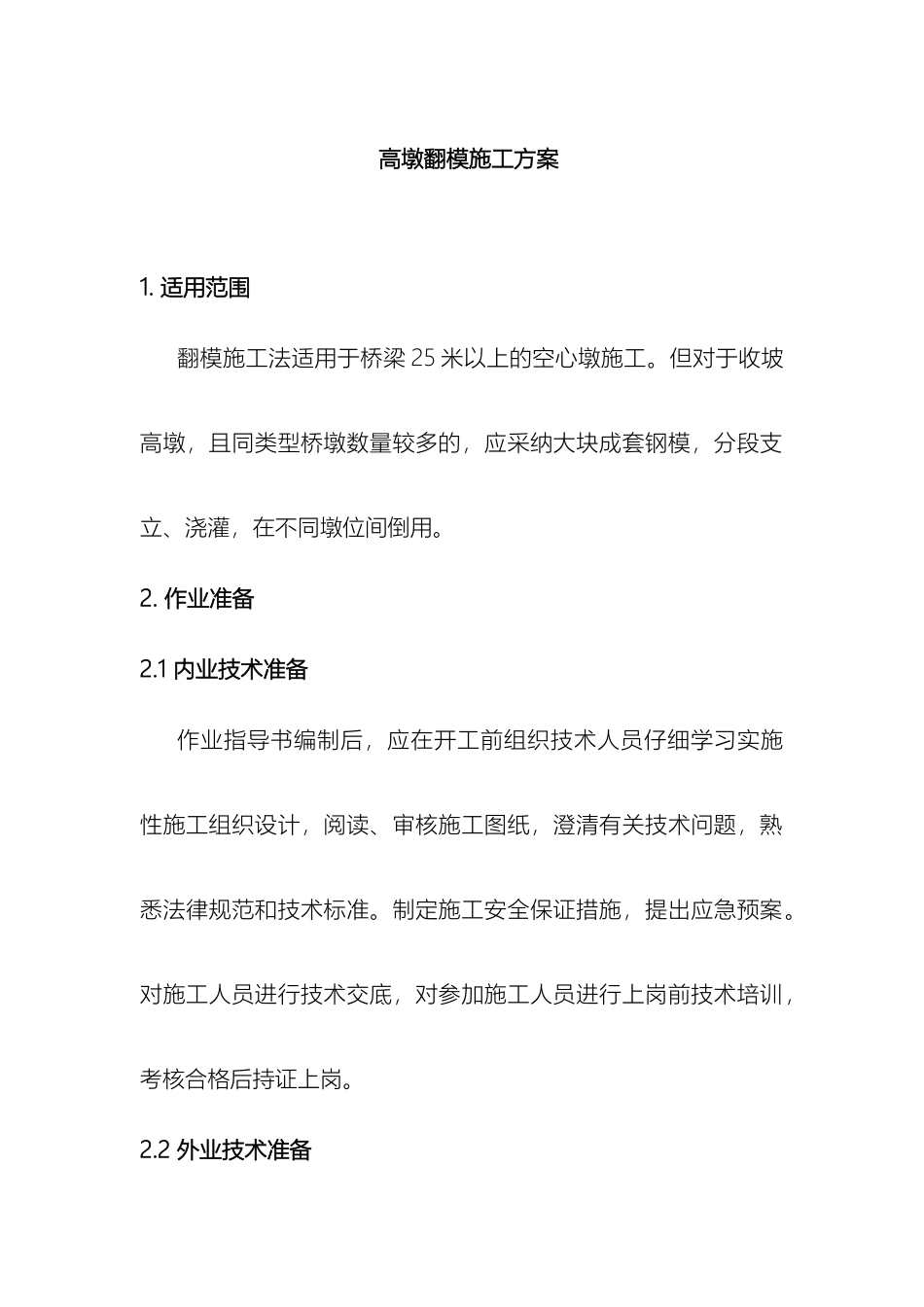

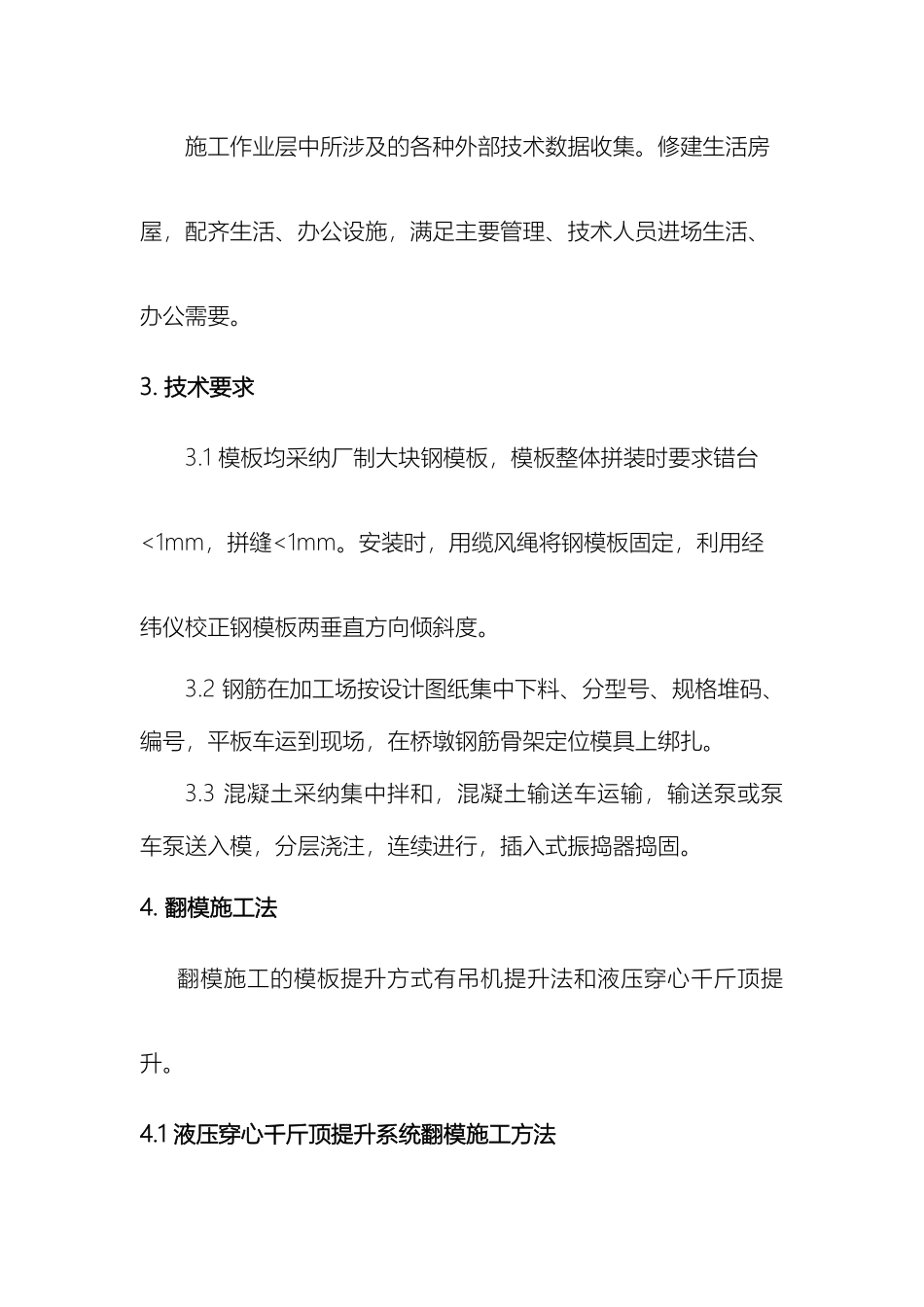

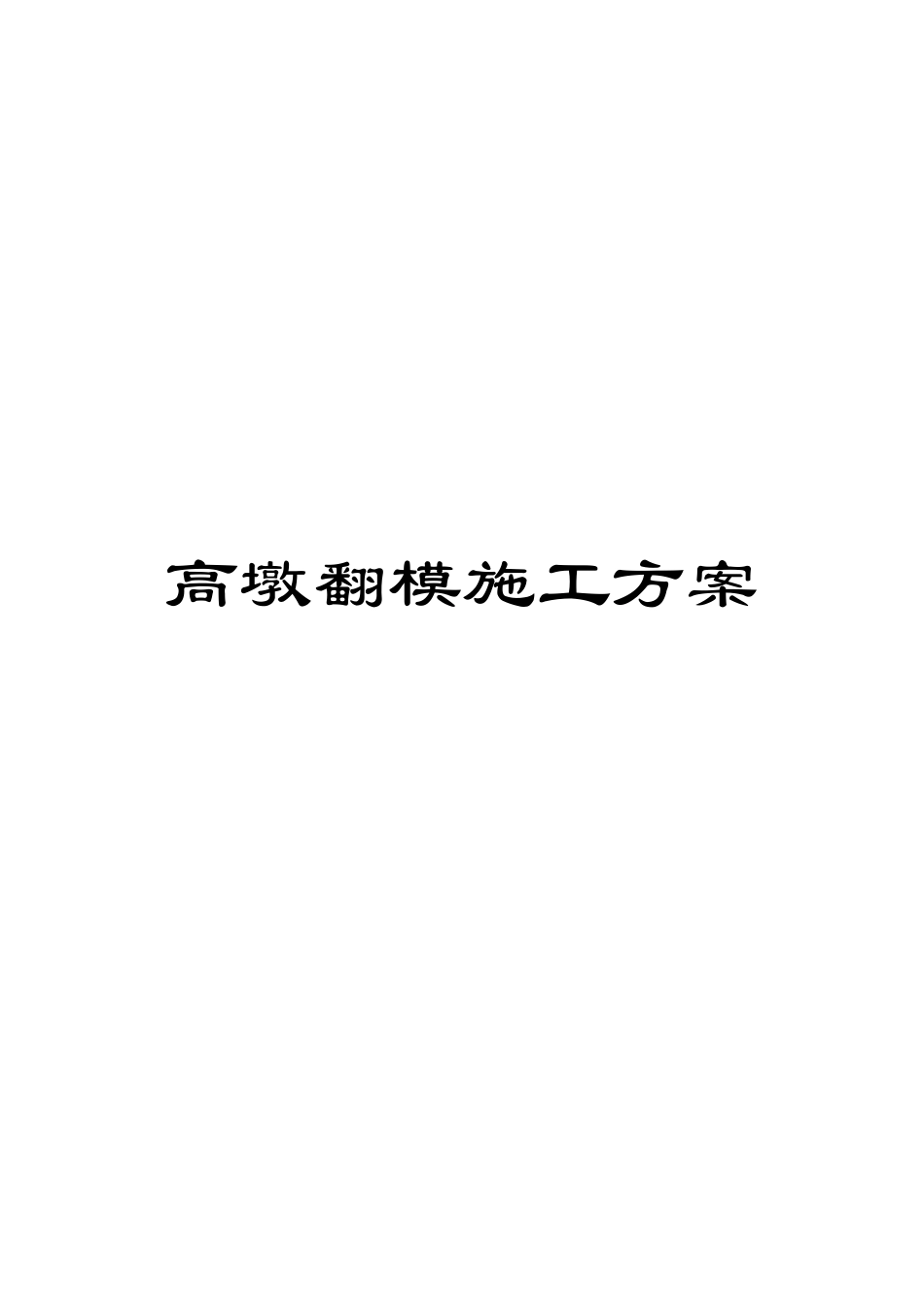

高墩翻模施工方案 高墩翻模施工方案1. 适用范围翻模施工法适用于桥梁 25 米以上的空心墩施工。但对于收坡高墩，且同类型桥墩数量较多的，应采纳大块成套钢模，分段支立、浇灌，在不同墩位间倒用。2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3. 技术要求3.1 模板均采纳厂制大块钢模板，模板整体拼装时要求错台<1mm，拼缝<1mm。安装时，用缆风绳将钢模板固定，利用经纬仪校正钢模板两垂直方向倾斜度。3.2 钢筋在加工场按设计图纸集中下料、分型号、规格堆码、编号，平板车运到现场，在桥墩钢筋骨架定位模具上绑扎。3.3 混凝土采纳集中拌和，混凝土输送车运输，输送泵或泵车泵送入模，分层浇注，连续进行，插入式振捣器捣固。4. 翻模施工法翻模施工的模板提升方式有吊机提升法和液压穿心千斤顶提升。4.1 液压穿心千斤顶提升系统翻模施工方法4.1.1 高墩翻模的施工工艺流程高墩为减轻自重，一般设计为空心墩。高空心墩采纳翻模进行施工，翻模由模板、工作平台、吊架、提升设备组成。翻升模板建议采纳 2 层布置，每层高 4.0m，以墩身作为支承主体。上层模板支承在下层模板上，循环交替上升。工作平台采纳 20 号槽钢组拼成型的空间桁架结构，配合随升收坡吊架，为墩身施工人员提供作业平台，稳定性能良好。平台的提升系统采纳液压穿心千斤顶进行提升，自动化程度高，可控性能良好。圆端形翻模总装图见下图。矩形空心墩翻模与圆端形空心墩翻模设计、施工原理相同，外模形状按矩形设计，工艺流程参见圆端形翻模工艺流程。圆端形翻模施工工艺流程：承台找平支立调整段模板浇筑墩身达到设计高度后搭设脚手架平台组装翻模提升平台安装液压设备、插入顶杆支 立 翻 模 模板分层浇筑墩身砼缓慢提升平台分次完成剩余收坡量平台提升就位，锁定抗风柱连接拆除单元下层翻模模板模板提升安装外模千斤顶收坡终 凝 后 接 长钢筋砼洒水养护安装内模圆端形空心墩翻模施工工艺流程框图4.1.2 施工过程（1） 下部实心段施工外模的支立好坏直接关系到以后...
