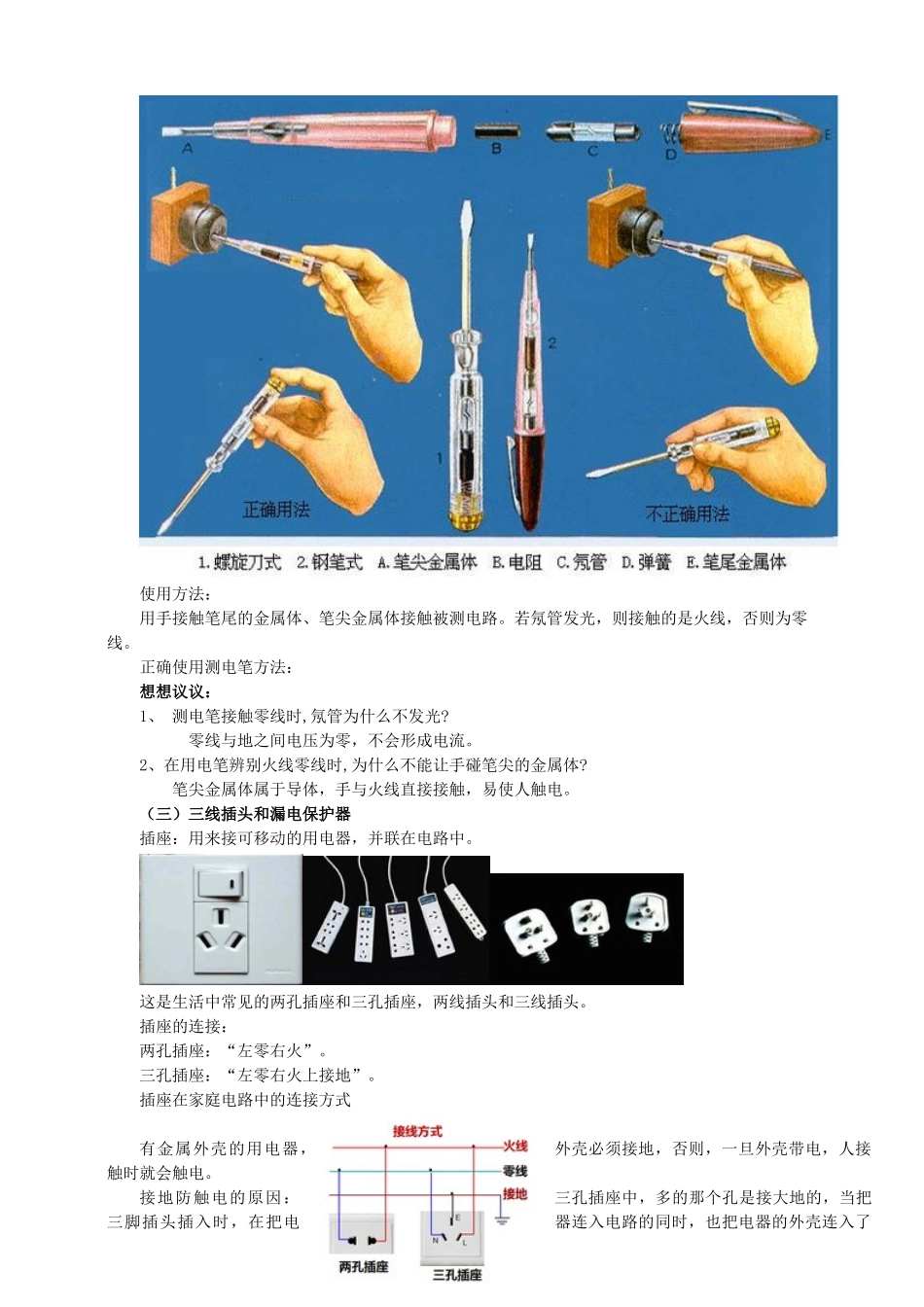

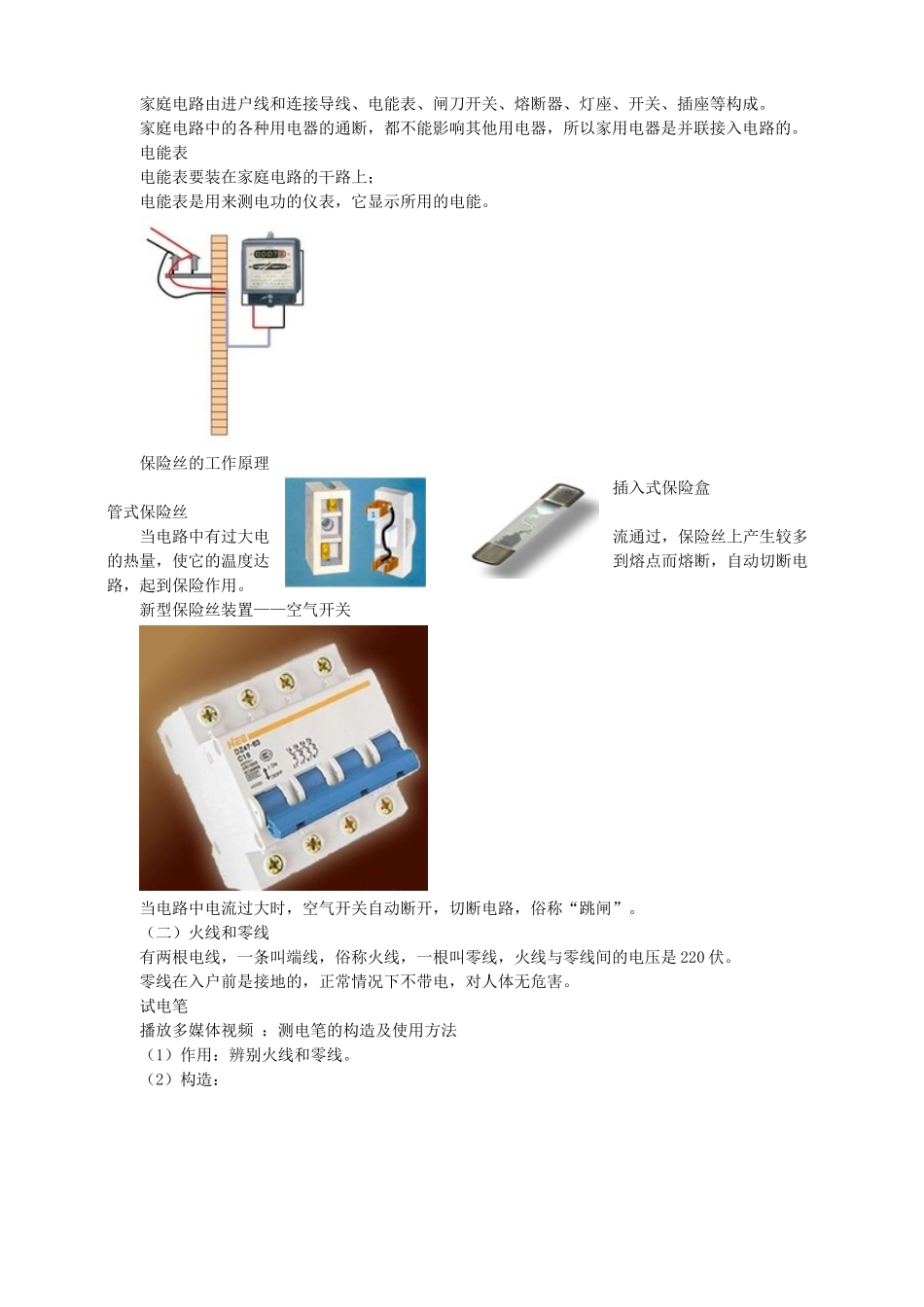

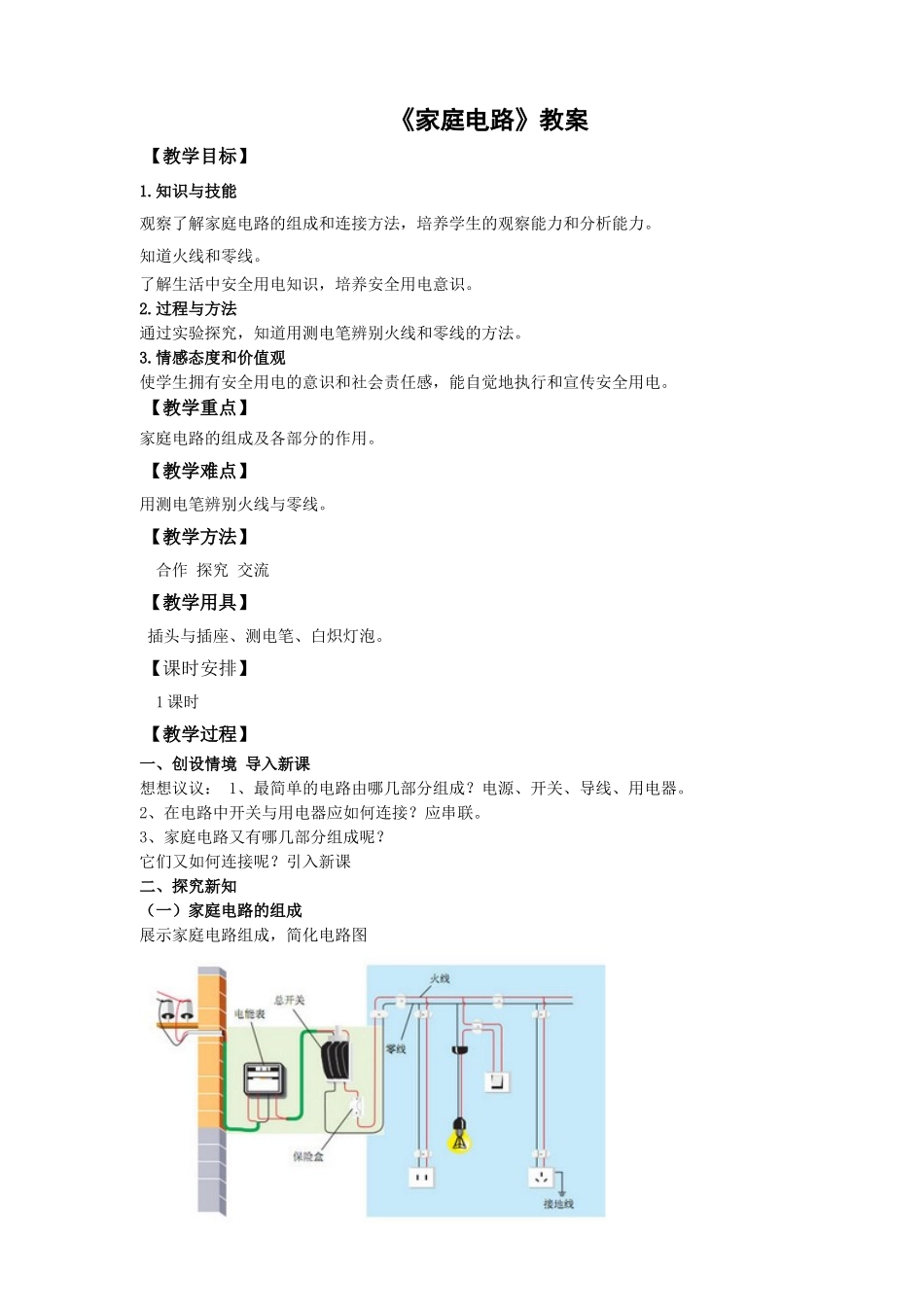

《家庭电路》教案【教学目标】1.知识与技能观察了解家庭电路的组成和连接方法，培养学生的观察能力和分析能力。知道火线和零线。了解生活中安全用电知识，培养安全用电意识。2.过程与方法通过实验探究，知道用测电笔辨别火线和零线的方法。3.情感态度和价值观使学生拥有安全用电的意识和社会责任感，能自觉地执行和宣传安全用电。【教学重点】家庭电路的组成及各部分的作用。【教学难点】用测电笔辨别火线与零线。【教学方法】 合作 探究 交流【教学用具】 插头与插座、测电笔、白炽灯泡。【课时安排】 1 课时【教学过程】一、创设情境 导入新课想想议议： 1、最简单的电路由哪几部分组成？电源、开关、导线、用电器。2、在电路中开关与用电器应如何连接？应串联。3、家庭电路又有哪几部分组成呢？它们又如何连接呢？引入新课二、探究新知（一）家庭电路的组成展示家庭电路组成，简化电路图家庭电路由进户线和连接导线、电能表、闸刀开关、熔断器、灯座、开关、插座等构成。家庭电路中的各种用电器的通断，都不能影响其他用电器，所以家用电器是并联接入电路的。电能表电能表要装在家庭电路的干路上；电能表是用来测电功的仪表，它显示所用的电能。保险丝的工作原理 插入式保险盒 管式保险丝当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。21世纪教育网版权所有新型保险丝装置——空气开关当电路中电流过大时，空气开关自动断开，切断电路，俗称“跳闸”。（二）火线和零线有两根电线，一条叫端线，俗称火线，一根叫零线，火线与零线间的电压是 220 伏。零线在入户前是接地的，正常情况下不带电，对人体无危害。试电笔播放多媒体视频 ：测电笔的构造及使用方法（1）作用：辨别火线和零线。（2）构造：使用方法：用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。正确使用测电笔方法：想想议议：1、 测电笔接触零线时,氖管为什么不发光? 零线与地之间电压为零，不会形成电流。2、在用电笔辨别火线零线时,为什么不能让手碰笔尖的金属体? 笔尖金属体属于导体，手与火线直接接触，易使人触电。（三）三线插头和漏电保护器插座：用来接可移动的用电器，并联在电路中。这是生活中常见的两孔插座和三孔插座，两线插头和三线插头。插座的连接：两孔插座：“左零右火”。三孔插座：“左零右火上接地”。插座在家庭电路中的连接方式有金属...
