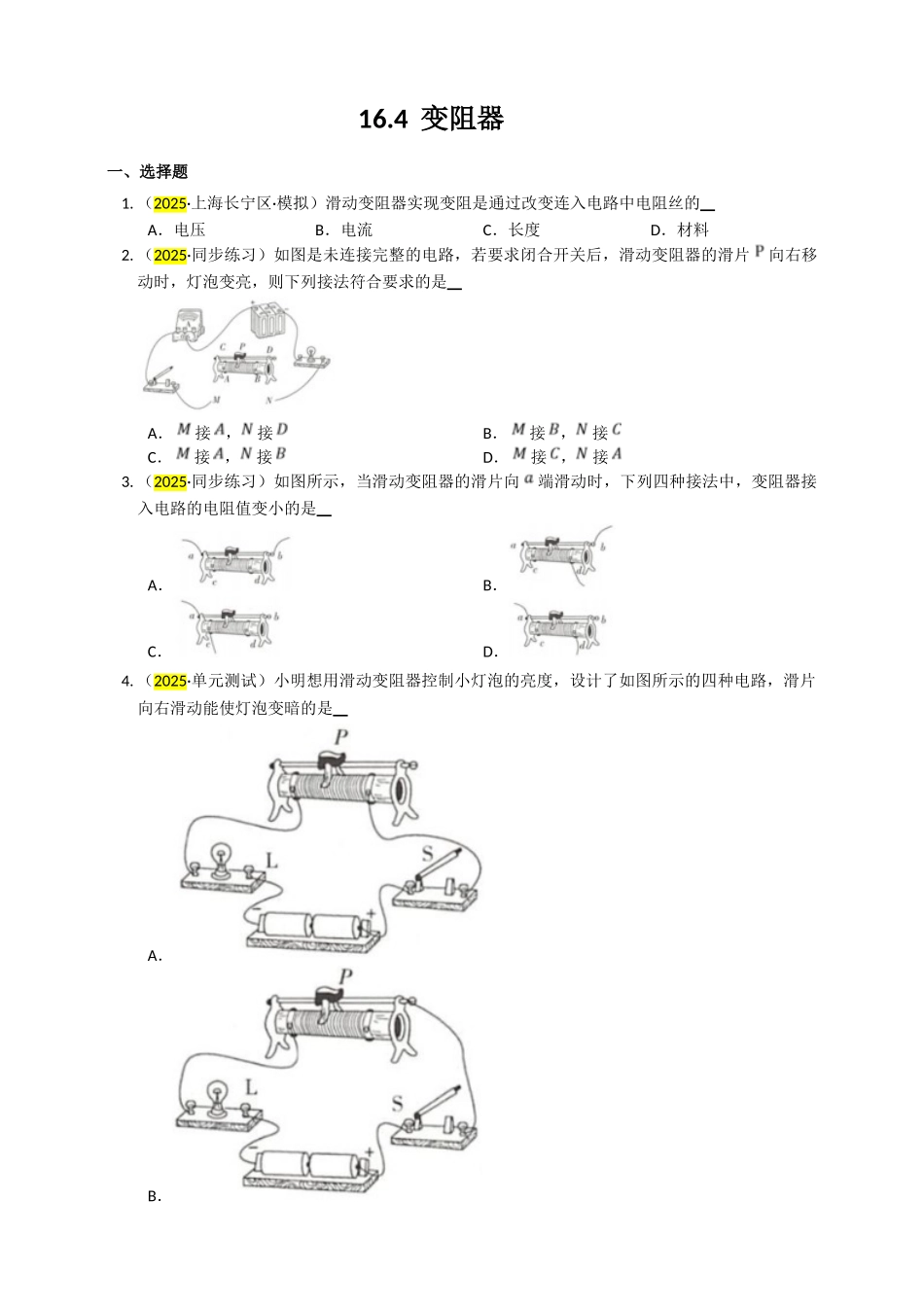

16.4 变阻器一、选择题1. （2025·上海长宁区·模拟）滑动变阻器实现变阻是通过改变连入电路中电阻丝的 A．电压B．电流C．长度D．材料2. （2025·同步练习）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片 向右移动时，灯泡变亮，则下列接法符合要求的是 A． 接 ， 接 B． 接 ， 接 C． 接 ， 接 D． 接 ， 接 3. （2025·同步练习）如图所示，当滑动变阻器的滑片向 端滑动时，下列四种接法中，变阻器接入电路的电阻值变小的是 A．B．C．D．4. （2025·单元测试）小明想用滑动变阻器控制小灯泡的亮度，设计了如图所示的四种电路，滑片向右滑动能使灯泡变暗的是 A．B．C．D．5. （2025·同步练习）如图所示，当滑动变阻器的滑片 向左移动时，能使电路中的电阻变小的接法是 A．B．C．D．6. （2025·同步练习）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关 ，发现小灯泡不亮。接下来的操作，在以下步骤中最合理的是 A．断开开关 ，更换灯泡重新实验B．断开开关 ，增加电池的节数重新实验C．断开开关 ，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路7. （2025·同步练习）如图所示是铭牌上标有“，”字样的滑动变阻器和电阻箱，下列说法中正确的是 A．滑动变阻器和电阻箱都能逐渐改变它连入电路的电阻B．滑动变阻器的电阻变化范围是 ，电阻箱的电阻变化范围是 C．滑动变阻器的接线柱选择是有要求的，电阻箱的接线柱是没有要求的D．滑动变阻器和电阻箱都能直接读出它连入电路的电阻值二、填空题8. （2025·上海·同步练习）滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的大小，从而改变流过电路中的 。9. （2025·同步练习）如图甲所示的调光型台灯，通过旋动下方连接碳膜电阻的旋钮，调节灯的亮度。调节亮度的电位器如图乙所示，它相当于一个 。要将电位器接入如图丙所示的电路中，要求顺时针旋转旋片 使灯泡亮度增加， 、 应分别接入 。10. （2025·北京·期末）如图为滑动变阻器的结构示意图，它是根据一定温度下材料、横截面积一定时，导体越长，导体的电阻越 的原理做成的。把滑动变阻器滑片移动到不同位置时，连入电路中的导体 不同，从而改变接入电路中电阻的大小。将滑动变阻器的两个接线柱接到电路中要求滑片 向右移动时电路中的电流逐渐变小，连入电路的是 两接线柱。...
