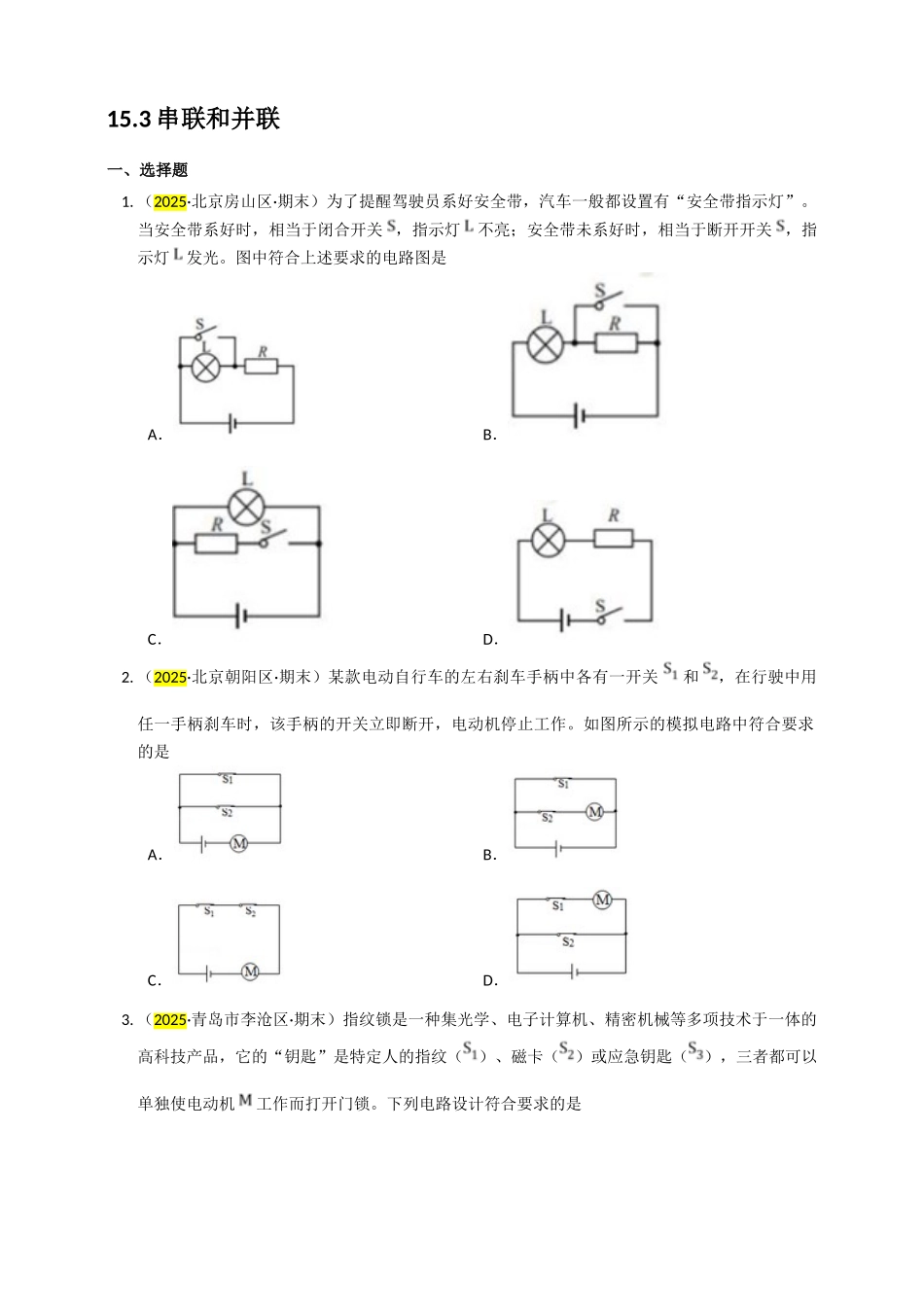

15.3 串联和并联一、选择题1. （2025·北京房山区·期末）为了提醒驾驶员系好安全带，汽车一般都设置有“安全带指示灯”。当安全带系好时，相当于闭合开关 ，指示灯 不亮；安全带未系好时，相当于断开开关 ，指示灯 发光。图中符合上述要求的电路图是A．B．C．D．2. （2025·北京朝阳区·期末）某款电动自行车的左右刹车手柄中各有一开关 和 ，在行驶中用任一手柄刹车时，该手柄的开关立即断开，电动机停止工作。如图所示的模拟电路中符合要求的是A．B．C．D．3. （2025·青岛市李沧区·期末）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（）、磁卡（）或应急钥匙（），三者都可以单独使电动机 工作而打开门锁。下列电路设计符合要求的是A．B．C．D．4. （2025·北京·同步练习）若一个开关可以同时控制两盏小灯泡的亮和灭，则两灯A．一定串联B．一定并联C．可能串联D．可能并联，开关接在支路上5. （2025·北京·同步练习）春节期间，小明家中买了一串小彩灯，他发现拧掉其中一个小彩灯，其他彩灯都熄灭了，由此可以判断这串小彩灯是A．串联的B．并联的C．串联、并联都有可能D．无法判断6. （2025·湖北十堰市·真题）某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是A．B．C．D．二、作图题7. （2025·北京·同步练习）银行金库有两把钥匙，有两个保安各拿一把钥匙，只有当两把钥匙都插入时（插入一把钥匙相当于闭合一个开关），金库内的指示灯才会发光，门才能打开，请你设计这个电路，在虚线框内画出电路图。8. （2025·北京·同步练习）电吹风由电动机和电热丝等组成，有冷、热两个挡位。要求：只闭合 时吹冷风；只闭合 时既无风又不发热；同时闭合 、 时吹热风。请在图中用笔画线连接好符合要求的电路图。三、填空题9. （2025·北京·同步练习）学校每间教室里响起期中考试铃声的扬声器的连接方式是，教室墙上日光灯开关与日光灯连接方式是；同排的日光灯总是同亮同灭，它们是。（均选填“串联”或“并联”）10. （2025·北京·同步练习）行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭。如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作。根据上述现象可判断，这两个灯一定是（选填...
