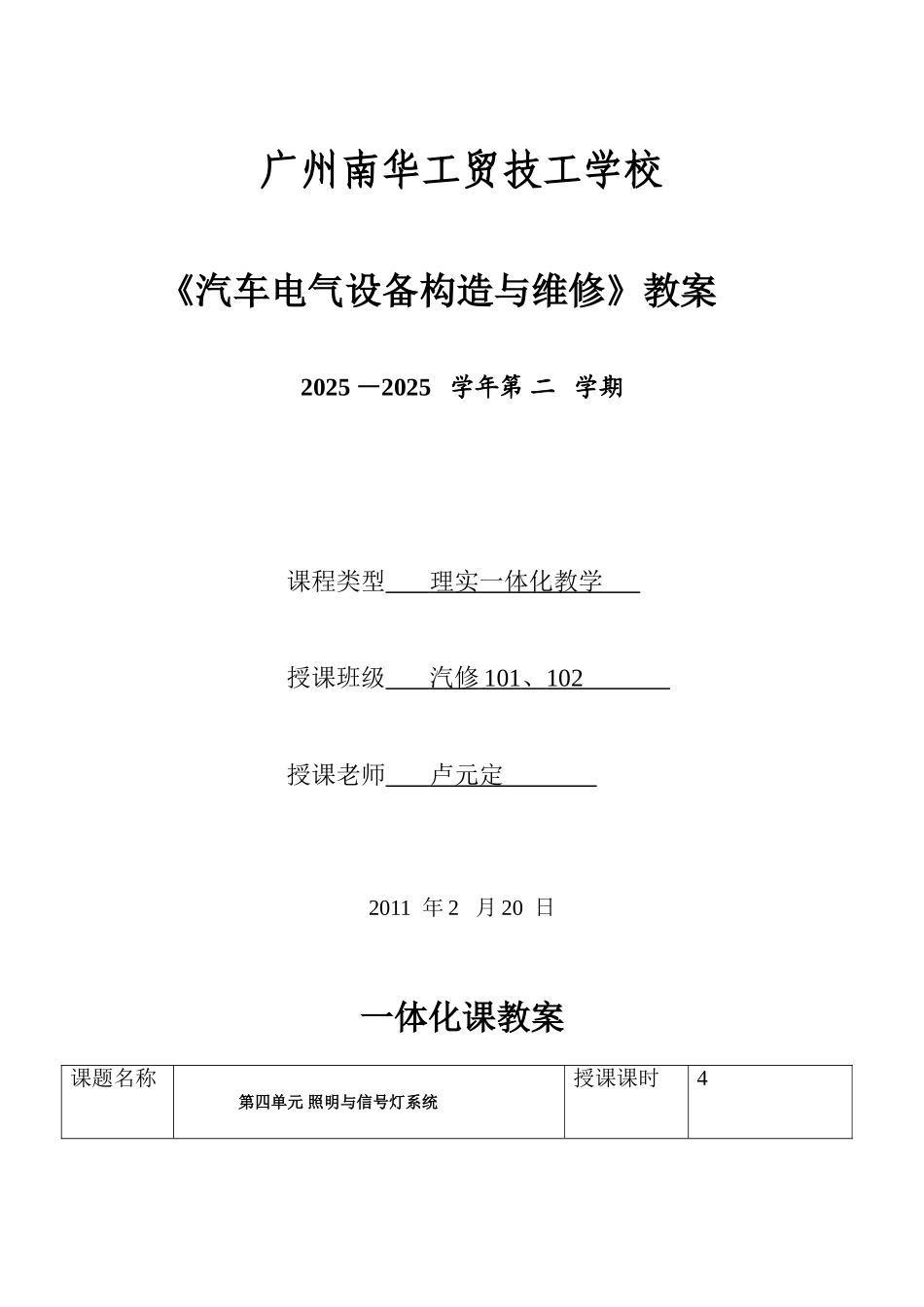

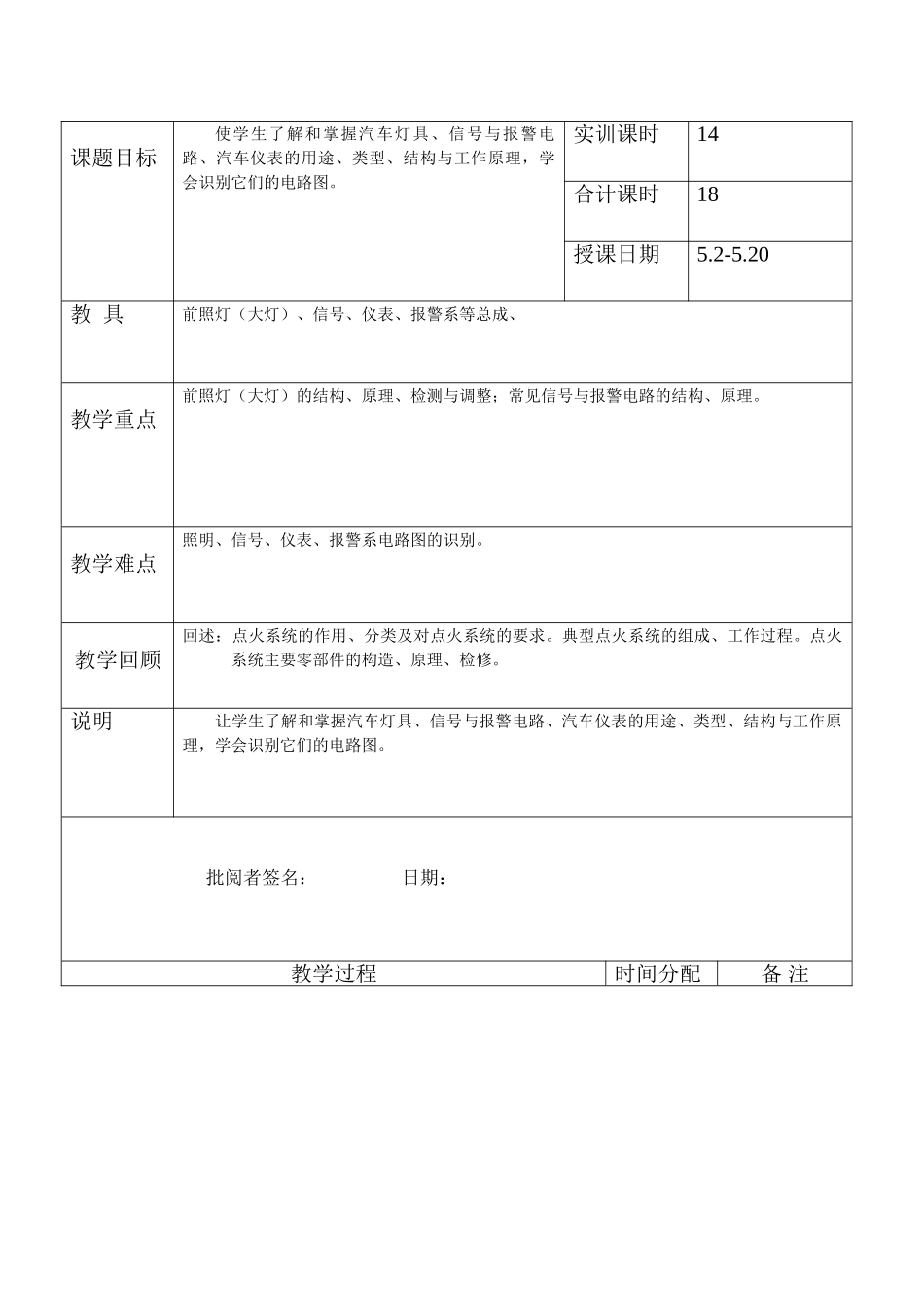

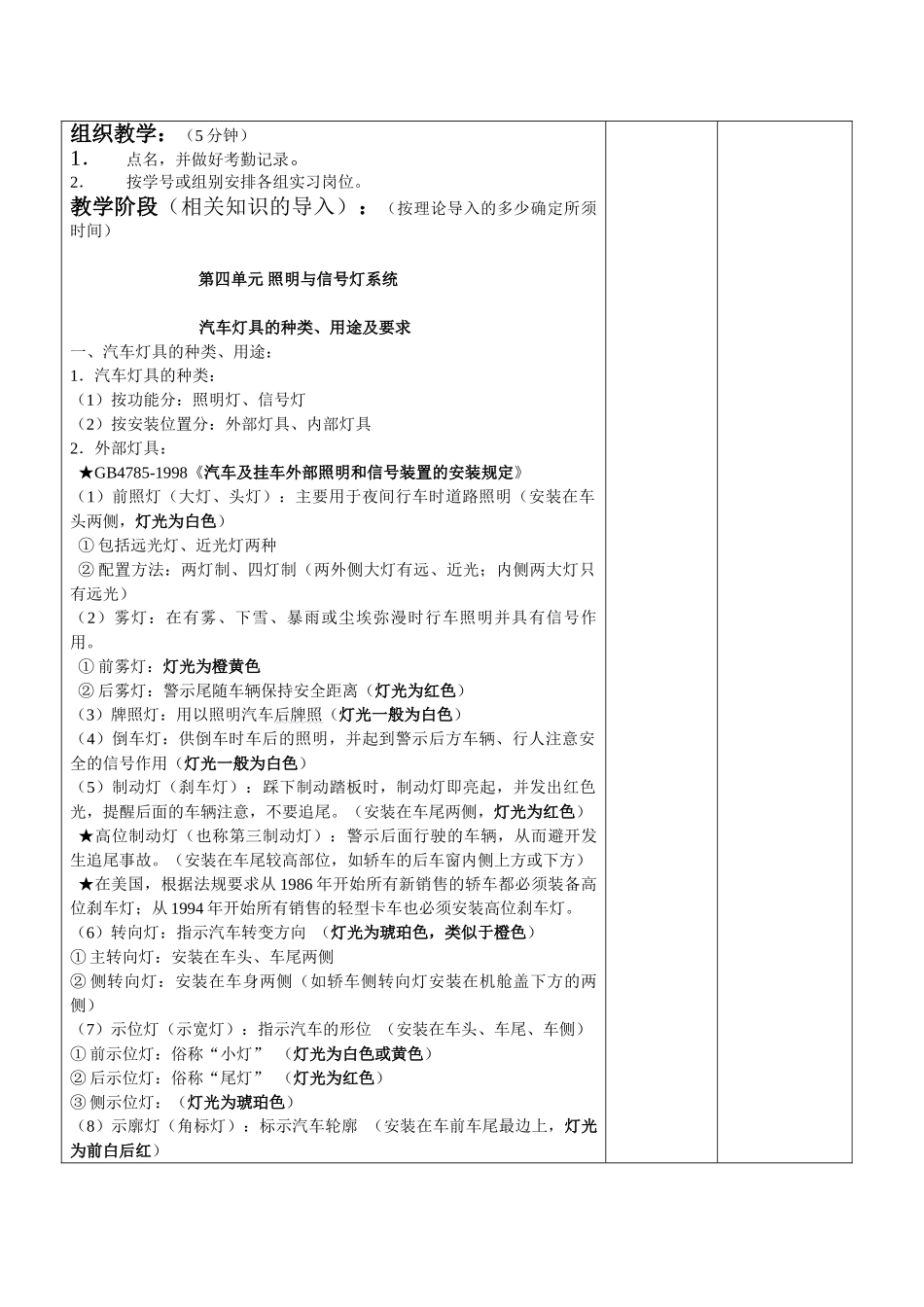

广州南华工贸技工学校 《汽车电气设备构造与维修》教案2025 —2025 学年第 二 学期 课程类型 理实一体化教学 授课班级 汽修 101 、 102 授课老师 卢元定 2011 年 2 月 20 日一体化课教案 课题名称第四单元 照明与信号灯系统授课课时4课题目标使学生了解和掌握汽车灯具、信号与报警电路、汽车仪表的用途、类型、结构与工作原理，学会识别它们的电路图。实训课时14合计课时18授课日期5.2-5.20教 具前照灯（大灯）、信号、仪表、报警系等总成、教学重点前照灯（大灯）的结构、原理、检测与调整；常见信号与报警电路的结构、原理。教学难点照明、信号、仪表、报警系电路图的识别。教学回顾回述：点火系统的作用、分类及对点火系统的要求。典型点火系统的组成、工作过程。点火系统主要零部件的构造、原理、检修。说明让学生了解和掌握汽车灯具、信号与报警电路、汽车仪表的用途、类型、结构与工作原理，学会识别它们的电路图。 批阅者签名： 日期：教学过程时间分配备 注组织教学：（5 分钟）1．点名，并做好考勤记录。2．按学号或组别安排各组实习岗位。教学阶段（相关知识的导入）：（按理论导入的多少确定所须时间）第四单元 照明与信号灯系统汽车灯具的种类、用途及要求一、汽车灯具的种类、用途：1．汽车灯具的种类：（1）按功能分：照明灯、信号灯（2）按安装位置分：外部灯具、内部灯具2．外部灯具：★GB4785-1998《汽车及挂车外部照明和信号装置的安装规定》（1）前照灯（大灯、头灯）：主要用于夜间行车时道路照明（安装在车头两侧，灯光为白色）① 包括远光灯、近光灯两种② 配置方法：两灯制、四灯制（两外侧大灯有远、近光；内侧两大灯只有远光）（2）雾灯：在有雾、下雪、暴雨或尘埃弥漫时行车照明并具有信号作用。① 前雾灯：灯光为橙黄色② 后雾灯：警示尾随车辆保持安全距离（灯光为红色）（3）牌照灯：用以照明汽车后牌照（灯光一般为白色）（4）倒车灯：供倒车时车后的照明，并起到警示后方车辆、行人注意安全的信号作用（灯光一般为白色）（5）制动灯（刹车灯）：踩下制动踏板时，制动灯即亮起，并发出红色光，提醒后面的车辆注意，不要追尾。（安装在车尾两侧，灯光为红色）★高位制动灯（也称第三制动灯）：警示后面行驶的车辆，从而避开发生追尾事故。（安装在车尾较高部位，如轿车的后车窗内侧上方或下方）★在美国，根据法规要求从 1986 年开始所有新销售的轿车都必须装备高位刹车灯；从 19...
