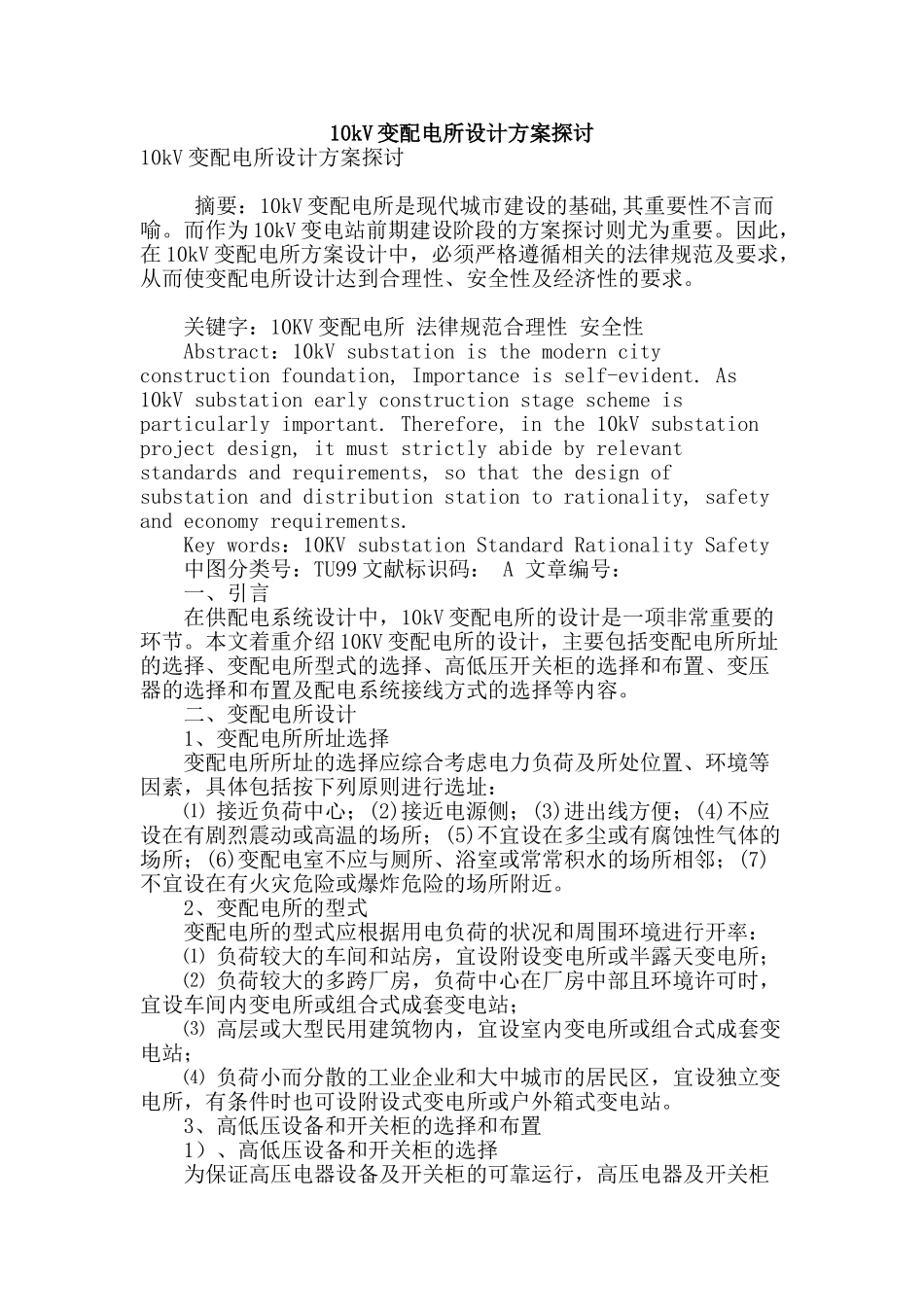

10kv变配电所设计方案探讨

10kV 变配电所设计方案探讨10kV 变配电所设计方案探讨 摘要：10kV 变配电所是现代城市建设的基础,其重要性不言而喻。而作为 10kV 变电站前期建设阶段的方案探讨则尤为重要。因此，在 10kV 变配电所方案设计中，必须严格遵循相关的法律规范及要求，从而使变配电所设计达到合理性、安全性及经济性的要求。 关键字：10KV 变配电所 法律规范合理性 安全性 Abstract：10kV substation is the modern city construction foundation, Importance is self-evident. As 10kV substation early construction stage scheme is particularly important. Therefore, in the 10kV substation project design, it must strictly abide by relevant standards and requirements, so that the design of substation and distribution station to rationality, safety and economy requirements. Key words：10KV substation Standard Rationality Safety 中图分类号：TU99 文献标识码： A 文章编号： 一、引言 在供配电系统设计中，10kV 变配电所的设计是一项非常重要的环节。本文着重介绍 10KV 变配电所的设计，主要包括变配电所所址的选择、变配电所型式的选择、高低压开关柜的选择和布置、变压器的选择和布置及配电系统接线方式的选择等内容。 二、变配电所设计 1、变配电所所址选择 变配电所所址的选择应综合考虑电力负荷及所处位置、环境等因素，具体包括按下列原则进行选址： ⑴ 接近负荷中心；(2)接近电源侧；(3)进出线方便；(4)不应设在有剧烈震动或高温的场所；(5)不宜设在多尘或有腐蚀性气体的场所；(6)变配电室不应与厕所、浴室或常常积水的场所相邻；(7)不宜设在有火灾危险或爆炸危险的场所附近。 2、变配电所的型式 变配电所的型式应根据用电负荷的状况和周围环境进行开率： ⑴ 负荷较大的车间和站房，宜设附设变电所或半露天变电所； ⑵ 负荷较大的多跨厂房，负荷中心在厂房中部且环境许可时，宜设车间内变电所或组合式成套变电站； ⑶ 高层或大型民用建筑物内，宜设室内变电所或组合式成套变电站； ⑷ 负荷小而分散的工业企业和大中城市的居民区，宜设独立变电所，有条件时也可设附设式变电所或户外箱式变电站。 3、高低压设备和开关柜的选择和布置 1）、高低压设备和开关柜的选择 为保证高压电器设备及开关柜的可靠运行，高压电器及开关柜应根据...
