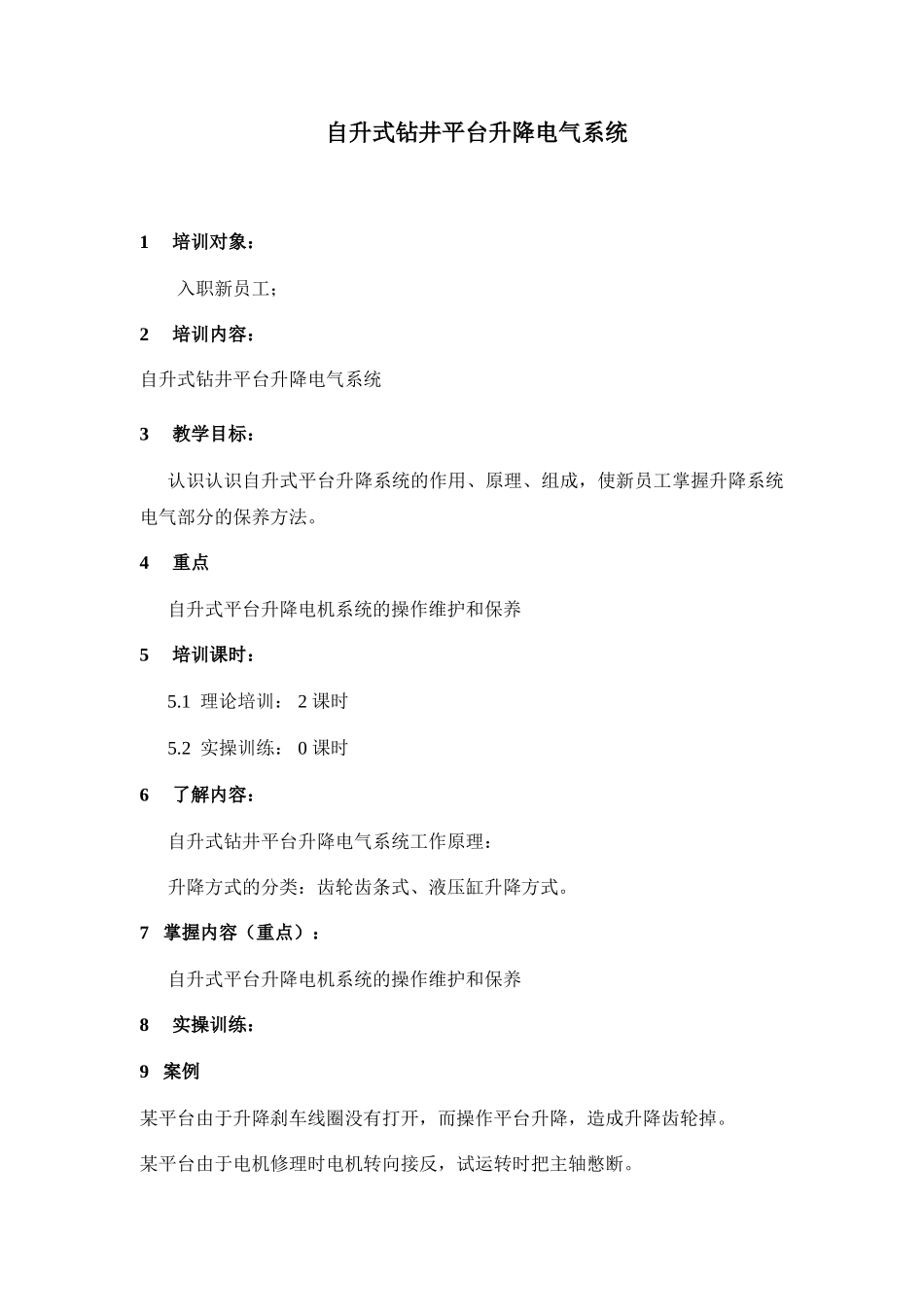

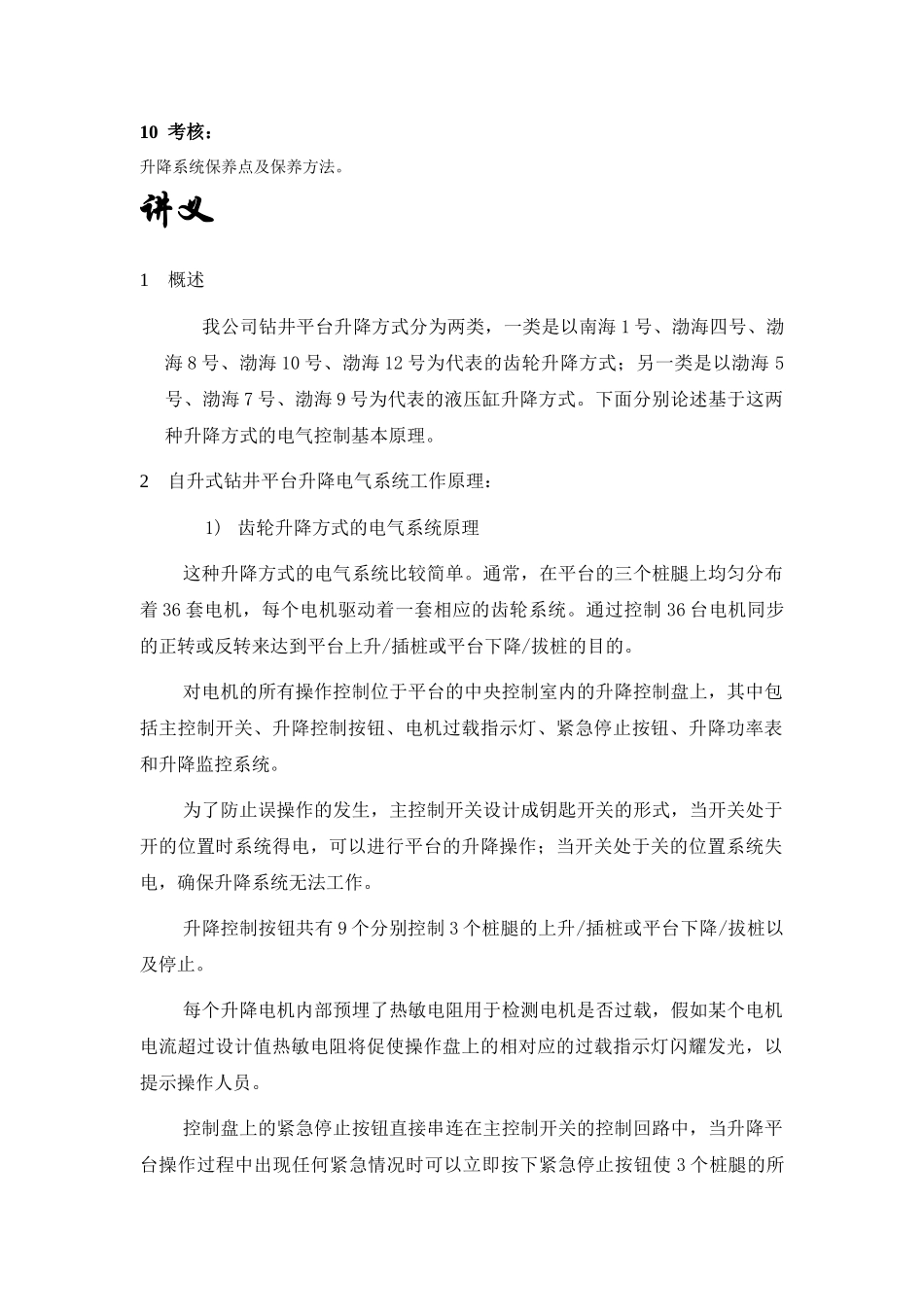

自升式钻井平台升降电气系统1培训对象：入职新员工；2培训内容：自升式钻井平台升降电气系统3教学目标：认识认识自升式平台升降系统的作用、原理、组成，使新员工掌握升降系统电气部分的保养方法。4重点自升式平台升降电机系统的操作维护和保养5培训课时：5.1 理论培训： 2 课时5.2 实操训练： 0 课时6了解内容：自升式钻井平台升降电气系统工作原理：升降方式的分类：齿轮齿条式、液压缸升降方式。7 掌握内容（重点）：自升式平台升降电机系统的操作维护和保养8实操训练：9 案例某平台由于升降刹车线圈没有打开，而操作平台升降，造成升降齿轮掉。某平台由于电机修理时电机转向接反，试运转时把主轴憋断。10 考核：升降系统保养点及保养方法。讲义1概述我公司钻井平台升降方式分为两类，一类是以南海 1 号、渤海四号、渤海 8 号、渤海 10 号、渤海 12 号为代表的齿轮升降方式；另一类是以渤海 5号、渤海 7 号、渤海 9 号为代表的液压缸升降方式。下面分别论述基于这两种升降方式的电气控制基本原理。2自升式钻井平台升降电气系统工作原理：1) 齿轮升降方式的电气系统原理这种升降方式的电气系统比较简单。通常，在平台的三个桩腿上均匀分布着 36 套电机，每个电机驱动着一套相应的齿轮系统。通过控制 36 台电机同步的正转或反转来达到平台上升/插桩或平台下降/拔桩的目的。对电机的所有操作控制位于平台的中央控制室内的升降控制盘上，其中包括主控制开关、升降控制按钮、电机过载指示灯、紧急停止按钮、升降功率表和升降监控系统。为了防止误操作的发生，主控制开关设计成钥匙开关的形式，当开关处于开的位置时系统得电，可以进行平台的升降操作；当开关处于关的位置系统失电，确保升降系统无法工作。升降控制按钮共有 9 个分别控制 3 个桩腿的上升/插桩或平台下降/拔桩以及停止。每个升降电机内部预埋了热敏电阻用于检测电机是否过载，假如某个电机电流超过设计值热敏电阻将促使操作盘上的相对应的过载指示灯闪耀发光，以提示操作人员。控制盘上的紧急停止按钮直接串连在主控制开关的控制回路中，当升降平台操作过程中出现任何紧急情况时可以立即按下紧急停止按钮使 3 个桩腿的所有电机立即失电从而终止平台的升降。 在升降控制盘上有三个最大功率值为 800KW 的功率表以分别显示平台上升/插桩或平台下降/拔桩过程中每个桩腿电机的输出功率。这种功率显示对平台升降过程中的故障推断具有重要作用。升降监控...
