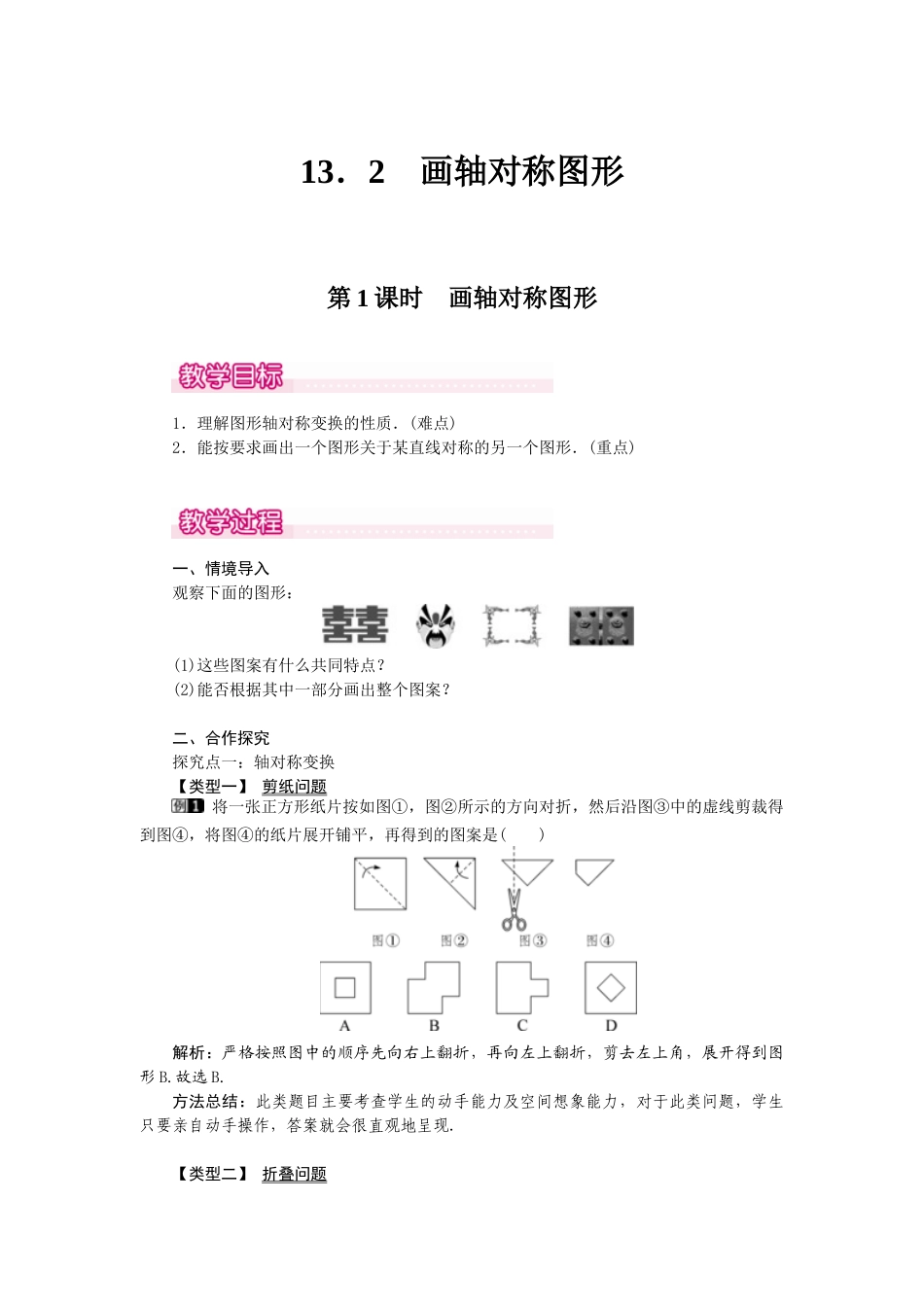

13．2 画轴对称图形第 1 课时 画轴对称图形1．理解图形轴对称变换的性质．(难点)2．能按要求画出一个图形关于某直线对称的另一个图形．(重点) 一、情境导入观察下面的图形：(1)这些图案有什么共同特点？(2)能否根据其中一部分画出整个图案？二、合作探究探究点一：轴对称变换【类型一】 剪纸问题 将一张正方形纸片按如图①，图②所示的方向对折，然后沿图③中的虚线剪裁得到图④，将图④的纸片展开铺平，再得到的图案是( )解析：严格按照图中的顺序先向右上翻折，再向左上翻折，剪去左上角，展开得到图形 B.故选 B.方法总结：此类题目主要考查学生的动手能力及空间想象能力，对于此类问题，学生只要亲自动手操作，答案就会很直观地呈现．【类型二】 折叠问题 如图，将矩形 ABCD 沿 DE 折叠，使 A 点落在 BC 上的 F 处，若∠EFB＝60°，则∠CFD＝( )A．20° B．30° C．40° D．50°解析：根据图形翻折变换后全等可得△ADE≌△FDE，∴∠EAD＝∠EFD＝90°. ∠EFB＝60°，∴∠CFD＝30°，故选 B.方法总结：折叠是一种对称变换，它属于轴对称，折叠前后图形的形状和大小不变，对应边和对应角相等．探究点二：作轴对称图形【类型一】 画一个图形关于已知直线对称的另一个图形 画出△ABC 关于直线 l 的对称图形．解析：分别作出点 A、B、C 关于直线 l 的对称点，然后连接各点即可．解：如图所示：方法总结：我们在画一个图形关于某条直线对称的图形时，先确定一些特殊的点，然后作这些特殊点的对称点，顺次连接即可得到．【类型二】 在方格中设计轴对称图形 在 3×3 的正方形格点图中，有格点△ABC 和△DEF，且△ABC 和△DEF 关于某直线成轴对称，请在下面给出的图中画出 4 个这样的△DEF.解析：对称轴可以随意确定，根据你确定的对称轴去画另一半对称图形即可．解：如图所示：方法总结：作一个图形关于一条已知直线的对称图形，关键是作出图形上一些点关于这条直线的对称点，然后再根据已知图形将这些点连接起来．【类型三】 利用轴对称设计图案 某居民小区搞绿化，要在一块矩形空地(如下图)上建花坛，现征集设计方案，要求设计的图案由圆和正方形组成(圆与正方形的个数不限)，并且使整个矩形场地成轴对称图形．请在下边矩形中画出你的设计方案．解析：矩形是轴对称图形，而正方形和圆也是轴对称图形，设计出的图案只要折叠重合即可．解：如图所示：方法总结：利用轴对称可以设计出精美的图案，一个图...
