（浙江选考）高考物理大一轮复习 第十四章 实验与探究 第5讲 选修实验学案-人教版高三选修物理学案

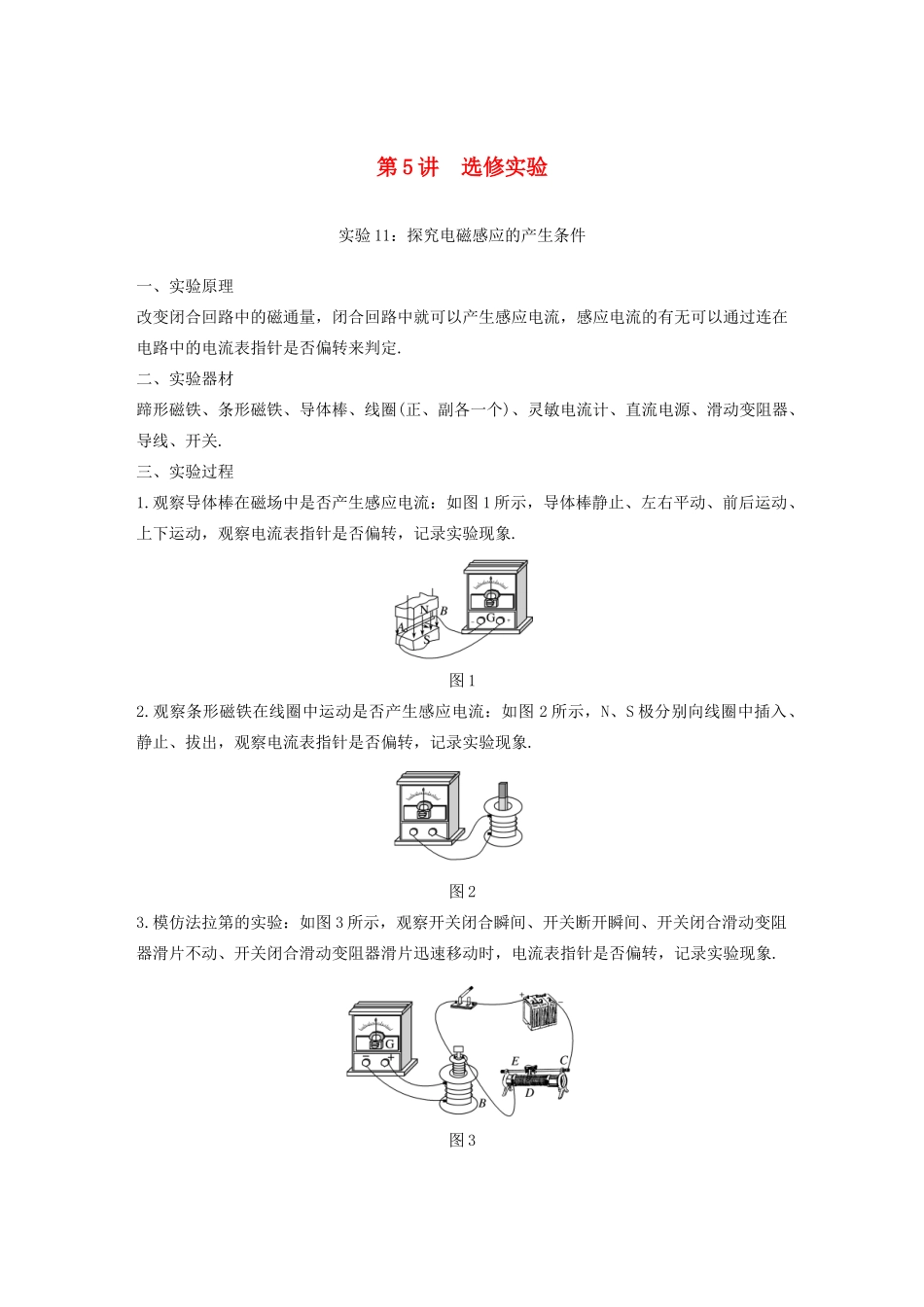

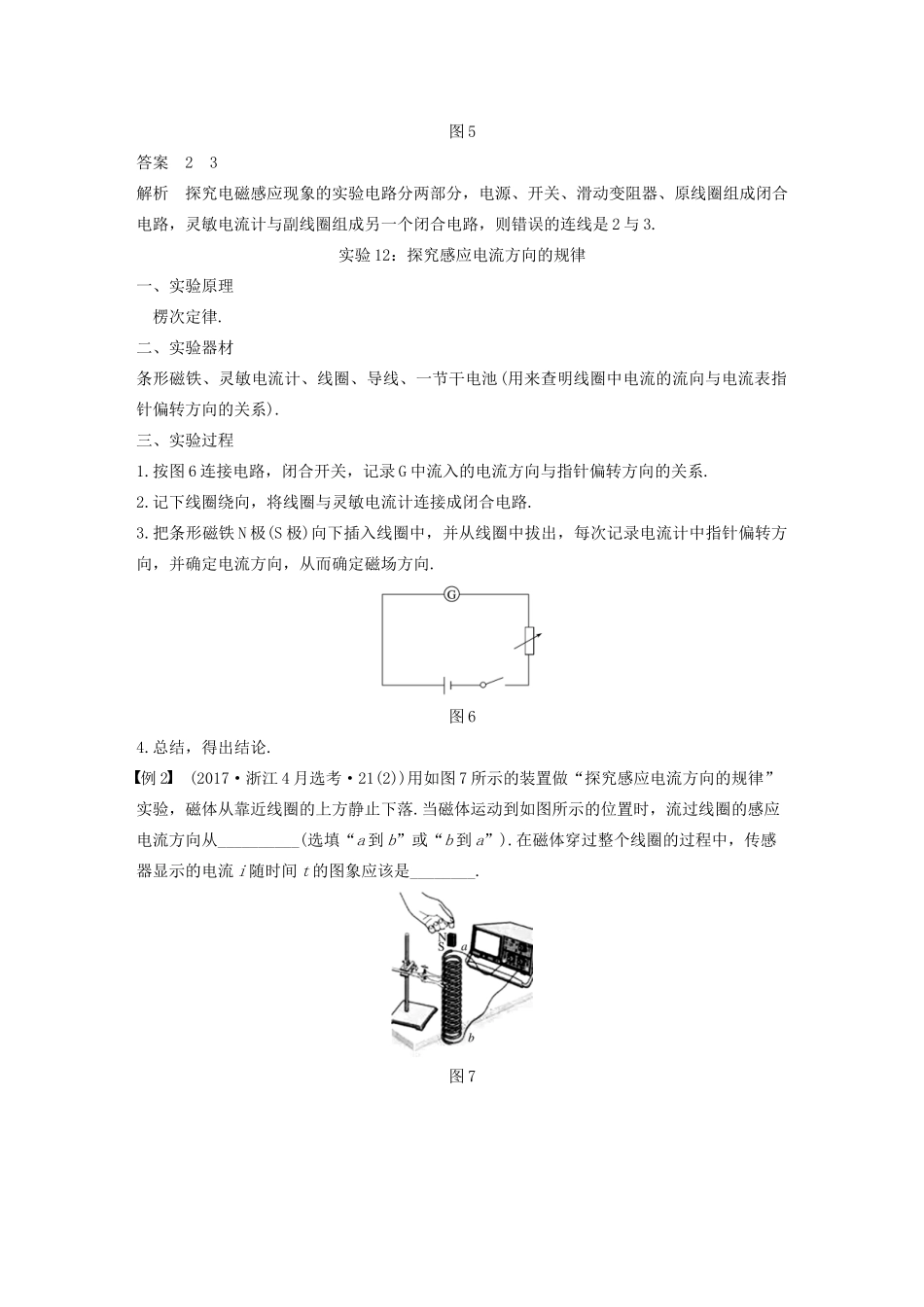

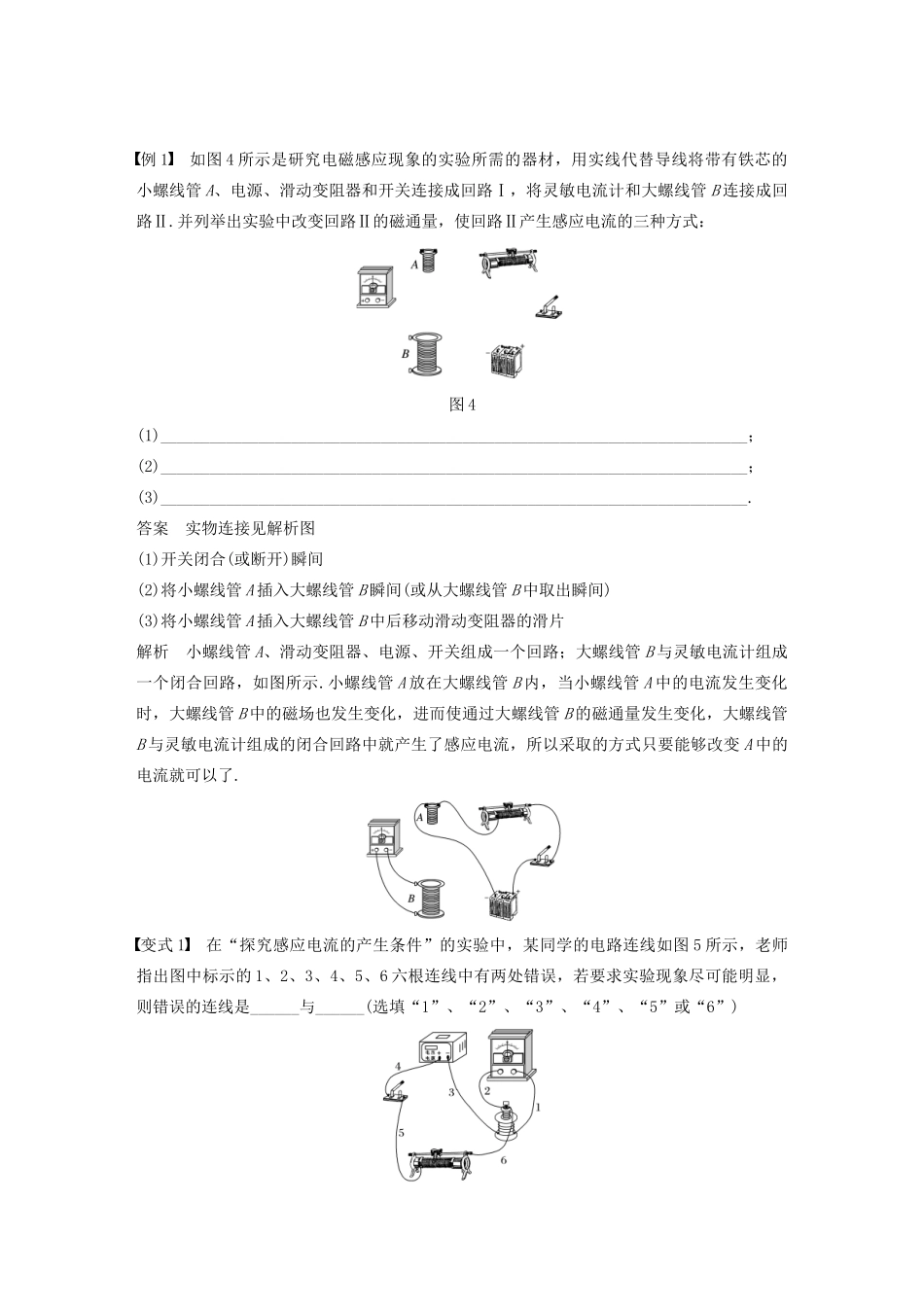

第 5 讲 选修实验实验 11：探究电磁感应的产生条件一、实验原理改变闭合回路中的磁通量，闭合回路中就可以产生感应电流，感应电流的有无可以通过连在电路中的电流表指针是否偏转来判定.二、实验器材蹄形磁铁、条形磁铁、导体棒、线圈(正、副各一个)、灵敏电流计、直流电源、滑动变阻器、导线、开关.三、实验过程1.观察导体棒在磁场中是否产生感应电流：如图 1 所示，导体棒静止、左右平动、前后运动、上下运动，观察电流表指针是否偏转，记录实验现象.图 12.观察条形磁铁在线圈中运动是否产生感应电流：如图 2 所示，N、S 极分别向线圈中插入、静止、拔出，观察电流表指针是否偏转，记录实验现象.图 23.模仿法拉第的实验：如图 3 所示，观察开关闭合瞬间、开关断开瞬间、开关闭合滑动变阻器滑片不动、开关闭合滑动变阻器滑片迅速移动时，电流表指针是否偏转，记录实验现象.图 3例 1 如图 4 所示是研究电磁感应现象的实验所需的器材，用实线代替导线将带有铁芯的小螺线管 A、电源、滑动变阻器和开关连接成回路Ⅰ，将灵敏电流计和大螺线管 B 连接成回路Ⅱ.并列举出实验中改变回路Ⅱ的磁通量，使回路Ⅱ产生感应电流的三种方式：图 4(1)________________________________________________________________________；(2)________________________________________________________________________；(3)________________________________________________________________________.答案 实物连接见解析图(1)开关闭合(或断开)瞬间(2)将小螺线管 A 插入大螺线管 B 瞬间(或从大螺线管 B 中取出瞬间)(3)将小螺线管 A 插入大螺线管 B 中后移动滑动变阻器的滑片解析 小螺线管 A、滑动变阻器、电源、开关组成一个回路；大螺线管 B 与灵敏电流计组成一个闭合回路，如图所示.小螺线管 A 放在大螺线管 B 内，当小螺线管 A 中的电流发生变化时，大螺线管 B 中的磁场也发生变化，进而使通过大螺线管 B 的磁通量发生变化，大螺线管B 与灵敏电流计组成的闭合回路中就产生了感应电流，所以采取的方式只要能够改变 A 中的电流就可以了.变式 1 在“探究感应电流的产生条件”的实验中，某同学的电路连线如图 5 所示，老师指出图中标示的 1、2、3、4、5、6 六根连线中有两处错误，若要求实验现象尽可能明显，则错误的连线是______与______(选填“1”、“2”、“3”、“4”、“5”或“6”)图 5答案 2 3解析 探...
