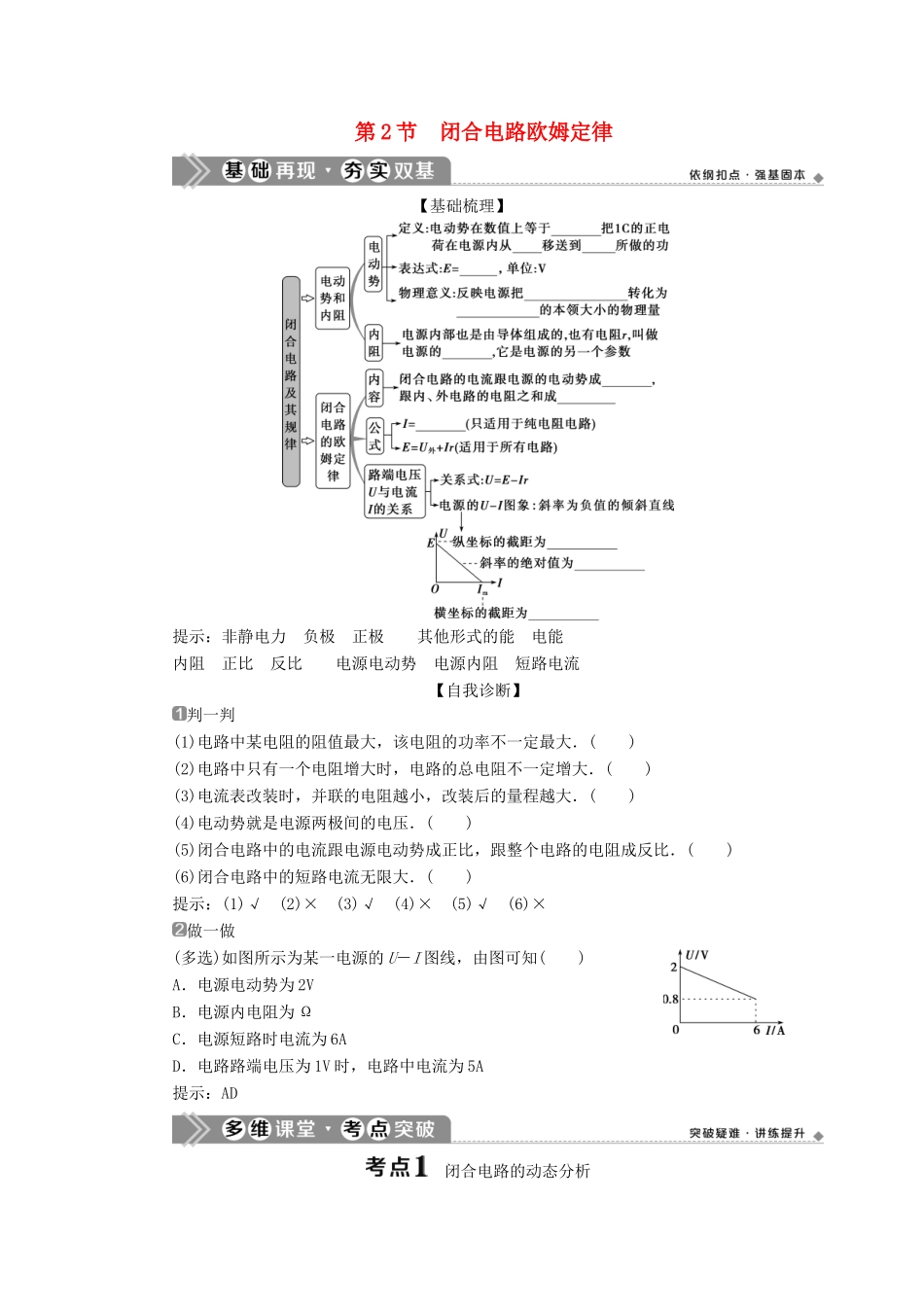

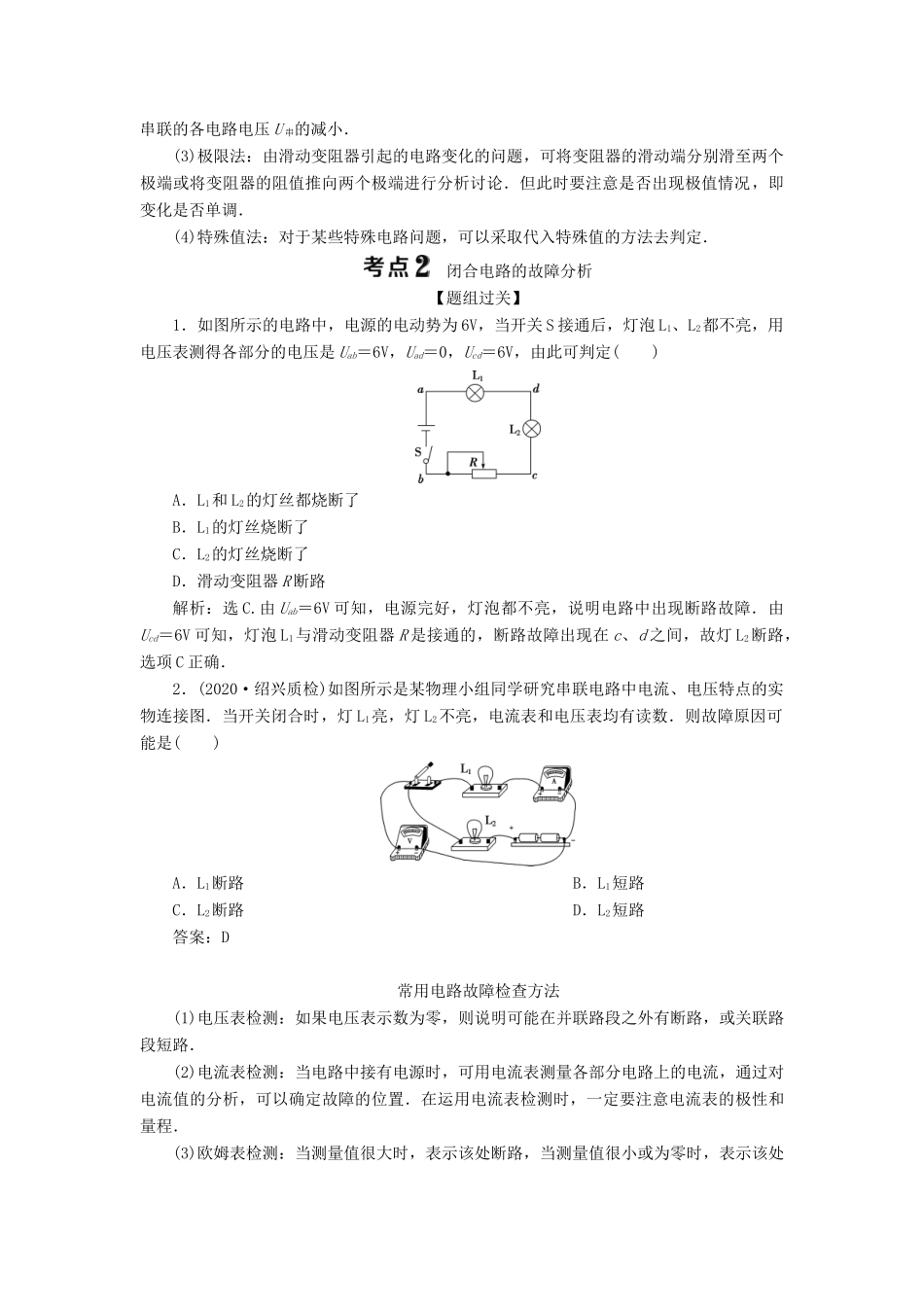

第 2 节 闭合电路欧姆定律【基础梳理】提示：非静电力 负极 正极 其他形式的能 电能内阻 正比 反比 电源电动势 电源内阻 短路电流【自我诊断】判一判(1)电路中某电阻的阻值最大，该电阻的功率不一定最大．( )(2)电路中只有一个电阻增大时，电路的总电阻不一定增大．( )(3)电流表改装时，并联的电阻越小，改装后的量程越大．( )(4)电动势就是电源两极间的电压．( )(5)闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比．( )(6)闭合电路中的短路电流无限大．( )提示：(1)√ (2)× (3)√ (4)× (5)√ (6)×做一做(多选)如图所示为某一电源的 U－I 图线，由图可知( )A．电源电动势为 2VB．电源内电阻为 ΩC．电源短路时电流为 6AD．电路路端电压为 1V 时，电路中电流为 5A提示：AD 闭合电路的动态分析【题组过关】1．如图所示，L1、L2、L3三只电灯泡均能发光，当把滑动变阻器的触头 P 向下滑动时，三只电灯泡亮度的变化是( )A．L1、L2、L3都变亮 B．L1、L2变亮，L3变暗C．L1、L3变亮，L2变暗D．L1变亮，L2、L3变暗解析：选 B.滑动变阻器的触头 P 向下滑动时，滑动变阻器连入电路的阻值 R 减小，所以电路总电阻值 R 总减小，由闭合电路欧姆定律知总电流变大，通过 L1的电流增大，L1两端的电压 UL1增大，故 L1变亮；由于 I 总变大，所以内阻上的电压(U 内＝I 总r)变大，所以 L3两端的电压(UL3＝E－UL1－U 内)变小，通过 L3的电流 IL3变小，所以 L3变暗；由于 I 总变大，IL3变小，所以通过 L2的电流(IL2＝I 总－IL3)一定增大，L2变亮，选 B.2．(2020·金华高三月考)如图所示电路中，L1、L2为两只相同的灯泡，R 为光敏电阻(随光照的增强电阻减小)，当光照强度逐渐增强的过程中，下列判断正确的是( )A．L1、L2两灯均逐渐变暗B．L1灯逐渐变暗，L2灯逐渐变亮C．电源内电路消耗功率逐渐减小D．光敏电阻 R 和灯泡 L1消耗的总功率逐渐增大解析：选 B.当光照增强时，光敏电阻 R 的阻值减小，电路的总电阻减小，由闭合电路欧姆定律可得，电路中总电流增大，则 L2灯逐渐变亮，由 U＝E－Ir 可知，路端电压减小，L2灯的电压增大，则 L1灯两端的电压减小，故 L1灯逐渐变暗，故 A 错误，B 正确；总电流增大，由 P＝I2r 知电源内电路消耗功率逐渐增大，故 C 错误；将 L2灯看成电源内电路的一部分，光敏电阻 R 和灯泡 L1消耗的总功率是等效电源的输出功率，由于等效电源...
