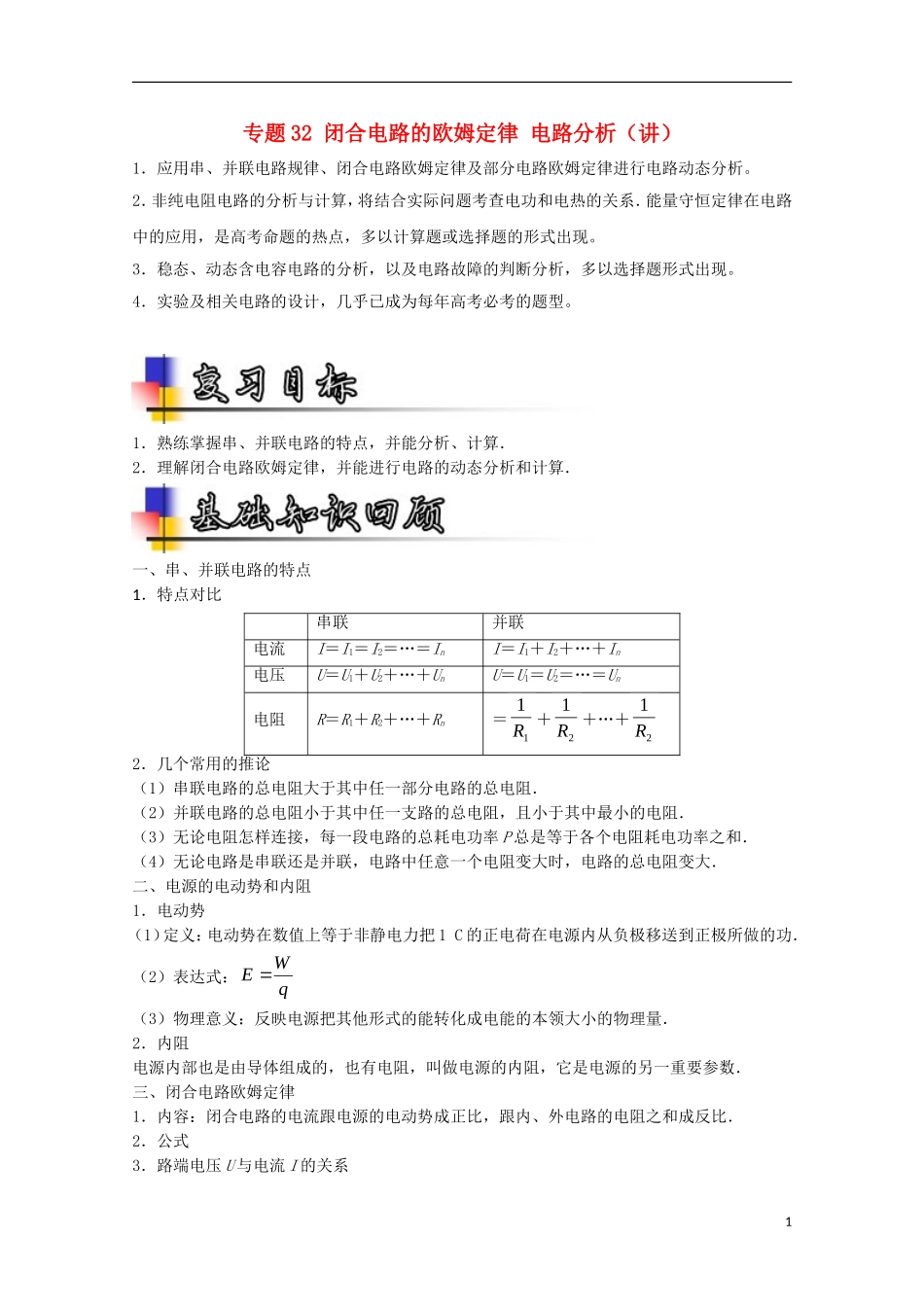

专题 32 闭合电路的欧姆定律 电路分析（讲）1．应用串、并联电路规律、闭合电路欧姆定律及部分电路欧姆定律进行电路动态分析。2．非纯电阻电路的分析与计算，将结合实际问题考查电功和电热的关系．能量守恒定律在电路中的应用，是高考命题的热点，多以计算题或选择题的形式出现。3．稳态、动态含电容电路的分析，以及电路故障的判断分析，多以选择题形式出现。4．实验及相关电路的设计，几乎已成为每年高考必考的题型。1．熟练掌握串、并联电路的特点，并能分析、计算．2．理解闭合电路欧姆定律，并能进行电路的动态分析和计算．一、串、并联电路的特点1．特点对比串联并联电流I＝I1＝I2＝…＝InI＝I1＋I2＋…＋In电压U＝U1＋U2＋…＋UnU＝U1＝U2＝…＝Un电阻R＝R1＋R2＋…＋Rn＝11R ＋21R＋…＋21R2．几个常用的推论（1）串联电路的总电阻大于其中任一部分电路的总电阻．（2）并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻．（3）无论电阻怎样连接，每一段电路的总耗电功率 P 总是等于各个电阻耗电功率之和．（4）无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．二、电源的电动势和内阻1．电动势（1）定义：电动势在数值上等于非静电力把 1 C 的正电荷在电源内从负极移送到正极所做的功．（2）表达式：qWE （3）物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量．2．内阻电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数．三、闭合电路欧姆定律1．内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．2．公式3．路端电压 U 与电流 I 的关系1（1）关系式：U＝E－Ir．（2）U－I 图象如图所示．① 当电路断路即 I＝0 时，纵坐标的截距为电源电动势．② 当外电路电压为 U＝0 时，横坐标的截距为短路电流．③ 图线的斜率的绝对值为电源的内阻．考点一 电路动态变化的分析1．电路动态分析类问题是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，一处变化又引起了一系列的变化．2．电路动态分析的方法（1）程序法：电路结构的变化→R 的变化→→→U 端的变化→固定支路→．（2）极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．（3）判定总电阻变化情况的规律① 当外电路的任何一个电阻增大（或减小）时，电路的总电阻一定增大（或...
