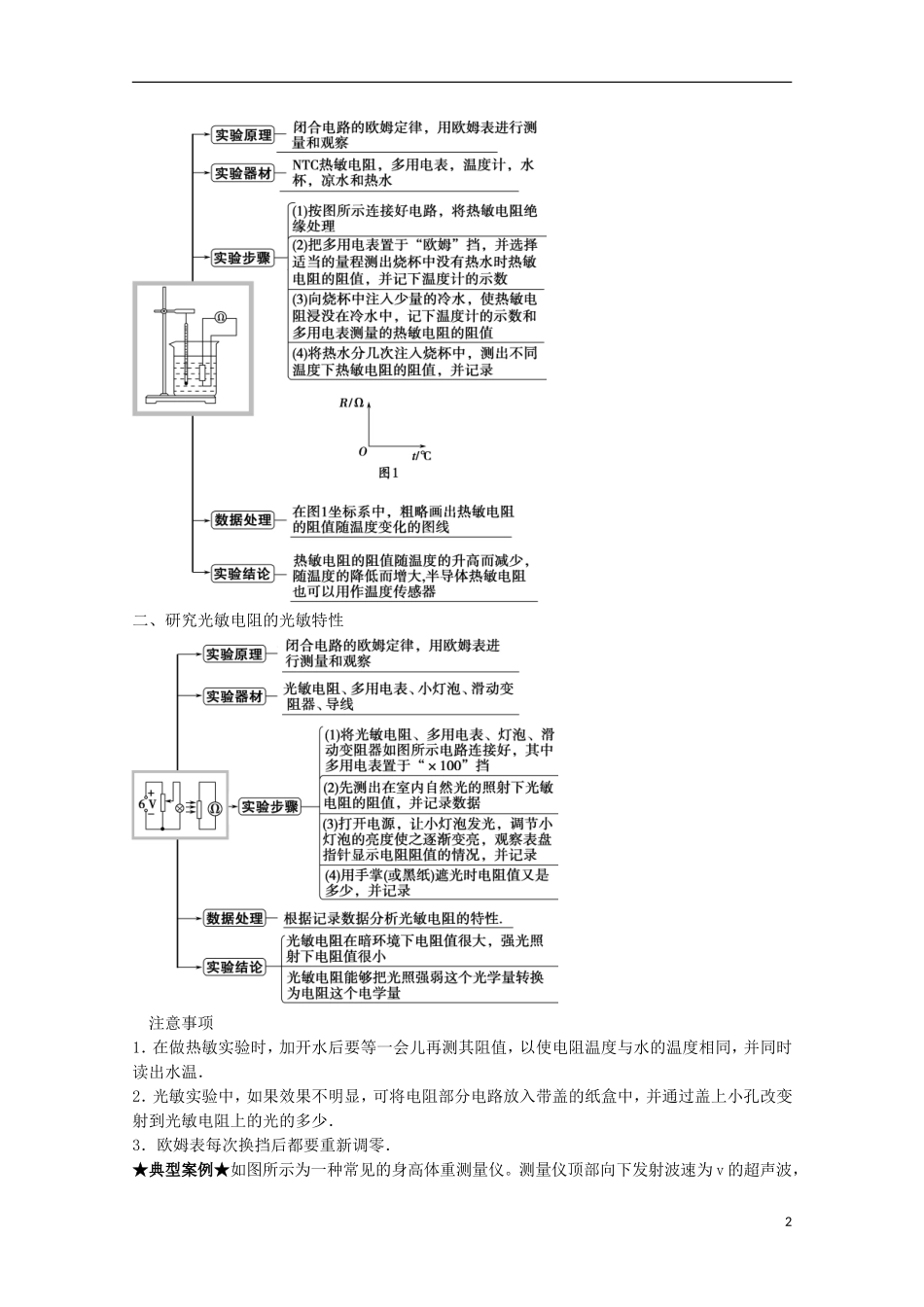

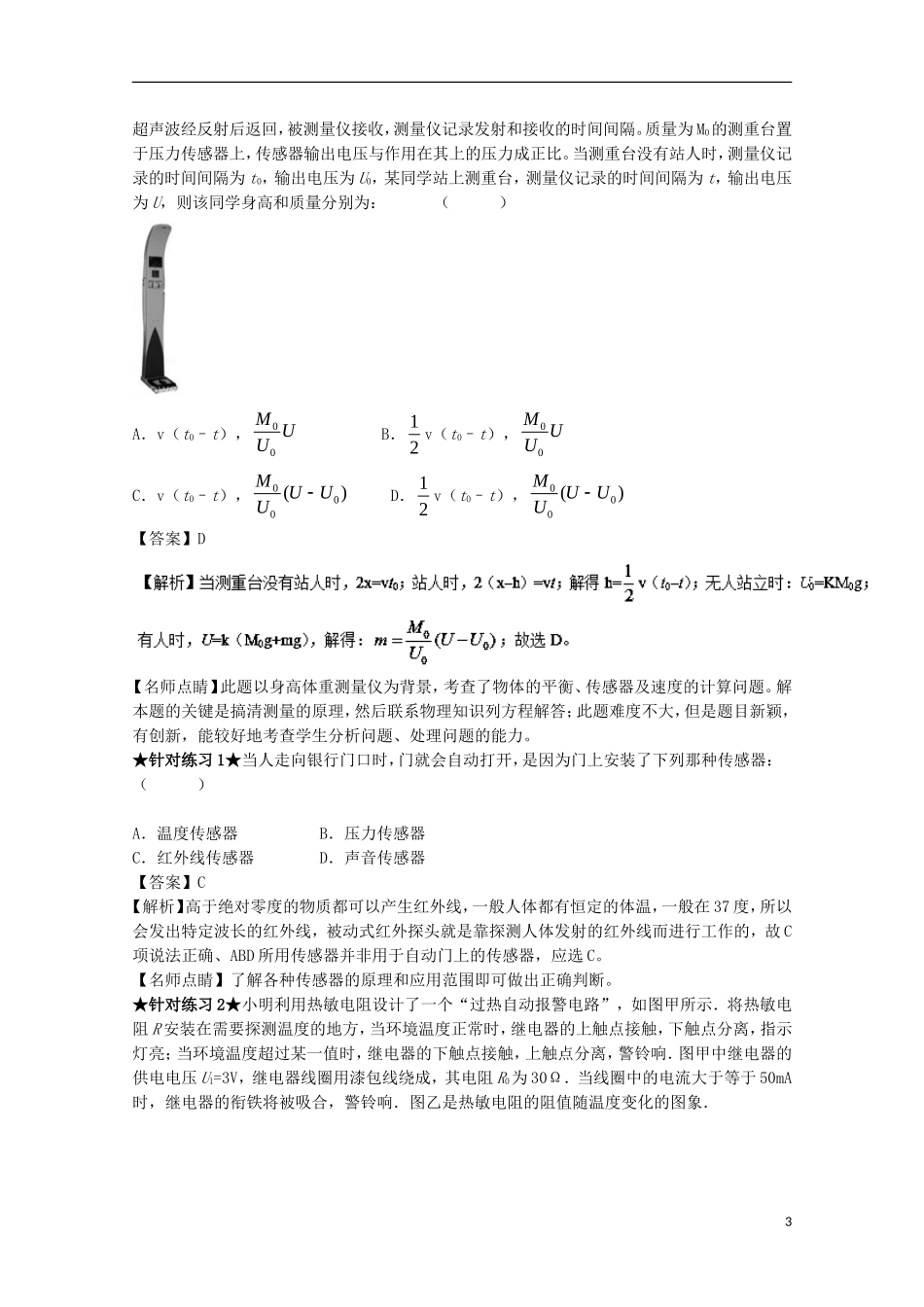

专题 46 传感器的简单使用（讲）1．交变电流的产生及其各物理量的变化规律，应用交流电的图象解决问题．2．利用有效值的定义，对交变电流的有效值进行计算．3．理想变压器原、副线圈中电流、电压、功率之间的关系应用，变压器动态变化的分析方法．4．远距离输电的原理和相关计算．5．传感器的简单使用，能够解决与科技、社会紧密结合的问题．6．高考对本章知识的考查主要体现在“三突出”：①突出考查交变电流的产生过程；②突出考查交变电流的图象和交变电流的四值；③突出考查变压器，对变压器的原理理解的同时，还要掌握变压器的静态计算和动态分析，远距离输电也要重视。对本专题知识点高考每年必考．命题频率较高的知识点 有交变电流的变化规律（包括图象）、最大值与有效值等，以选择题的形式出现。变压器的原理，电压比、电流比及功率关系是考查的重点；将本章知识与电磁感应等结合的力、电综合题，或考查与本章知识有关的实际应用。1．知道什么是传感器．2．知道热敏电阻和光敏电阻的作用．3．会讨论常见的各种传感器的工作原理、元件特征及设计方案．4．会设计简单的温度报警器．实验目的1．认识热敏电阻、光敏电阻等传感器的特性．2．了解传感器在技术上的简单应用．实验器材热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等．实验过程一、研究热敏电阻的热敏特性1二、研究光敏电阻的光敏特性注意事项1．在做热敏实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温．2．光敏实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少．3．欧姆表每次换挡后都要重新调零．★典型案例★如图所示为一种常见的身高体重测量仪。测量仪顶部向下发射波速为 v 的超声波，2超声波经反射后返回，被测量仪接收，测量仪记录发射和接收的时间间隔。质量为 M0的测重台置于压力传感器上，传感器输出电压与作用在其上的压力成正比。当测重台没有站人时，测量仪记录的时间间隔为 t0，输出电压为 U0，某同学站上测重台，测量仪记录的时间间隔为 t，输出电压为 U，则该同学身高和质量分别为： （ ）A．v（t0–t），00M UU B． 12v（t0–t），00M UUC．v（t0–t），000()MUUU D． 12v（t0–t），000()MUUU【答案】D【名师点睛】此题以身高体重测量仪为背景，考查了物体的平衡、传感...
