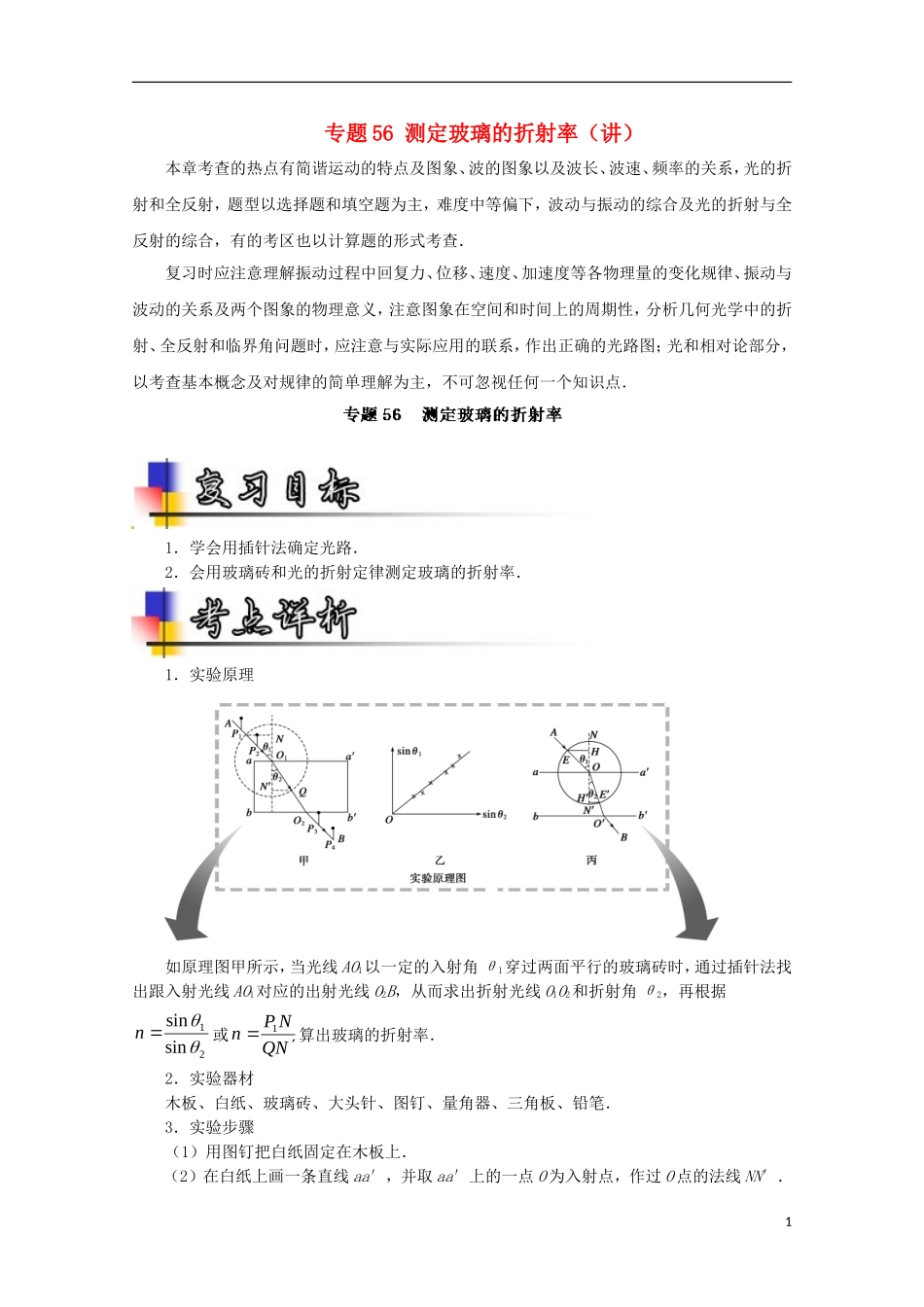

专题 56 测定玻璃的折射率（讲）本章考查的热点有简谐运动的特点及图象、波的图象以及波长、波速、频率的关系，光的折射和全反射，题型以选择题和填空题为主，难度中等偏下，波动与振动的综合及光的折射与全反射的综合，有的考区也以计算题的形式考查．复习时应注意理解振动过程中回复力、位移、速度、加速度等各物理量的变化规律、振动与波动的关系及两个图象的物理意义，注意图象在空间和时间上的周期性，分析几何光学中的折射、全反射和临界角问题时，应注意与实际应用的联系，作出正确的光路图；光和相对论部分，以考查基本概念及对规律的简单理解为主，不可忽视任何一个知识点．1．学会用插针法确定光路．2．会用玻璃砖和光的折射定律测定玻璃的折射率．1．实验原理如原理图甲所示，当光线 AO1以一定的入射角 θ1穿过两面平行的玻璃砖时，通过插针法找出跟入射光线 AO1对应的出射光线 O2B，从而求出折射光线 O1O2和折射角 θ2，再根据21sinsinn或NQNPn1算出玻璃的折射率．2．实验器材木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔．3．实验步骤（1）用图钉把白纸固定在木板上．（2）在白纸上画一条直线 aa′，并取 aa′上的一点 O 为入射点，作过 O 点的法线 NN′．1（3）画出线段 AO 作为入射光线，并在 AO 上插上 P1、P2两根大头针．（4）在白纸上放上玻璃砖，使玻璃砖的一条长边与直线 aa′对齐，并画出另一条长边的对齐线 bb′．（5）眼睛在 bb′的一侧透过玻璃砖观察两个大头针并调整视线方向，使 P1的像被 P2的像挡住，然后在眼睛这一侧插上大头针 P3，使 P3挡住 P1、P2的像，再插上 P4，使 P4挡住 P3和 P1、P2的像．（6）移去玻璃砖，拔去大头针，由大头针 P3、P4的针孔位置确定出射光线 O′B 及出射点 O′，连接 O、O′得线段 OO′．（7）用量角器测量入射角 θ1和折射角 θ2，并查出其正弦值 sinθ1和 sinθ2．（8）改变入射角，重复实验，算出不同入射角时的21sinsin，并取平均值．★重点归纳★1．实验数据处理（1）计算法：用量角器测量入射角 θ1和折射角 θ2，并查出其正弦值 sinθ1和 sinθ2．算出不同入射角时的21sinsin，并取平均值．（2）作 sinθ1－sinθ2图象：改变不同的入射角 θ1，测出不同的折射角 θ2，作 sinθ1－sinθ2图象，由21sinsinn可知图象应为直线，如实验原理图乙所示，其斜率为折射率．（3）“单位圆”法确定 sin...
