（浙江选考）高考物理二轮复习 专题四 电磁感应和电路 第1讲 直流电路和交流电路学案-人教版高三全册物理学案

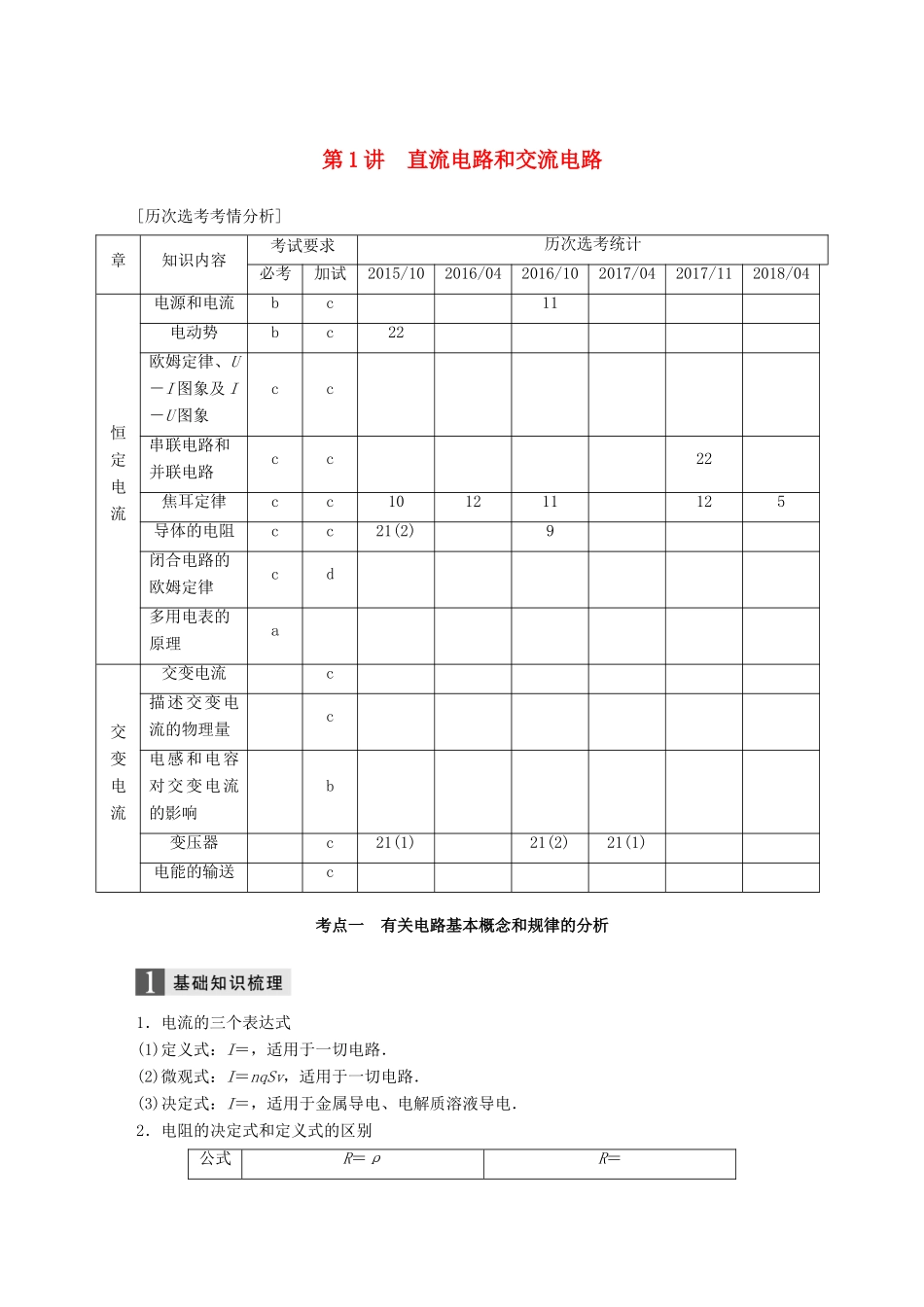

第 1 讲 直流电路和交流电路[历次选考考情分析]章知识内容考试要求历次选考统计必考加试2015/102016/042016/102017/042017/112018/04恒定电流电源和电流bc11电动势bc22欧姆定律、U－I 图象及 I－U 图象cc串联电路和并联电路cc22焦耳定律cc101211125导体的电阻cc21(2)9闭合电路的欧姆定律cd多用电表的原理a交变电流交变电流c描述交变电流的物理量c电感和电容对交变电流的影响b变压器c21(1)21(2)21(1)电能的输送c考点一 有关电路基本概念和规律的分析1．电流的三个表达式(1)定义式：I＝，适用于一切电路．(2)微观式：I＝nqSv，适用于一切电路．(3)决定式：I＝，适用于金属导电、电解质溶液导电．2．电阻的决定式和定义式的区别公式R＝ρR＝区别电阻的决定式电阻的定义式说明了导体的电阻由哪些因素决定，R 由 ρ、l、S 共同决定提供了一种测电阻的方法——伏安法，R 与 U、I 均无关3.运用伏安特性曲线求电阻应注意的问题如图 1 所示，非线性元件的 I－U 图线是曲线，导体电阻 Rn＝，即电阻要用图线上点Pn(Un，In)的坐标来计算，而不能用该点的切线斜率来计算．图 14．闭合电路欧姆定律(1)公式：I＝或 E＝U 外＋Ir.(2)电源 U－I 图象(如图 2)．纵轴交点表示电源的电动势，斜率的大小表示电源内阻．图 21．[电动势](2017·湖州市高二上期末)如图 3 所示为两节某品牌的不同型号干电池，其上均标有“1.5 V”字样，下列说法正确的是( )图 3A．两种型号的电池都有内阻而且一定相同B．两种型号的电池储存的能量一定一样多C．“1.5 V”表示电池供电时正负极之间的电压为 1.5 VD．“1.5 V”表示电池供电时每通过 1 C 的电荷量，有 1.5 J 的化学能转化为电能答案 D2．[电流]一个阻值为 R 的电阻两端加上电压 U 后，通过电阻横截面的电荷量 q 随时间 t 变化的图象如图 4 所示，此图象的斜率可表示为( )图 4A．U B．RC. D.答案 C3.[伏安特性曲线](2016·温州市期末)R1、R2的伏安特性曲线如图 5 所示．下列说法正确的是( )图 5A．R1、R2并联后的总电阻的伏安特性曲线在区域ⅠB．R1、R2并联后的总电阻的伏安特性曲线在区域ⅡC．R1、R2串联后的总电阻的伏安特性曲线在区域ⅠD．R1、R2串联后的总电阻的伏安特性曲线在区域Ⅱ答案 A解析 在 I－U 图象中，图线的斜率表示电阻的倒数，由题图可知电阻 R1的阻值较大，电阻R2的阻值较小．R1、R2并联后的总电阻小于任意一个电阻值，所以伏安特性曲线在电阻...
