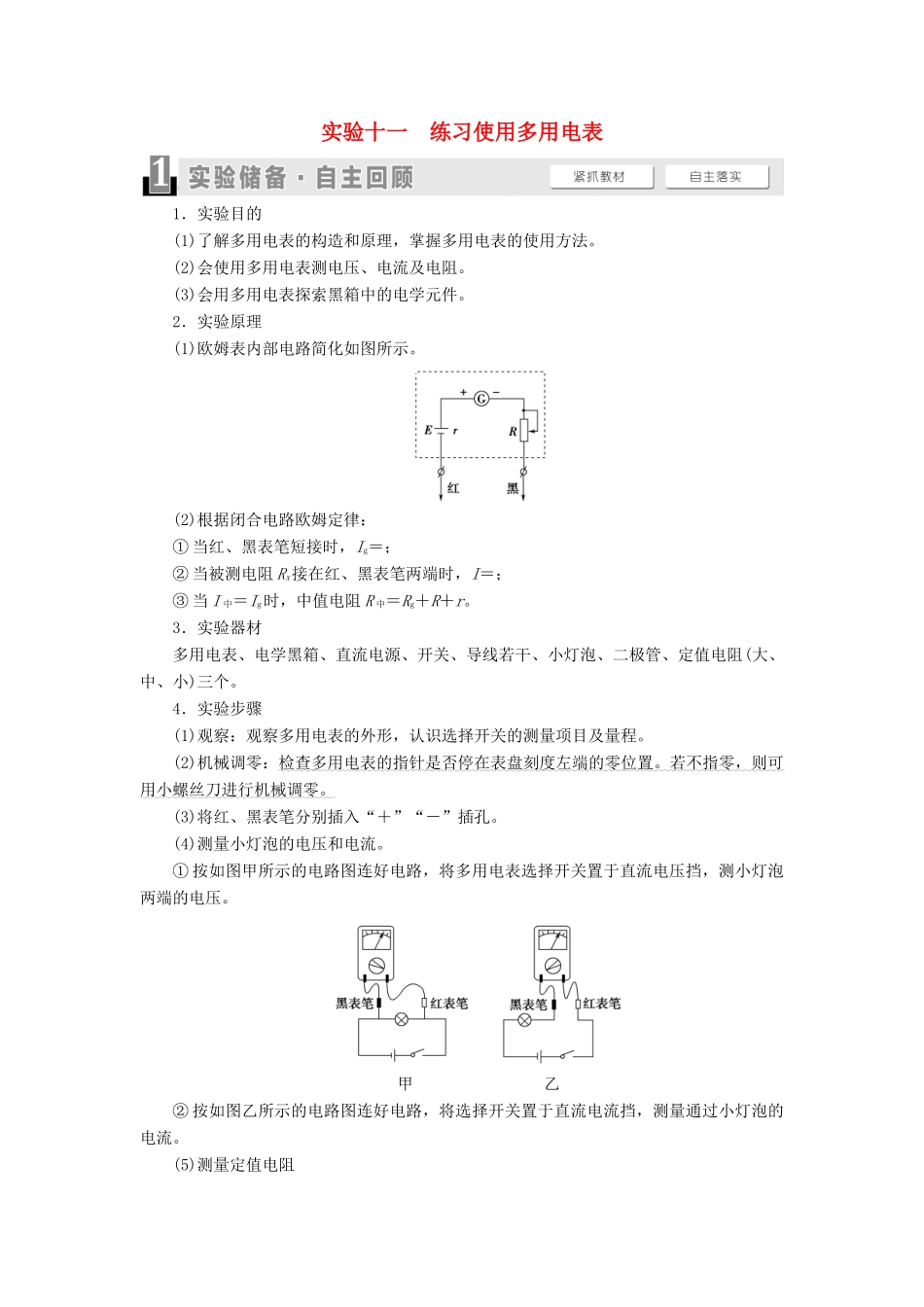

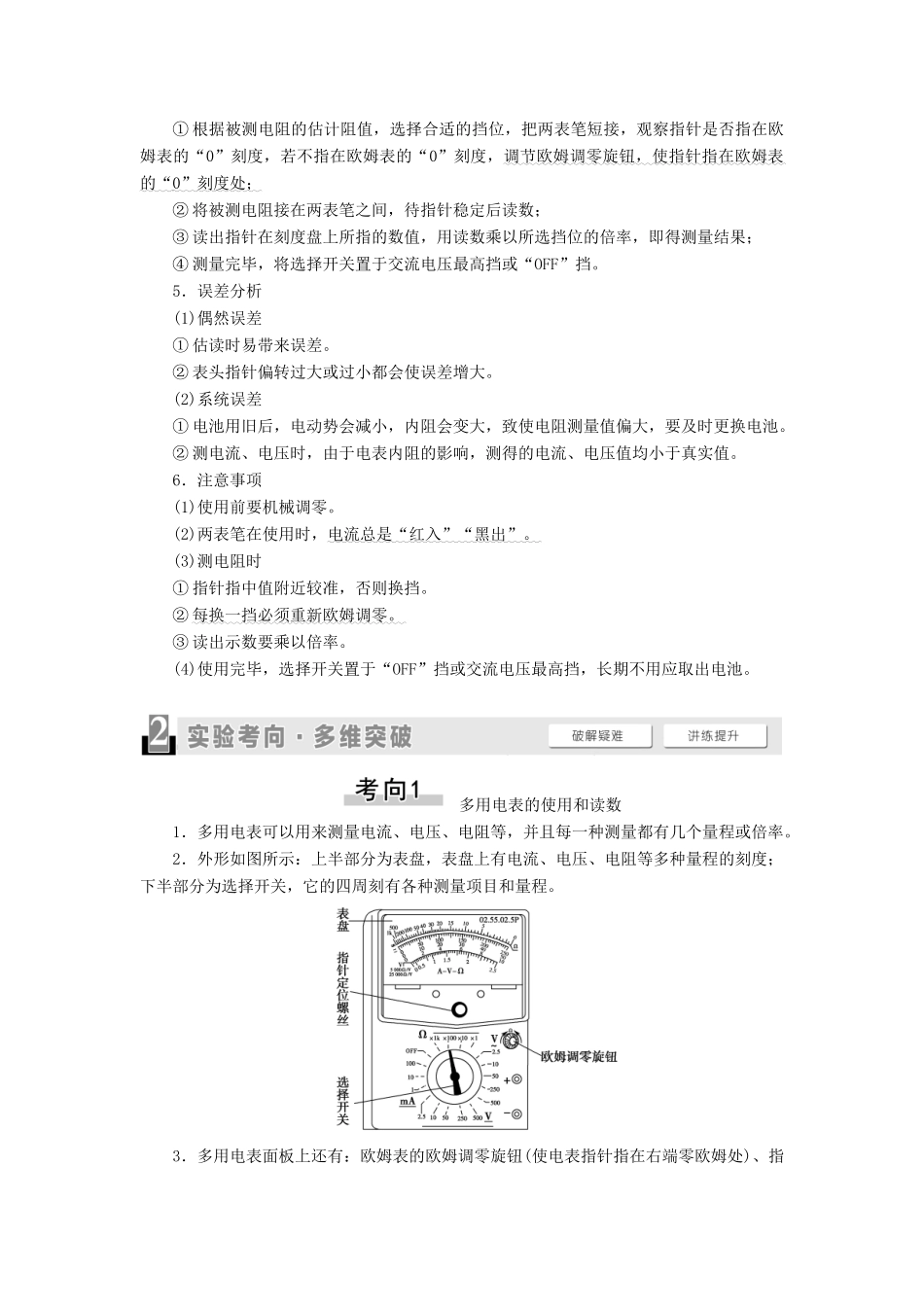

实验十一 练习使用多用电表1．实验目的(1)了解多用电表的构造和原理，掌握多用电表的使用方法。(2)会使用多用电表测电压、电流及电阻。(3)会用多用电表探索黑箱中的电学元件。2．实验原理(1)欧姆表内部电路简化如图所示。(2)根据闭合电路欧姆定律：① 当红、黑表笔短接时，Ig＝；② 当被测电阻 Rx接在红、黑表笔两端时，I＝；③ 当 I 中＝Ig时，中值电阻 R 中＝Rg＋R＋r。3．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。4．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程。(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀进行机械调零。(3)将红、黑表笔分别插入“＋”“－”插孔。(4)测量小灯泡的电压和电流。① 按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。甲 乙② 按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。(5)测量定值电阻① 根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“ 0” 刻度处； ② 将被测电阻接在两表笔之间，待指针稳定后读数；③ 读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④ 测量完毕，将选择开关置于交流电压最高挡或“OFF”挡。5．误差分析(1)偶然误差① 估读时易带来误差。② 表头指针偏转过大或过小都会使误差增大。(2)系统误差① 电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。② 测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。6．注意事项(1)使用前要机械调零。(2)两表笔在使用时，电流总是“红入”“黑出”。(3)测电阻时① 指针指中值附近较准，否则换挡。② 每换一挡必须重新欧姆调零。③ 读出示数要乘以倍率。(4)使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。 多用电表的使用和读数1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程或倍率。2．外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。3．多用电表面板上还有：欧姆表的欧姆调零旋钮...
