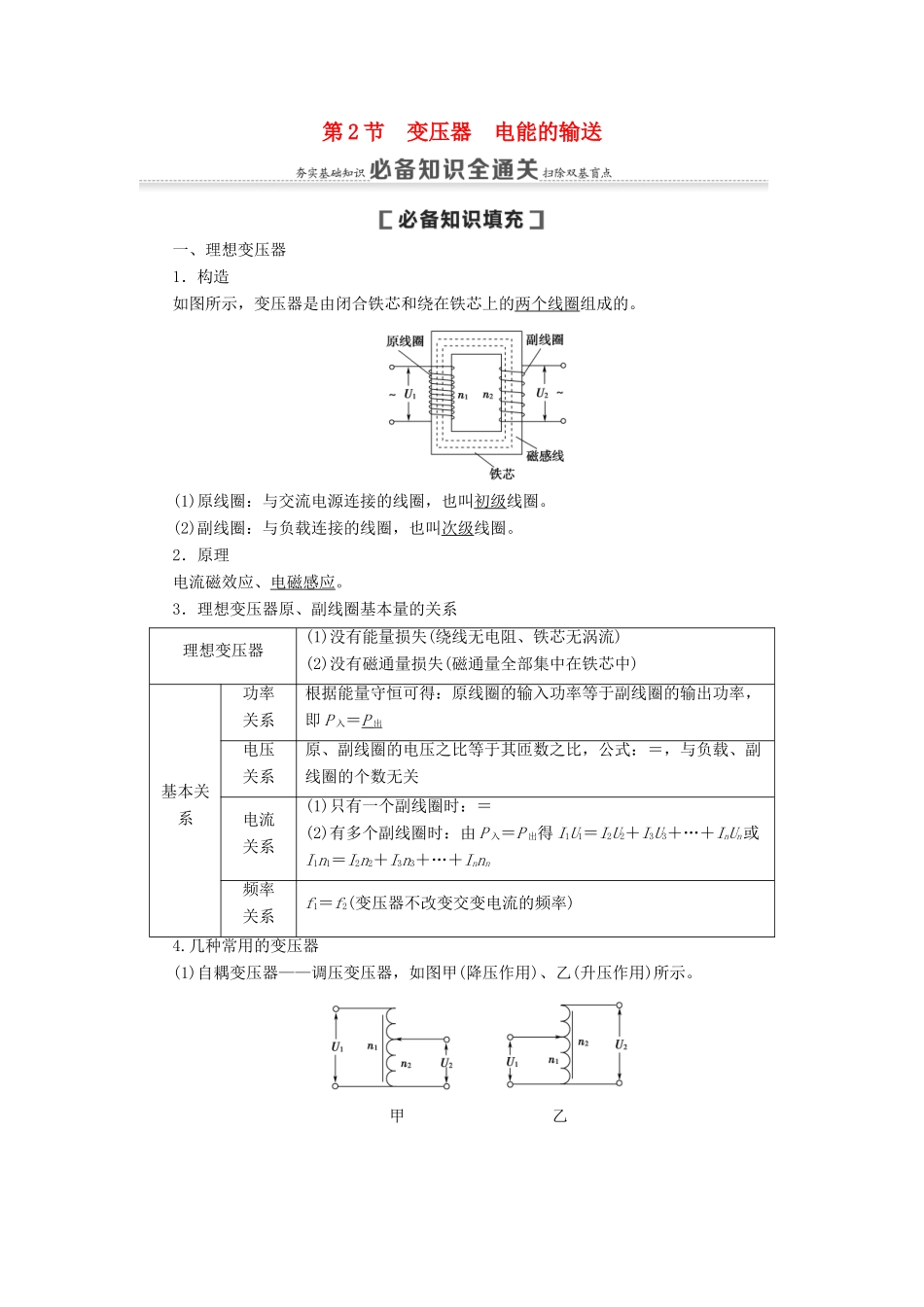

第 2 节 变压器 电能的输送一、理想变压器1．构造如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。(1)原线圈：与交流电源连接的线圈，也叫初级线圈。(2)副线圈：与负载连接的线圈，也叫次级线圈。2．原理电流磁效应、电磁感应。3．理想变压器原、副线圈基本量的关系理想变压器(1)没有能量损失(绕线无电阻、铁芯无涡流)(2)没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系根据能量守恒可得：原线圈的输入功率等于副线圈的输出功率，即 P 入＝P 出电压关系原、副线圈的电压之比等于其匝数之比，公式：＝，与负载、副线圈的个数无关电流关系(1)只有一个副线圈时：＝(2)有多个副线圈时：由 P 入＝P 出得 I1U1＝I2U2＋I3U3＋…＋InUn或I1n1＝I2n2＋I3n3＋…＋Innn频率关系f1＝f2(变压器不改变交变电流的频率)4.几种常用的变压器(1)自耦变压器——调压变压器，如图甲(降压作用)、乙(升压作用)所示。甲 乙丙 丁(2)互感器二、电能的输送如图所示，若发电站输出电功率为 P，输电电压为 U，用户得到的电功率为 P′，用户的电压为 U′，输电线总电阻为 R。1．输出电流I＝＝＝。2．电压损失(1)ΔU＝U－U′。(2)ΔU＝IR。3．功率损失(1)ΔP＝P－P′。(2)ΔP＝I 2 R ＝R。4．减少输电线上电能损失的方法(1)减小输电线的电阻 R。由 R＝ρ 知，可加大导线的横截面积、采用电阻率小的材料做导线。(2)减小输电线中的电流。在输电功率一定的情况下，根据 P＝UI，要减小电流，必须提高输电电压。1．思考辨析(正确的画“√”，错误的画“×”)(1)变压器能改变交变电流的电压，不能改变交变电流的频率。(√)(2)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压。(×)(3)变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小。(×)(4)增大输电导线的横截面积不利于减少输电过程中的电能损失。(×)(5)高压输电是通过减小输电电流来减少电路的发热损耗。(√)(6)在输送电压一定时，输送的电功率越大，输电过程中的电能损失越大。(√)2．(沪科版选修 3－2P75T3)如图所示为一理想变压器，其原、副线圈匝数之比 n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻 R 组成闭合电路。当直导线 MN 在匀强磁场中沿导轨向左匀速切割磁感线时，电流表的示数是 10 mA，那么电流表的示数是( )A．40 mAB．0C．10 mAD．2.5 mAB [由于直导线 MN 匀速运动，则 MN 切割磁场产生的电流恒定，线圈中产生的磁通...
