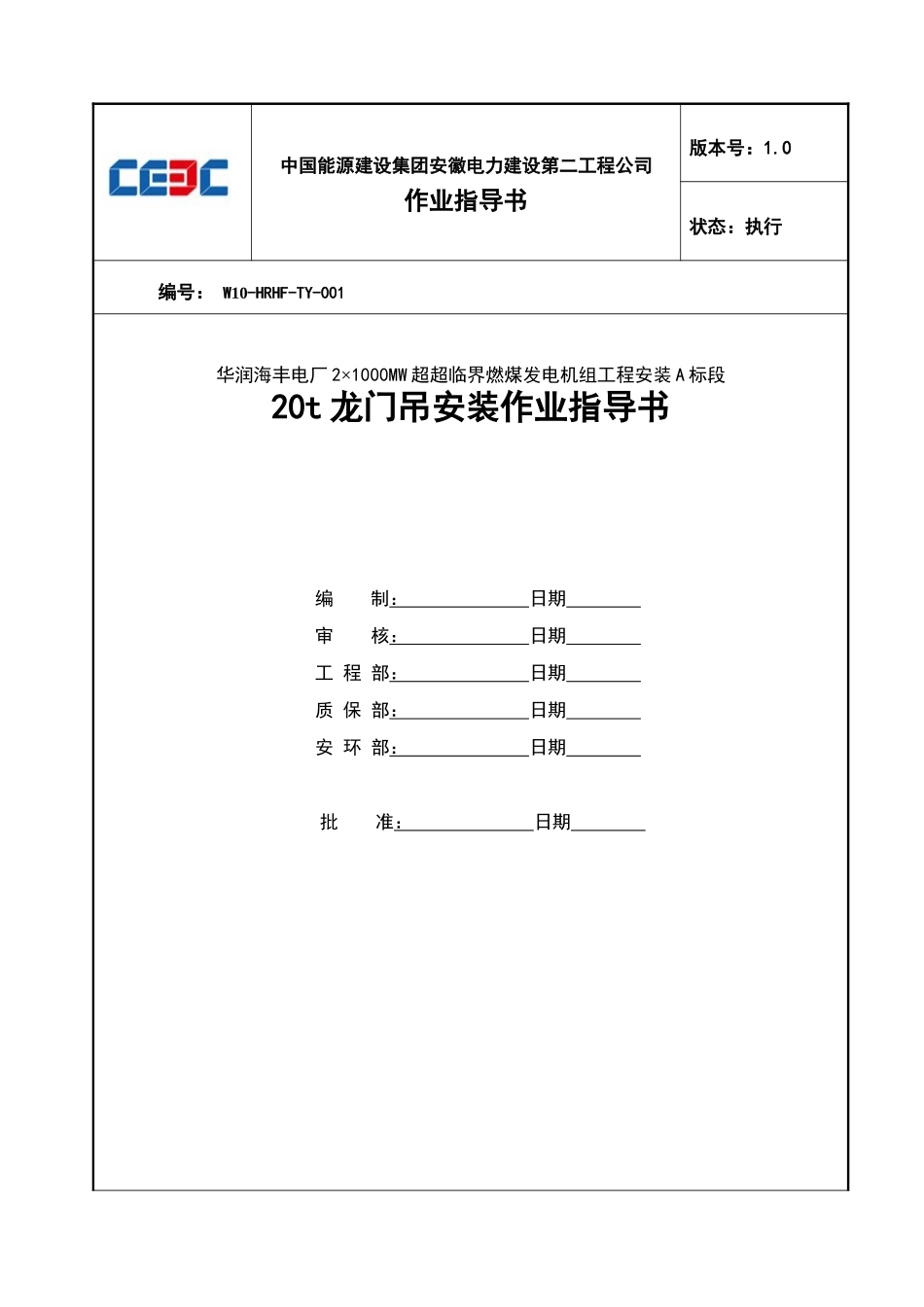

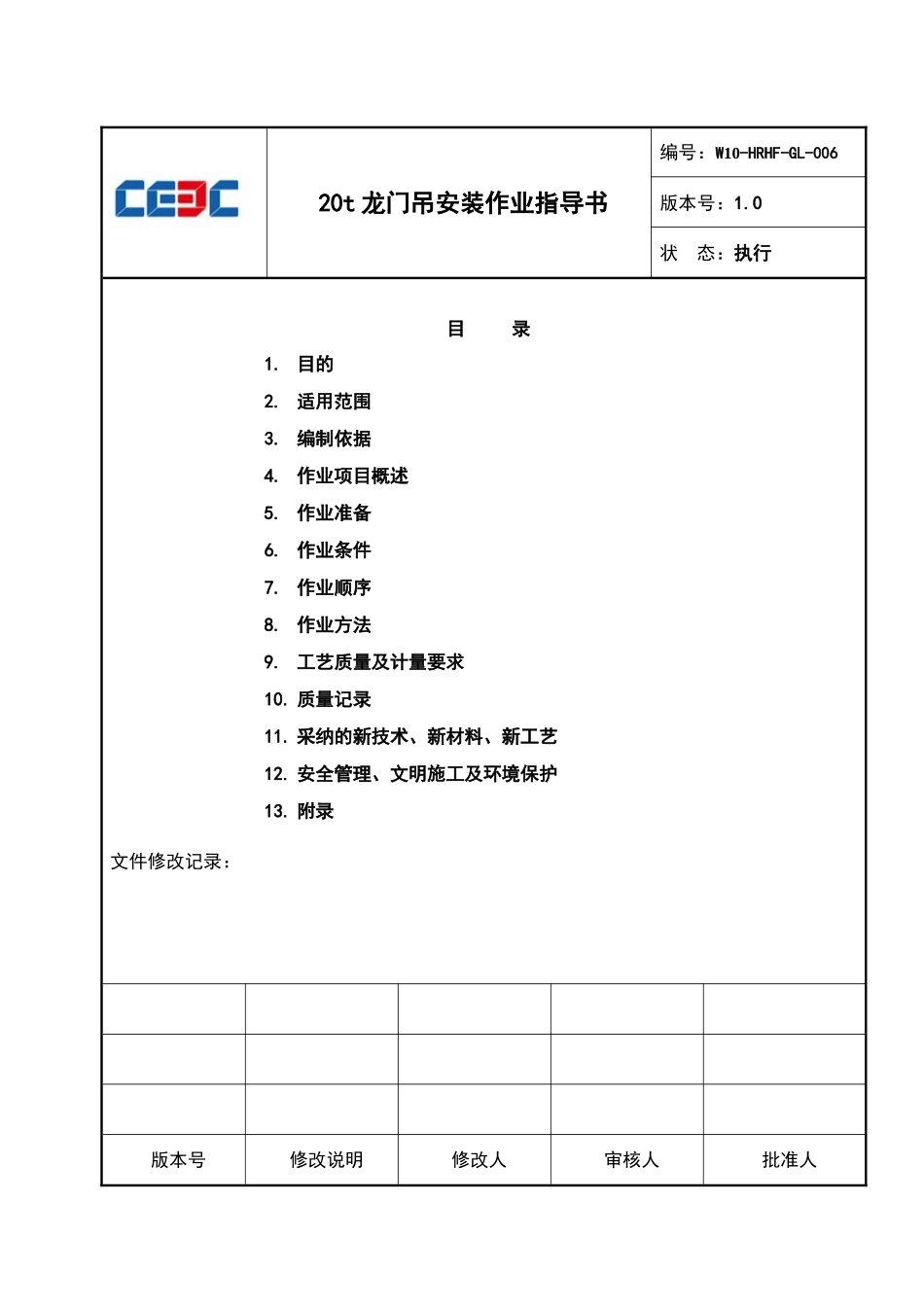

中国能源建设集团安徽电力建设第二工程公司作业指导书版本号：1.0状态：执行编号： W10-HRHF-TY-001华润海丰电厂 2×1000MW 超超临界燃煤发电机组工程安装 A 标段20t 龙门吊安装作业指导书编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 20t 龙门吊安装作业指导书编号：W10-HRHF-GL-006版本号：1.0状 态：执行目 录1. 目的2. 适用范围3. 编制依据4. 作业项目概述5. 作业准备6. 作业条件7. 作业顺序8. 作业方法9. 工艺质量及计量要求10. 质量记录11. 采纳的新技术、新材料、新工艺12. 安全管理、文明施工及环境保护13. 附录文件修改记录：版本号修改说明修改人审核人批准人1目的：指导华润海丰电厂 2×1000MW 机组安装工程 A 标段通用组合场 20t/20m 龙门吊安装施工，法律规范施工工艺，控制施工质量，确保安全施工。2适用范围：华润海丰电厂 2×1000MW 机组安装工程 A 标段通用组合场 20t/20m 龙门吊安装施工。3编制依据：3.120t/20m 龙门吊图纸和使用说明书3.2《华润海丰电厂 2×1000MW 超超临界燃煤发电机组工程 A 标段施工组织总设计》3.3《工程建设标准强制性条文》(电力工程部分) 建标[2025]102 号3.4《电力建设安全工作规程》第 1 部分:火力发电厂(DL5009.1-2025)3.5《电力建设安全健康与环境管理规定》 国电电源(2025)49 号4作业项目概述：根据海丰工程现场情况和进度要求，需在通用专业钢结构加工场安装一台20t/20m 龙门式起重机作为到货材料卸车、钢结构制作的吊装机械，由合肥市春华起重机械有限公司制造，经合肥运至海丰工程现场后安装在华润海丰电厂 2×1000MW 机组 A 标段通用组合场西侧。20t/20m 龙门吊轨道跨度 20m，起升高度 12m，由行走台车、刚性腿、挠性腿、主桁架、电动葫芦、操作室、梯 子 、 电 气 设 备 等 组 成 ， 总 重 38t ， 其 中 主 桁 架 重 外 形 尺 寸 为 ：（长）29m×（宽）2.8m×（高）2m，重约 9.8t，两端各伸出 4.5m，刚性腿、挠性腿和主桁架皆用螺栓连接，电动葫芦挂于主桁架下方的工字钢上。施工内容包括龙门吊钢结构安装、电气控制部分施工等，安装结束后需进行负荷试验。5作业准备5.1机械配备：现场配置 1 台 25t 汽车吊作为龙门吊桁架组合、行走台车安装吊装机械，1台 50t 汽车吊作为龙门吊刚性腿、挠性腿、主桁架安装的吊装机械。5.2人力资...
