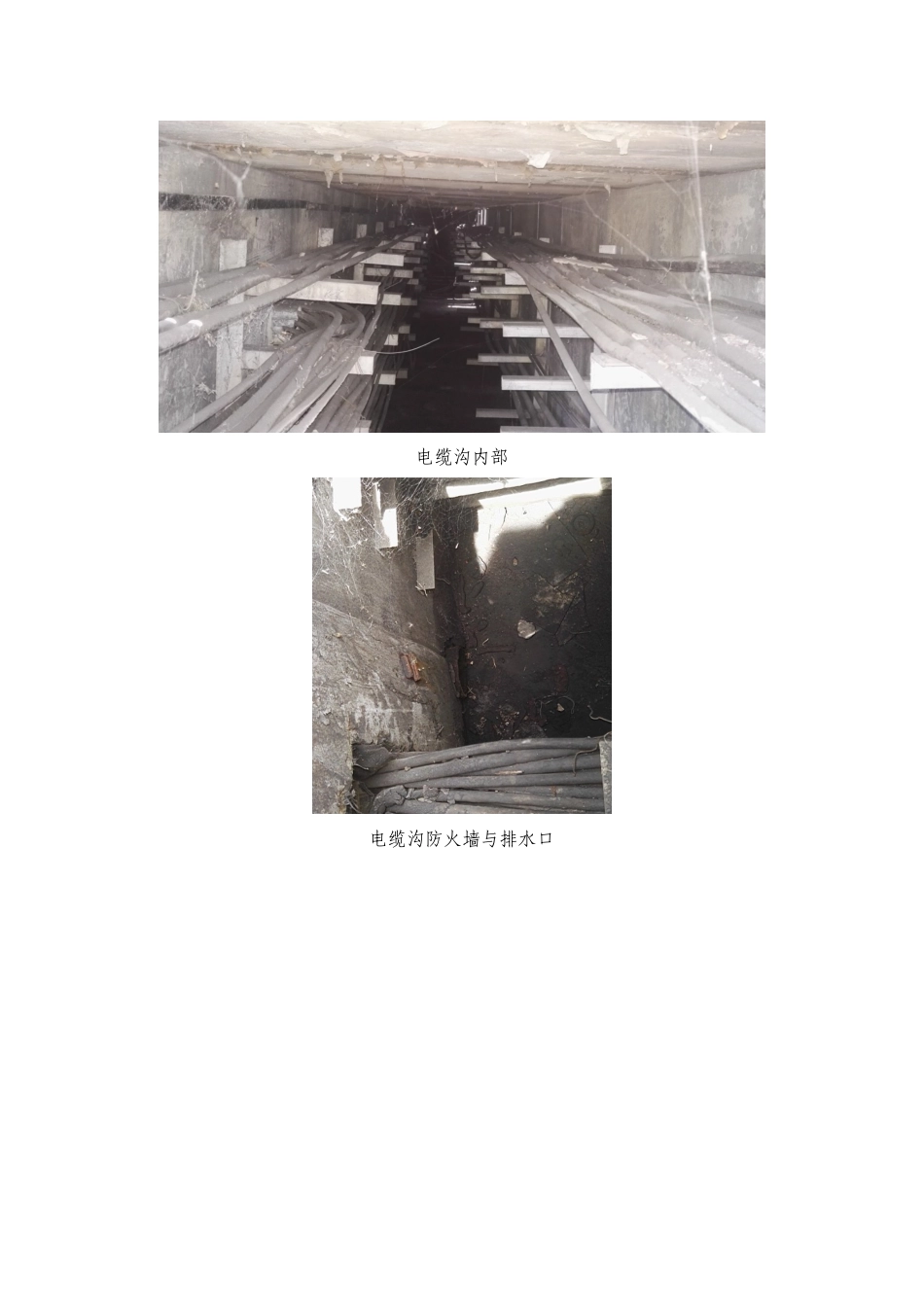

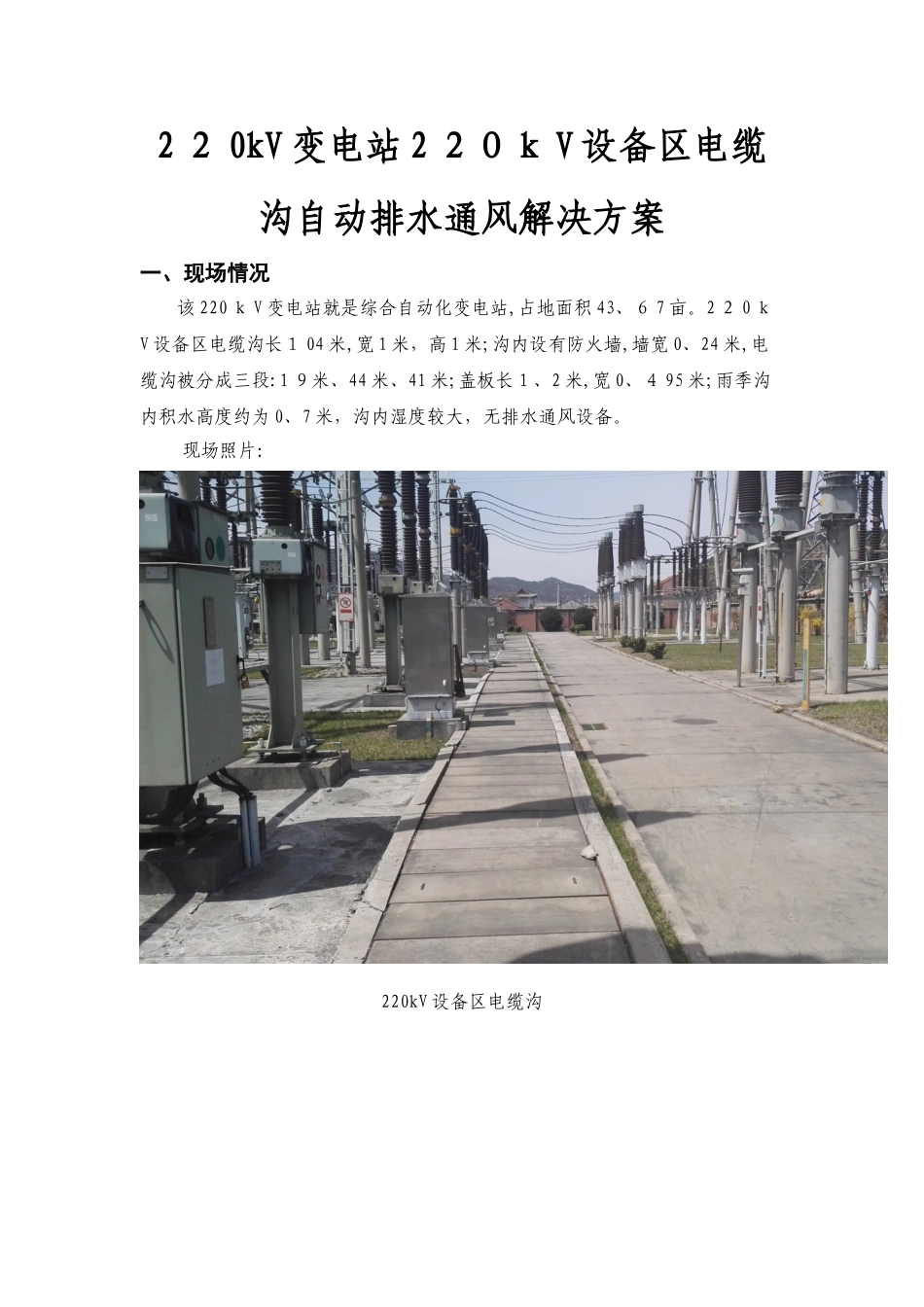

2 ２ 0kV 变电站 2 ２０ｋ V 设备区电缆沟自动排水通风解决方案一、现场情况该 220 ｋ V 变电站就是综合自动化变电站,占地面积 43、６ 7 亩。2 ２ 0 ｋV 设备区电缆沟长１ 04 米,宽 1 米，高 1 米;沟内设有防火墙,墙宽 0、24 米,电缆沟被分成三段:1 ９米、44 米、41 米;盖板长１、2 米,宽 0、４ 95 米;雨季沟内积水高度约为 0、7 米，沟内湿度较大，无排水通风设备。现场照片：220kV 设备区电缆沟电缆沟内部电缆沟防火墙与排水口电缆支架图二、项目要求1、改善 220kV 设备区电缆沟得积水、潮湿问题,使相对湿度小于等于 60％,满足电力设备安全运行得环境湿度指标。2、预期效果与总结本项目可解决 220 ｋ V 设备区电缆沟积水、潮湿问题,同时减少人力物力得投入。且排水除湿设备属智能化全自动运行,免人工操作及维护,提高了无人值守站得安全性及效率。三、电缆沟湿度影响因素1、变电站地理位置因素变电站中电缆沟处于地下，环境相对密闭,假如变电站选址于低洼或者土壤中水份含量较大得地区,长期运行土壤中水份向变电站电缆沟内渗透,导致电缆沟内湿度增加。２、电缆沟设计因素变电站电缆沟一般位于地下，为密封性设计,电缆沟盖板密封性好,且盖板之间没有明显间隙，电缆沟内一定距离有防火墙进行封堵。造成电缆沟自然通风性差,无法形成空气流通，水份不能通过内外空气交换蒸发。电缆沟内通风条件差就是导致电缆沟湿度高得主要因素。四、项目方案本站高压室电缆沟长约 104 米,防火墙将地沟分成三段:19 米、4 ４米、41米。为使电缆沟达到电力系统对环境湿度得工作要求。目前,较好得解决方案就是加装集中分段式电缆沟自动排水通风系统。将电缆沟分为三段式,进行积水、潮湿等问题得治理，在每段得电缆沟内安装排水泵、循环风机、传感器等设备,实现实时自动化得监测与控制。2 ２０ｋＶ设备区电缆沟示意图实施方案：1)电缆沟分段排水通风设备配置：19 米一分段设备布置图４ 4 米二分段设备布置图41 米三分段设备布置图电缆沟内外空气循环示意图(每段)2)排水通风控制说明:ａ、当 2 组湿度传感器任意一组检测湿度超过 6 ０%R Ｈ时,风机工作,通过特别风道将沟内得潮湿空气抽出,同时注入干燥空气，达到内外空气得交换,并经风机循环,使沟内潮湿空气被挤压排出。当下雨时,风机停止工作。ｂ、当检测到环境湿度一直小于初设湿度值时,每隔 3 小时风扇运行 45 分钟后停止。ｃ、对电缆沟积水严重位置,可加...
