356施工升降机基础验算书

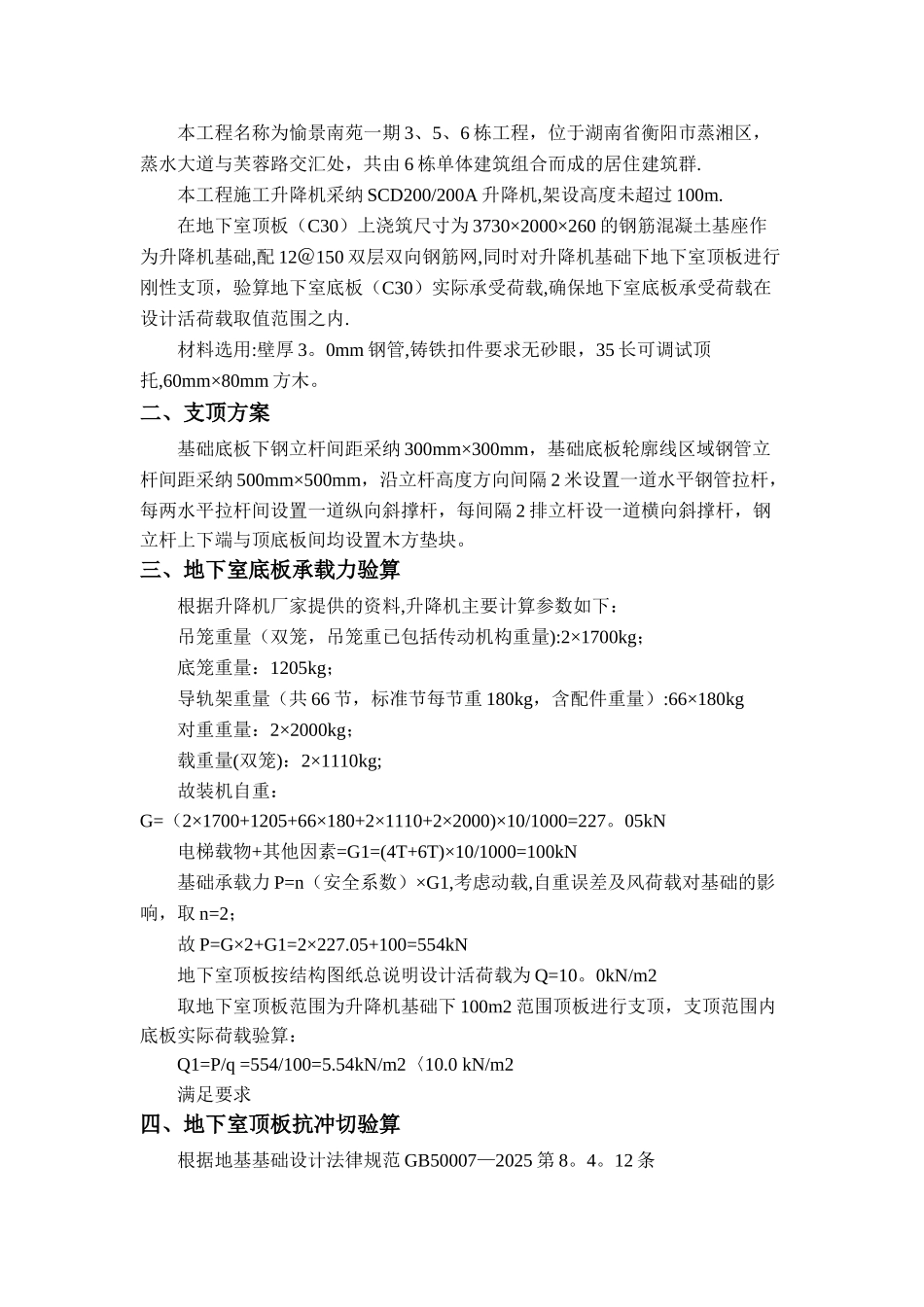

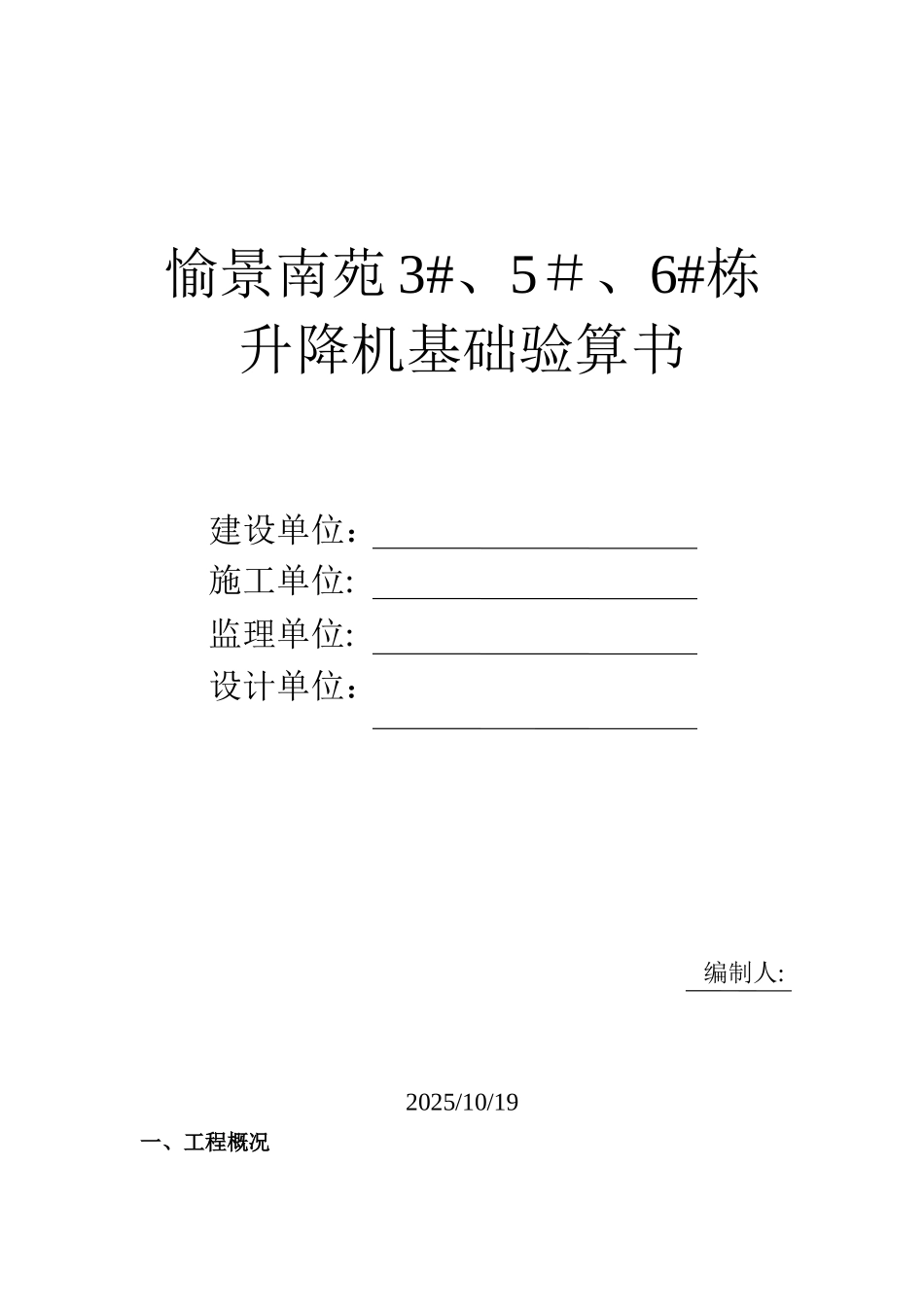

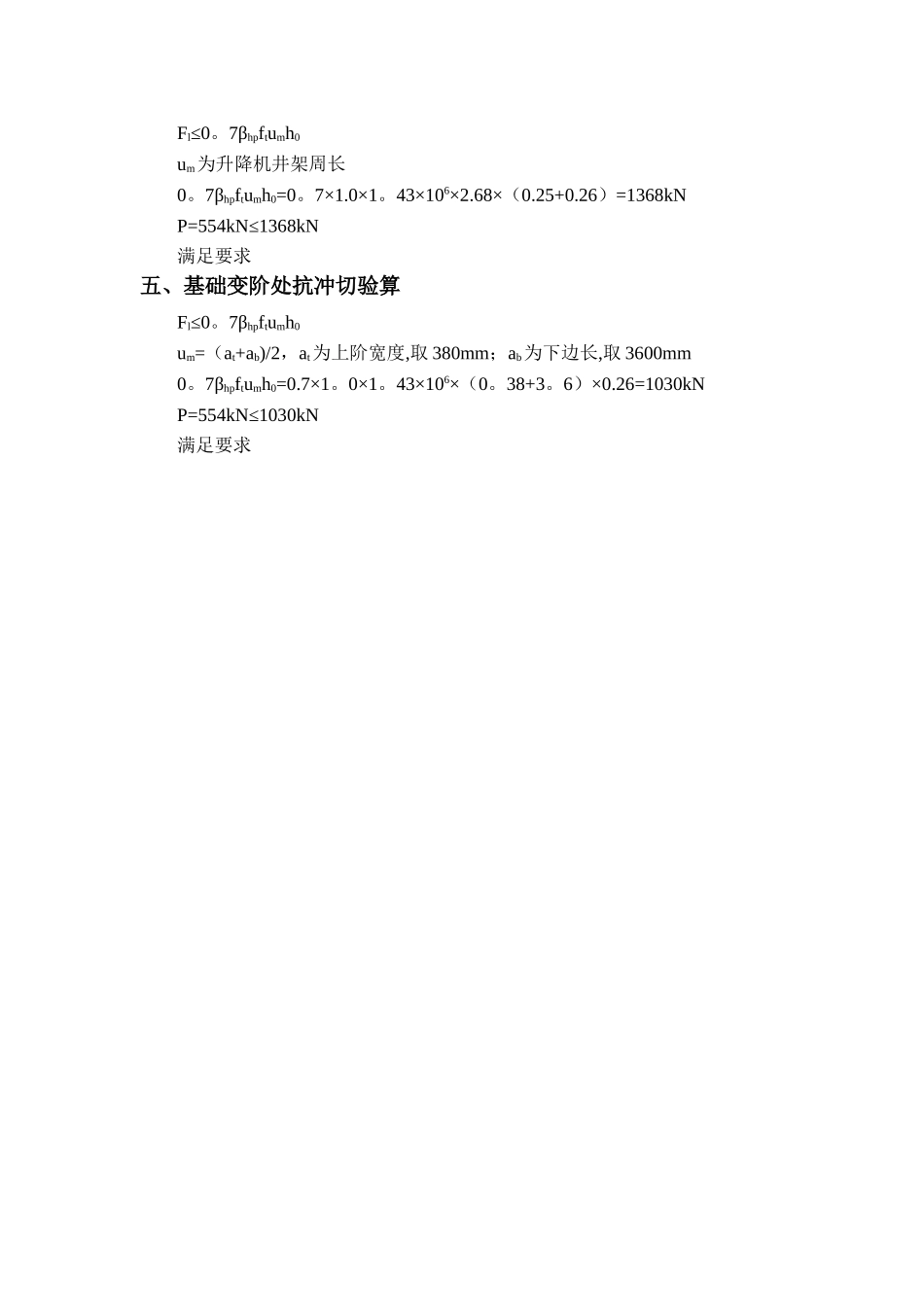

愉景南苑 3#、5＃、6#栋升降机基础验算书建设单位：施工单位:监理单位:设计单位：编制人:2025/10/19一、工程概况本工程名称为愉景南苑一期 3、5、6 栋工程，位于湖南省衡阳市蒸湘区，蒸水大道与芙蓉路交汇处，共由 6 栋单体建筑组合而成的居住建筑群.本工程施工升降机采纳 SCD200/200A 升降机,架设高度未超过 100m.在地下室顶板（C30）上浇筑尺寸为 3730×2000×260 的钢筋混凝土基座作为升降机基础,配 12＠150 双层双向钢筋网,同时对升降机基础下地下室顶板进行刚性支顶，验算地下室底板（C30）实际承受荷载,确保地下室底板承受荷载在设计活荷载取值范围之内.材料选用:壁厚 3。0mm 钢管,铸铁扣件要求无砂眼，35 长可调试顶托,60mm×80mm 方木。二、支顶方案基础底板下钢立杆间距采纳 300mm×300mm，基础底板轮廓线区域钢管立杆间距采纳 500mm×500mm，沿立杆高度方向间隔 2 米设置一道水平钢管拉杆，每两水平拉杆间设置一道纵向斜撑杆，每间隔 2 排立杆设一道横向斜撑杆，钢立杆上下端与顶底板间均设置木方垫块。三、地下室底板承载力验算根据升降机厂家提供的资料,升降机主要计算参数如下：吊笼重量（双笼，吊笼重已包括传动机构重量):2×1700kg；底笼重量：1205kg；导轨架重量（共 66 节，标准节每节重 180kg，含配件重量）:66×180kg对重重量：2×2000kg；载重量(双笼)：2×1110kg;故装机自重：G=（2×1700+1205+66×180+2×1110+2×2000)×10/1000=227。05kN电梯载物+其他因素=G1=(4T+6T)×10/1000=100kN基础承载力 P=n（安全系数）×G1,考虑动载,自重误差及风荷载对基础的影响，取 n=2；故 P=G×2+G1=2×227.05+100=554kN地下室顶板按结构图纸总说明设计活荷载为 Q=10。0kN/m2取地下室顶板范围为升降机基础下 100m2 范围顶板进行支顶，支顶范围内底板实际荷载验算：Q1=P/q =554/100=5.54kN/m2〈10.0 kN/m2满足要求四、地下室顶板抗冲切验算根据地基基础设计法律规范 GB50007—2025 第 8。4。12 条Fl≤0。7βhpftumh0um为升降机井架周长0。7βhpftumh0=0。7×1.0×1。43×106×2.68×（0.25+0.26）=1368kNP=554kN≤1368kN满足要求五、基础变阶处抗冲切验算Fl≤0。7βhpftumh0um=（at+ab)/2，at为上阶宽度,取 380mm；ab为下边长,取 3600mm0。7βhpftumh0=0.7×1。0×1。43×106×（0。38+3。6）×0.26=1030kNP=554kN≤1030kN满足要求
