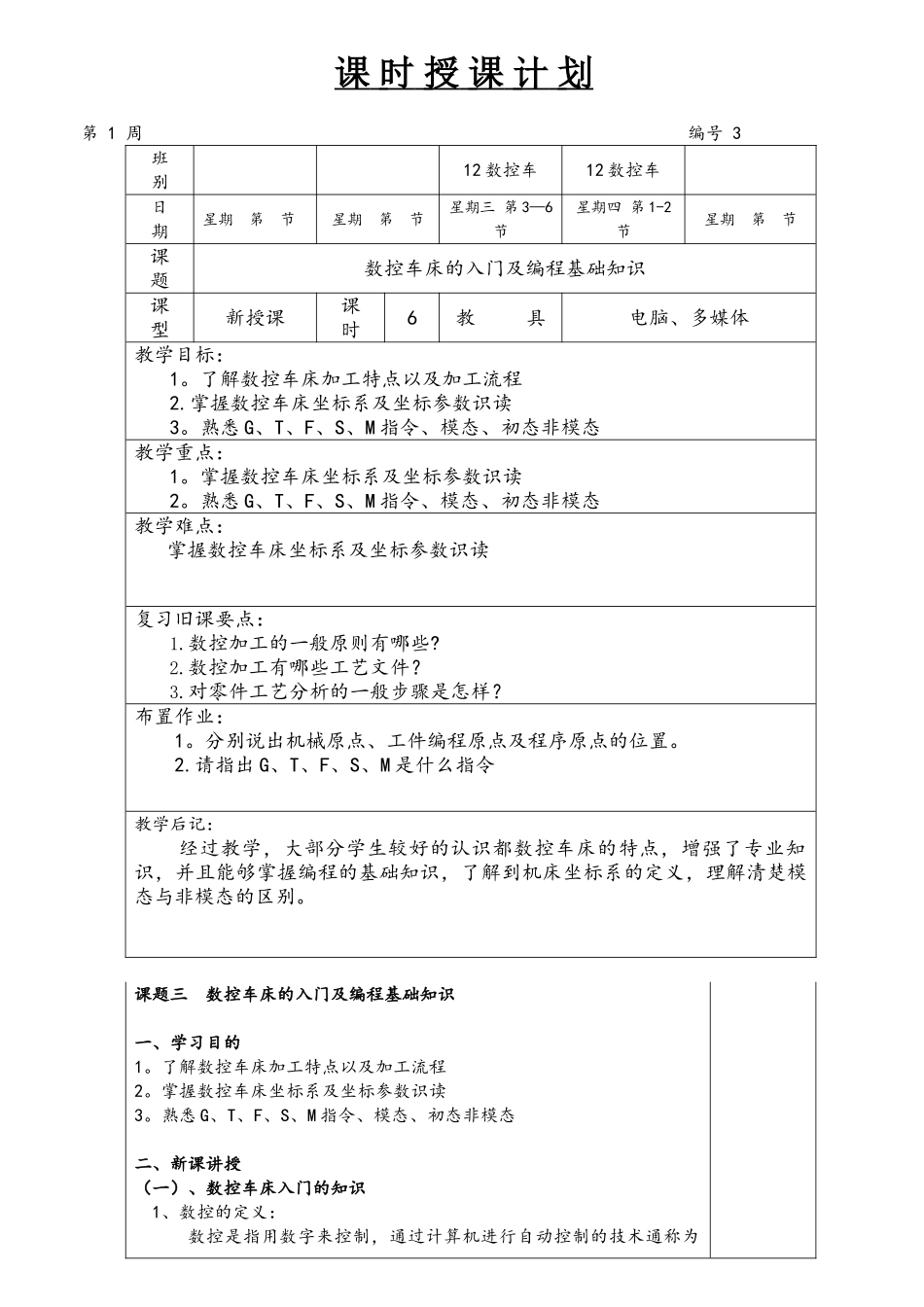

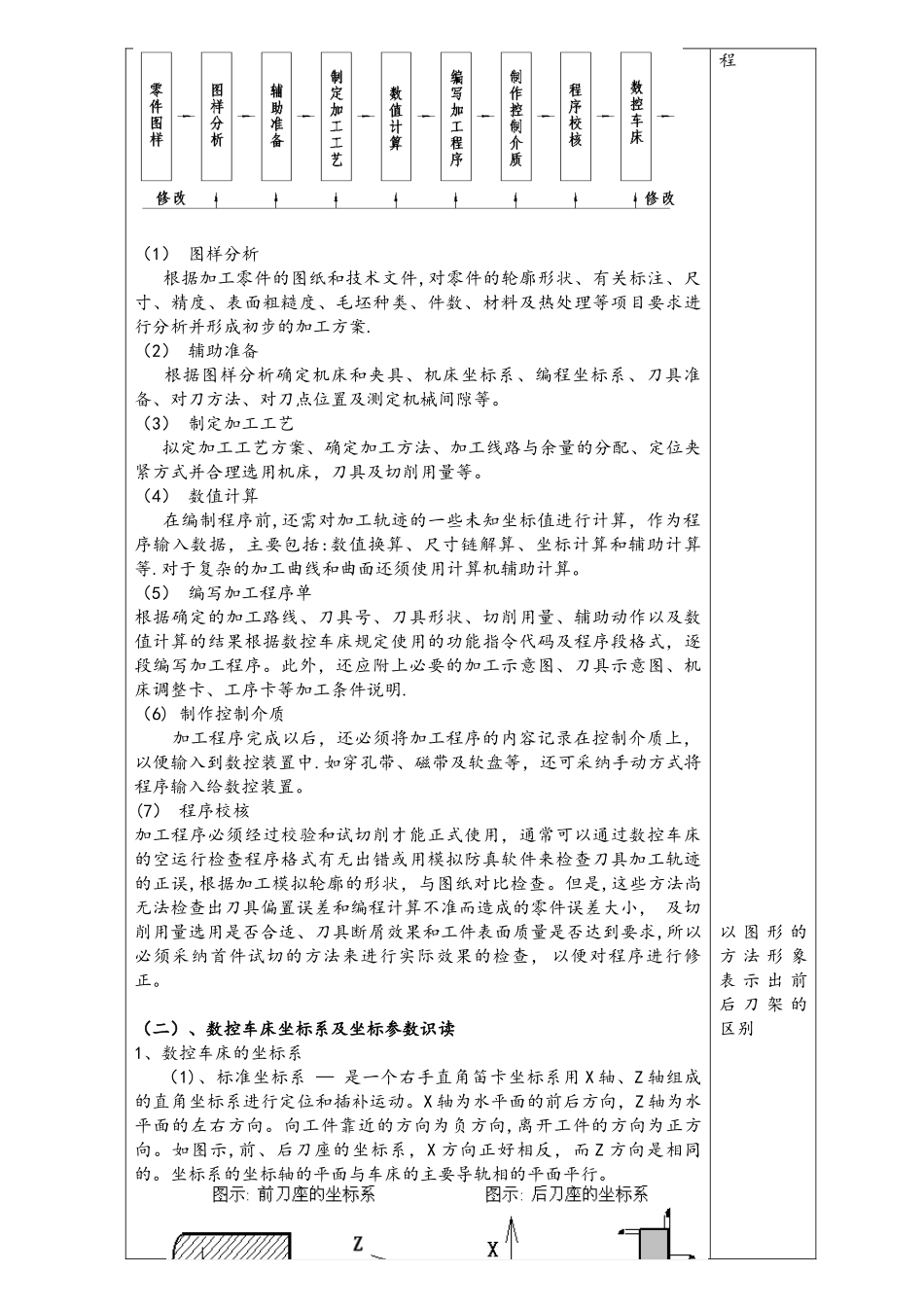

课 时 授 课 计 划 第 1 周 编号 3班 别12 数控车12 数控车日 期星期 第 节星期 第 节星期三 第 3—6节星期四 第 1-2节星期 第 节课 题数控车床的入门及编程基础知识课 型新授课课 时6教 具电脑、多媒体教学目标：1。了解数控车床加工特点以及加工流程2.掌握数控车床坐标系及坐标参数识读3。熟悉 G、T、F、S、M 指令、模态、初态非模态教学重点：1。掌握数控车床坐标系及坐标参数识读2。熟悉 G、T、F、S、M 指令、模态、初态非模态教学难点：掌握数控车床坐标系及坐标参数识读复习旧课要点：1.数控加工的一般原则有哪些?2.数控加工有哪些工艺文件？3.对零件工艺分析的一般步骤是怎样？布置作业：1。分别说出机械原点、工件编程原点及程序原点的位置。2.请指出 G、T、F、S、M 是什么指令教学后记： 经过教学，大部分学生较好的认识都数控车床的特点，增强了专业知识，并且能够掌握编程的基础知识，了解到机床坐标系的定义，理解清楚模态与非模态的区别。课题三 数控车床的入门及编程基础知识一、学习目的1。了解数控车床加工特点以及加工流程2。掌握数控车床坐标系及坐标参数识读3。熟悉 G、T、F、S、M 指令、模态、初态非模态二、新课讲授（一）、数控车床入门的知识1、数控的定义：数控是指用数字来控制，通过计算机进行自动控制的技术通称为数控技术。2、数控机床的特点：（1）、具有高度柔性， (2）、加工精度高， （3）、加工质量稳定、可靠。 （4)、生产率高。 （5）、改善劳动条件。 （6）、利于生产管理现代化。3、数控机床的组成和工作原理 (1）、数控机床的组成数控机床一般由输入输出设备、CNC 装置（或称 CNC 单元）、伺服单元 、驱 动装 置(或称 执行 机构）、可编程控制器 PLC 及电气控制装置、辅助装置、机床本体及测量装置组成.上图是数控机床的组成框图，其中除机床本体之外的部分统称为计算机数控(CNC）系统.（2）、工作步骤 在数控机床上加工零件通常经过以下几个步骤：4、数控车床编程的基础知识数控车床之所以能够自动加工出不同形状、尺寸及高精度的零件，是因为数控车床按事先编制好的加工程序，经其数控装置“接收”和“处理”，从而实现对零件的自动加工的控制.使用数控车床加工零件时,首先要做的工作就是编制加工程序。从分析零件图样到获得数控车床所需控制介质(加工程序单或数控带等）的全过程，称为程序编制，其主要内容和一般过程如下图所示： 以 图 形 ...
