900吨架桥机架梁工序中几种工况的讨论

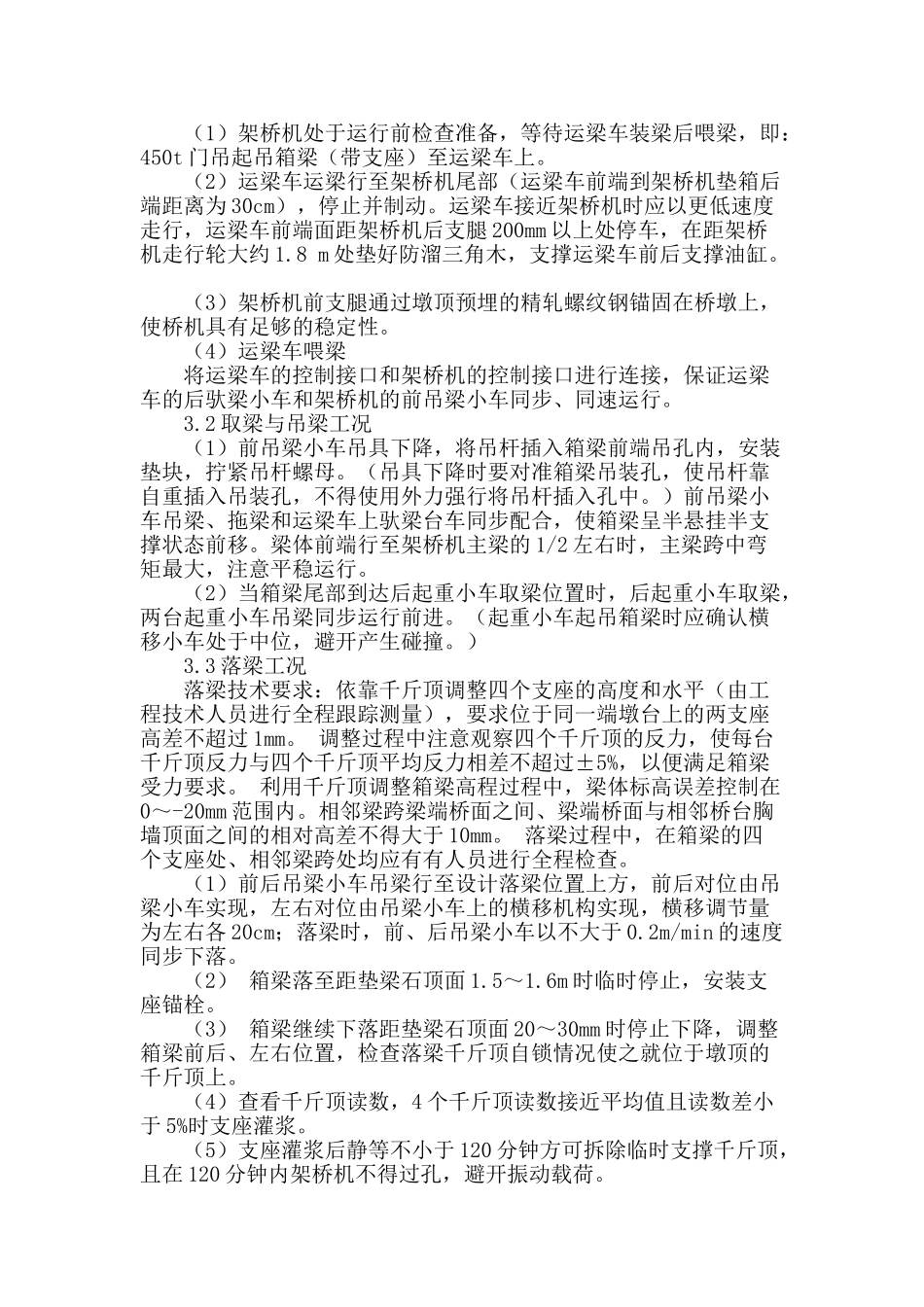

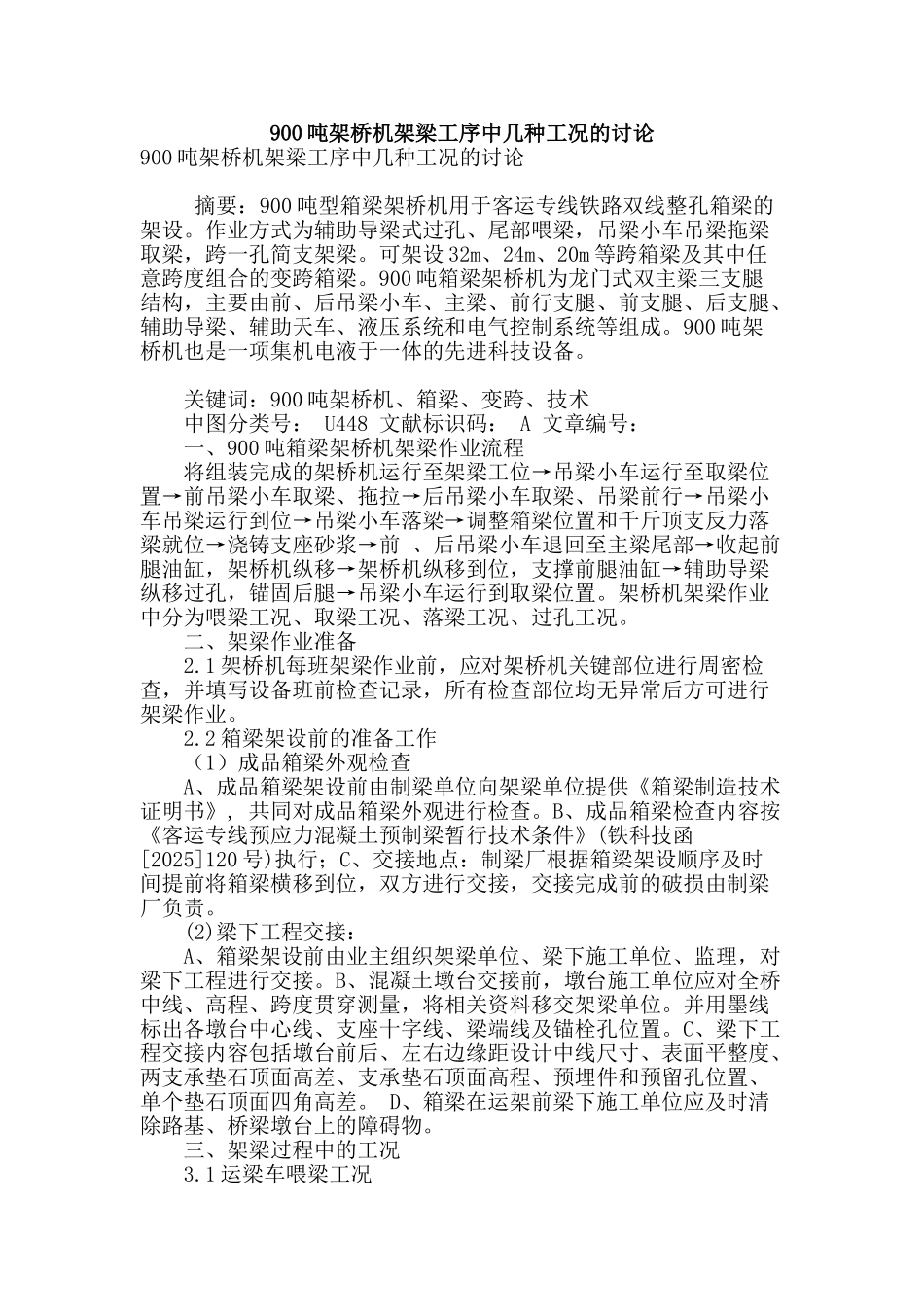

900 吨架桥机架梁工序中几种工况的讨论900 吨架桥机架梁工序中几种工况的讨论 摘要：900 吨型箱梁架桥机用于客运专线铁路双线整孔箱梁的架设。作业方式为辅助导梁式过孔、尾部喂梁，吊梁小车吊梁拖梁取梁，跨一孔简支架梁。可架设 32m、24m、20m 等跨箱梁及其中任意跨度组合的变跨箱梁。900 吨箱梁架桥机为龙门式双主梁三支腿结构，主要由前、后吊梁小车、主梁、前行支腿、前支腿、后支腿、辅助导梁、辅助天车、液压系统和电气控制系统等组成。900 吨架桥机也是一项集机电液于一体的先进科技设备。 关键词：900 吨架桥机、箱梁、变跨、技术 中图分类号： U448 文献标识码： A 文章编号： 一、900 吨箱梁架桥机架梁作业流程 将组装完成的架桥机运行至架梁工位→吊梁小车运行至取梁位置→前吊梁小车取梁、拖拉→后吊梁小车取梁、吊梁前行→吊梁小车吊梁运行到位→吊梁小车落梁→调整箱梁位置和千斤顶支反力落梁就位→浇铸支座砂浆→前 、后吊梁小车退回至主梁尾部→收起前腿油缸，架桥机纵移→架桥机纵移到位，支撑前腿油缸→辅助导梁纵移过孔，锚固后腿→吊梁小车运行到取梁位置。架桥机架梁作业中分为喂梁工况、取梁工况、落梁工况、过孔工况。 二、架梁作业准备 2.1 架桥机每班架梁作业前，应对架桥机关键部位进行周密检查，并填写设备班前检查记录，所有检查部位均无异常后方可进行架梁作业。 2.2 箱梁架设前的准备工作 （1）成品箱梁外观检查 A、成品箱梁架设前由制梁单位向架梁单位提供《箱梁制造技术证明书》, 共同对成品箱梁外观进行检查。B、成品箱梁检查内容按《客运专线预应力混凝土预制梁暂行技术条件》(铁科技函[2025]120 号)执行；C、交接地点：制梁厂根据箱梁架设顺序及时间提前将箱梁横移到位，双方进行交接，交接完成前的破损由制梁厂负责。 (2)梁下工程交接： A、箱梁架设前由业主组织架梁单位、梁下施工单位、监理，对梁下工程进行交接。B、混凝土墩台交接前，墩台施工单位应对全桥中线、高程、跨度贯穿测量，将相关资料移交架梁单位。并用墨线标出各墩台中心线、支座十字线、梁端线及锚栓孔位置。C、梁下工程交接内容包括墩台前后、左右边缘距设计中线尺寸、表面平整度、两支承垫石顶面高差、支承垫石顶面高程、预埋件和预留孔位置、单个垫石顶面四角高差。 D、箱梁在运架前梁下施工单位应及时清除路基、桥梁墩台上的障碍物。 三、架梁过程中的工况 3.1 运梁车喂梁工况 （1）架桥机处于运行...
