9瓦斯防治系统设施

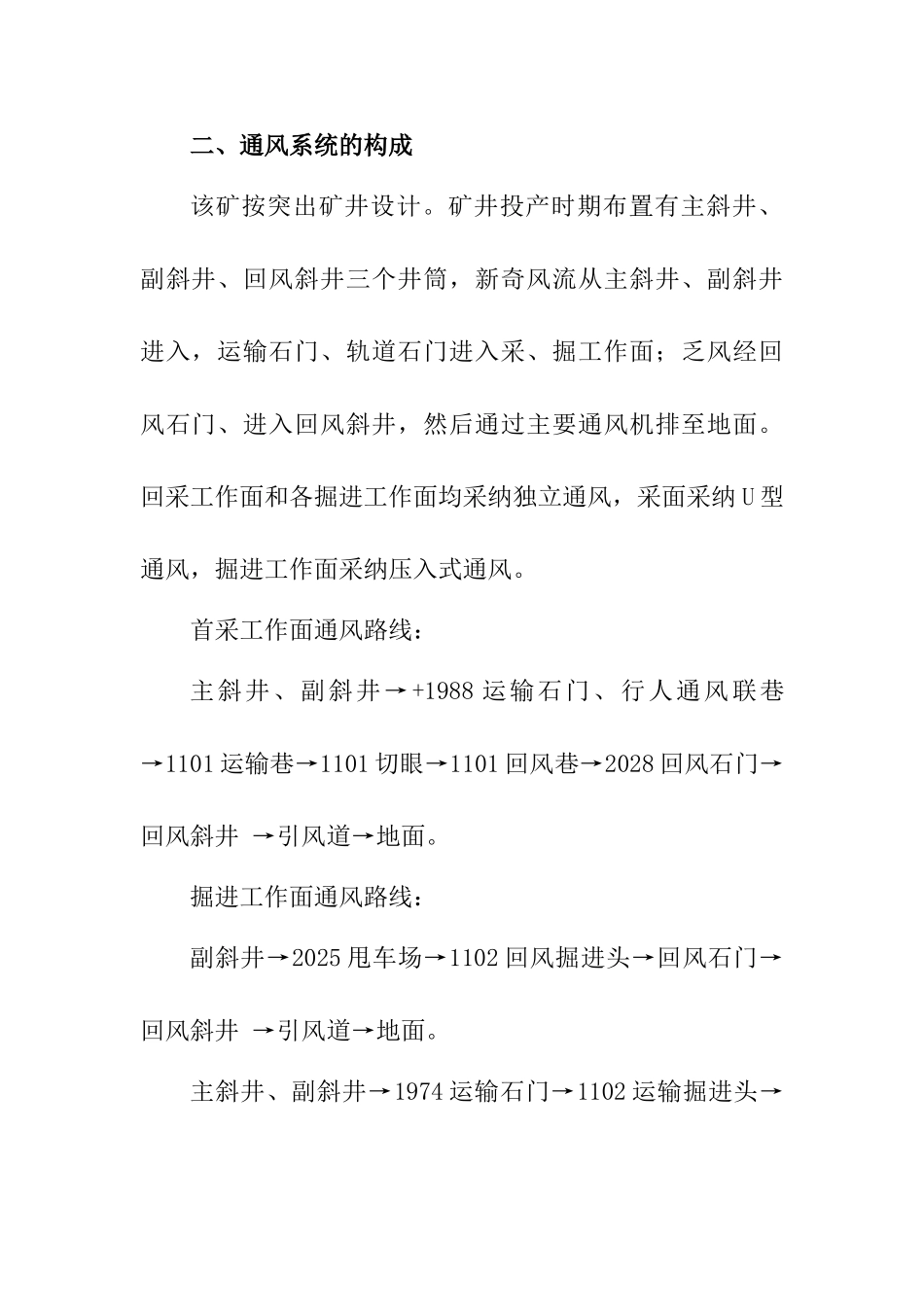

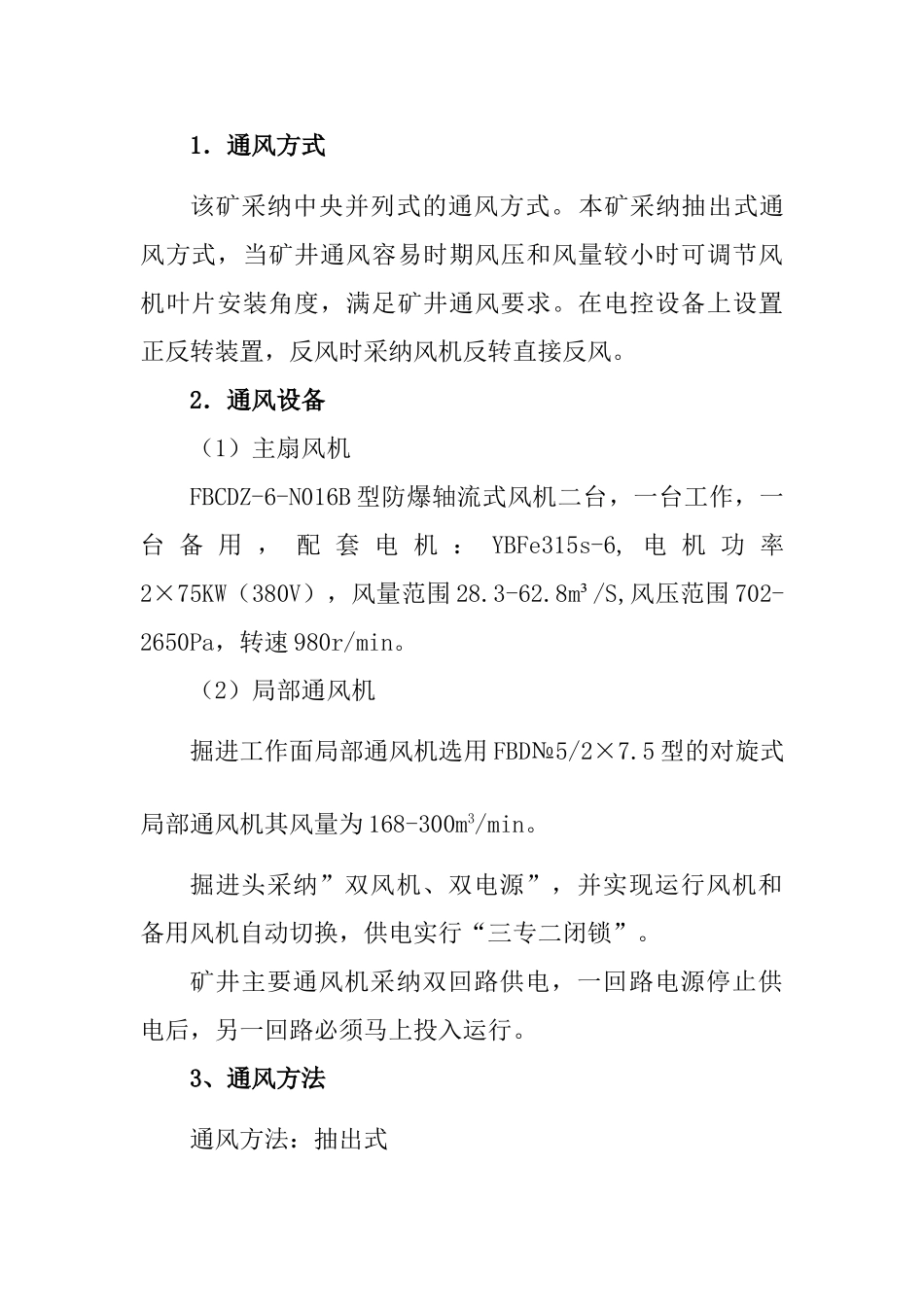

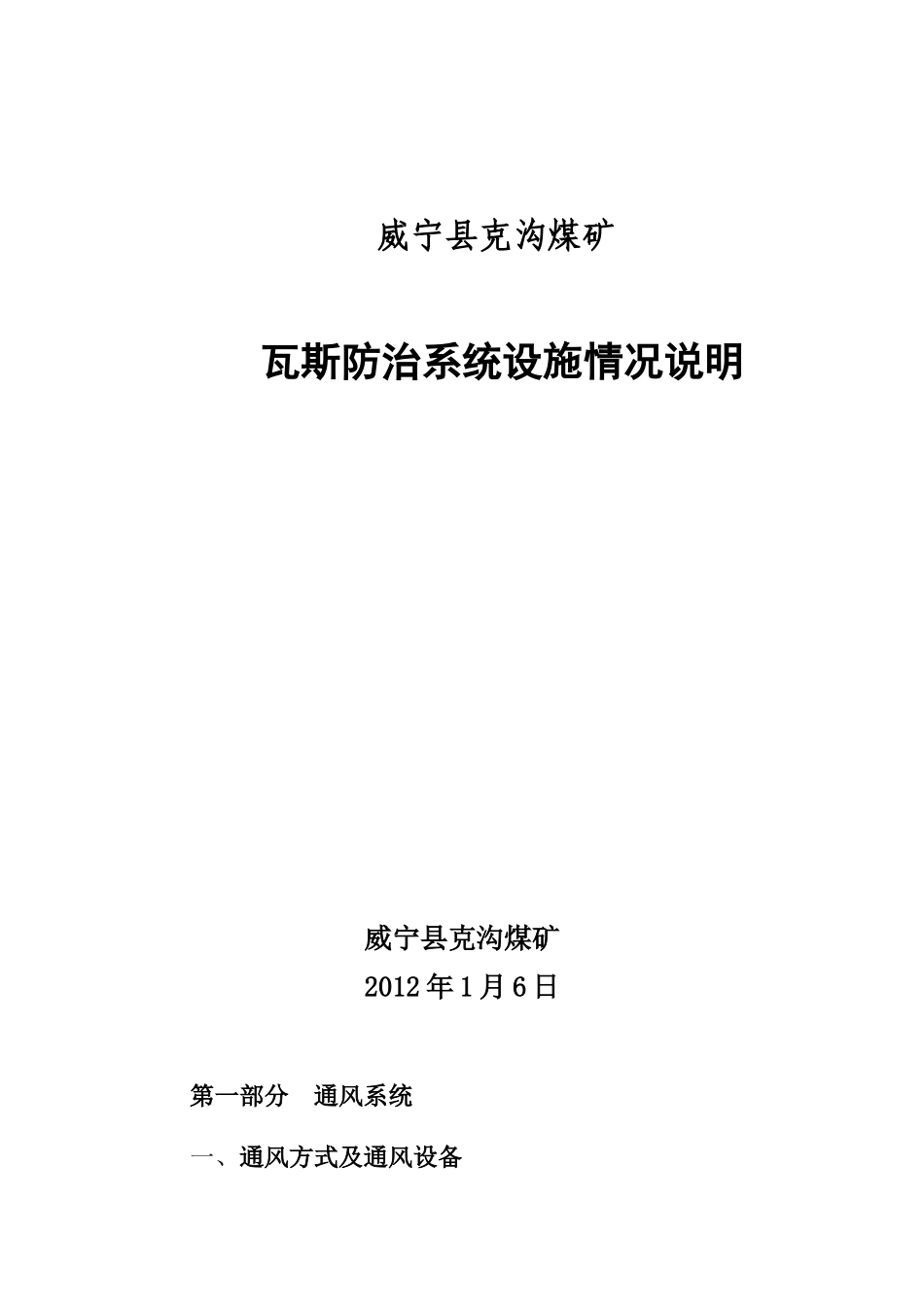

威宁县克沟煤矿瓦斯防治系统设施情况说明威宁县克沟煤矿2012 年 1 月 6 日第一部分 通风系统一、通风方式及通风设备1．通风方式该矿采纳中央并列式的通风方式。本矿采纳抽出式通风方式，当矿井通风容易时期风压和风量较小时可调节风机叶片安装角度，满足矿井通风要求。在电控设备上设置正反转装置，反风时采纳风机反转直接反风。2．通风设备（1）主扇风机FBCDZ-6-N016B 型防爆轴流式风机二台，一台工作，一台 备 用 ， 配 套 电 机 ： YBFe315s-6, 电 机 功 率2×75KW（380V），风量范围 28.3-62.8m³/S,风压范围 702-2650Pa，转速 980r/min。（2）局部通风机掘进工作面局部通风机选用 FBD№5/2×7.5 型的对旋式局部通风机其风量为 168-300m3/min。掘进头采纳”双风机、双电源”，并实现运行风机和备用风机自动切换，供电实行“三专二闭锁”。矿井主要通风机采纳双回路供电，一回路电源停止供电后，另一回路必须马上投入运行。3、通风方法通风方法：抽出式二、通风系统的构成该矿按突出矿井设计。矿井投产时期布置有主斜井、副斜井、回风斜井三个井筒，新奇风流从主斜井、副斜井进入，运输石门、轨道石门进入采、掘工作面；乏风经回风石门、进入回风斜井，然后通过主要通风机排至地面。回采工作面和各掘进工作面均采纳独立通风，采面采纳 U 型通风，掘进工作面采纳压入式通风。首采工作面通风路线：主斜井、副斜井→+1988 运输石门、行人通风联巷→1101 运输巷→1101 切眼→1101 回风巷→2028 回风石门→回风斜井 →引风道→地面。掘进工作面通风路线：副斜井→2025 甩车场→1102 回风掘进头→回风石门→回风斜井 →引风道→地面。主斜井、副斜井→1974 运输石门→1102 运输掘进头→回风联巷→回风斜井 →引风道→地面。矿井投产时期，井下无独立通风的硐室。各硐室采纳扩散通风。矿井投产时期通风系统详见矿井投产时期通风系统及通风网络图。矿井开拓新水平和准备新采区的回风,必须引入总回风巷或主要回风巷中。三、井下通风风量调节设施1．在风井安全出口设有正反向风门。在+2028 回风石门与甩车场连接的巷道内、+2025 回风石门与甩车场连接的巷道内、+1974 运输石门掘进回风道与甩车场连接的巷道内设有正反向风门。2．在井底联络巷与回风斜井联络巷之间、在 1102 运输顺槽、1102 回风顺槽进风侧各设置 2 道正反向调节风门。3．在首采面运输顺槽与 1102 运输顺槽之间、1102 回风顺槽进风侧设...
