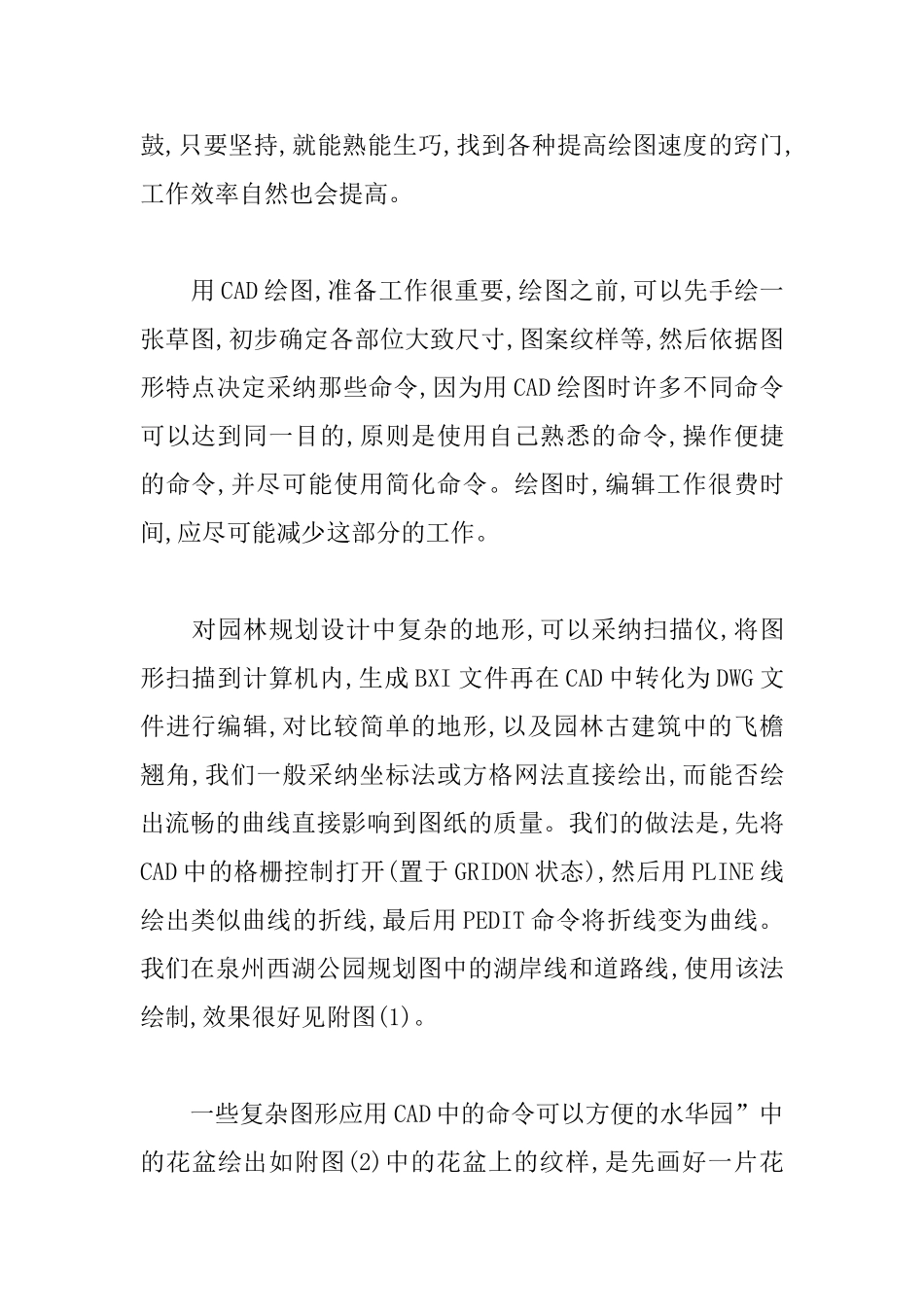

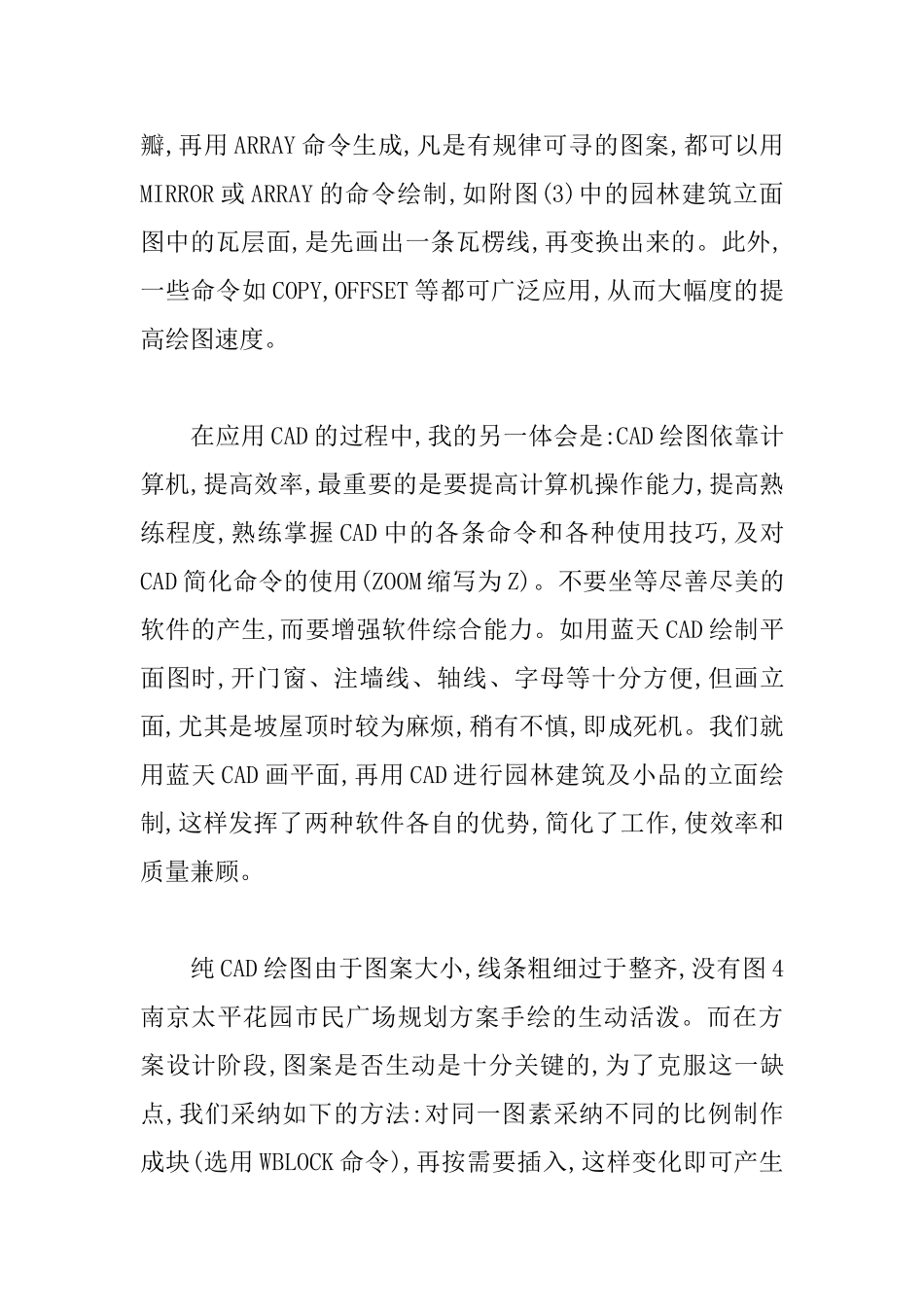

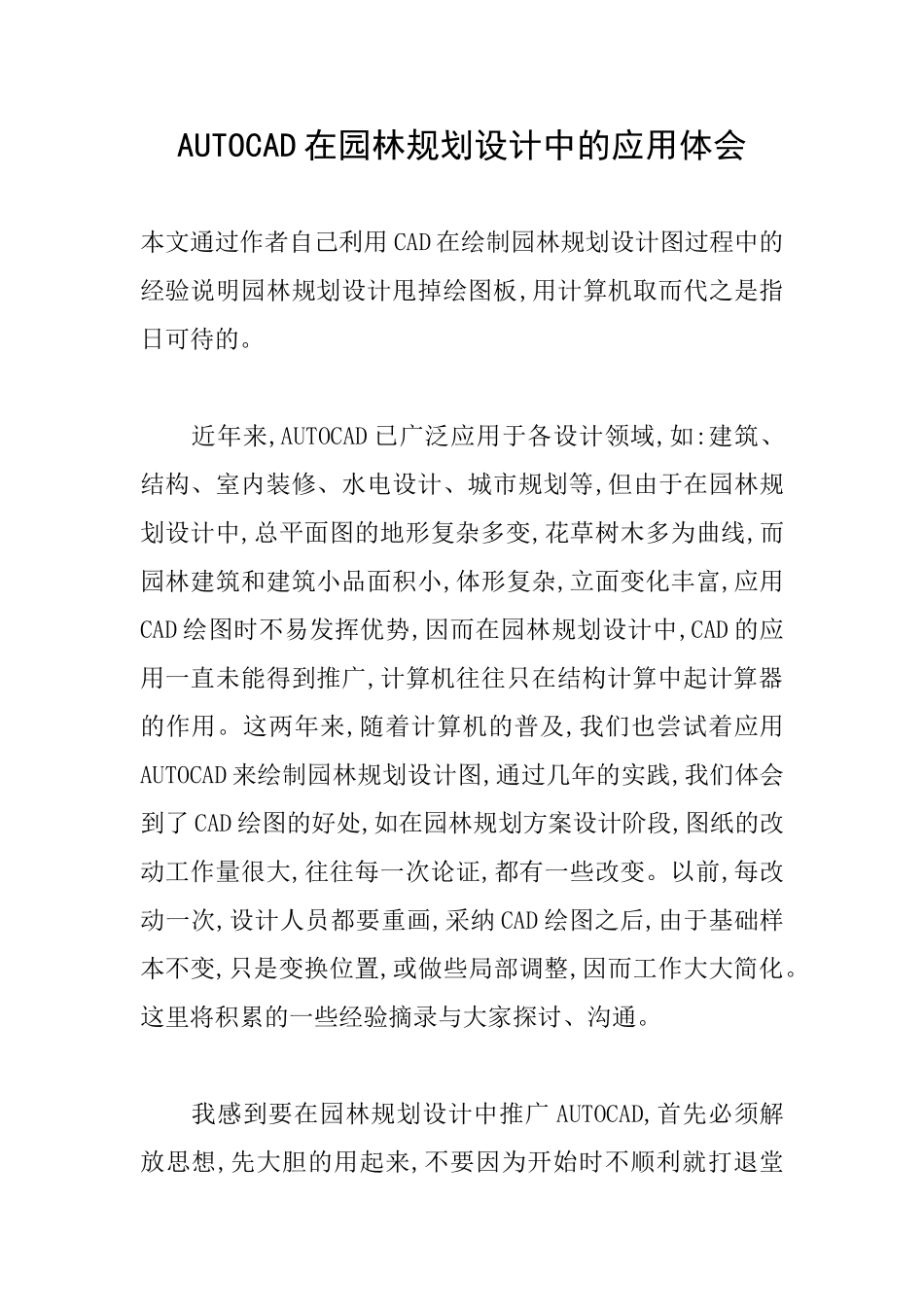

AUTOCAD 在园林规划设计中的应用体会本文通过作者自己利用 CAD 在绘制园林规划设计图过程中的经验说明园林规划设计甩掉绘图板,用计算机取而代之是指日可待的。 近年来,AUTOCAD 已广泛应用于各设计领域,如:建筑、结构、室内装修、水电设计、城市规划等,但由于在园林规划设计中,总平面图的地形复杂多变,花草树木多为曲线,而园林建筑和建筑小品面积小,体形复杂,立面变化丰富,应用CAD 绘图时不易发挥优势,因而在园林规划设计中,CAD 的应用一直未能得到推广,计算机往往只在结构计算中起计算器的作用。这两年来,随着计算机的普及,我们也尝试着应用AUTOCAD 来绘制园林规划设计图,通过几年的实践,我们体会到了 CAD 绘图的好处,如在园林规划方案设计阶段,图纸的改动工作量很大,往往每一次论证,都有一些改变。以前,每改动一次,设计人员都要重画,采纳 CAD 绘图之后,由于基础样本不变,只是变换位置,或做些局部调整,因而工作大大简化。这里将积累的一些经验摘录与大家探讨、沟通。 我感到要在园林规划设计中推广 AUTOCAD,首先必须解放思想,先大胆的用起来,不要因为开始时不顺利就打退堂鼓,只要坚持,就能熟能生巧,找到各种提高绘图速度的窍门,工作效率自然也会提高。 用 CAD 绘图,准备工作很重要,绘图之前,可以先手绘一张草图,初步确定各部位大致尺寸,图案纹样等,然后依据图形特点决定采纳那些命令,因为用 CAD 绘图时许多不同命令可以达到同一目的,原则是使用自己熟悉的命令,操作便捷的命令,并尽可能使用简化命令。绘图时,编辑工作很费时间,应尽可能减少这部分的工作。 对园林规划设计中复杂的地形,可以采纳扫描仪,将图形扫描到计算机内,生成 BXI 文件再在 CAD 中转化为 DWG 文件进行编辑,对比较简单的地形,以及园林古建筑中的飞檐翘角,我们一般采纳坐标法或方格网法直接绘出,而能否绘出流畅的曲线直接影响到图纸的质量。我们的做法是,先将CAD 中的格栅控制打开(置于 GRIDON 状态),然后用 PLINE 线绘出类似曲线的折线,最后用 PEDIT 命令将折线变为曲线。我们在泉州西湖公园规划图中的湖岸线和道路线,使用该法绘制,效果很好见附图(1)。 一些复杂图形应用 CAD 中的命令可以方便的水华园”中的花盆绘出如附图(2)中的花盆上的纹样,是先画好一片花瓣,再用 ARRAY 命令生成,凡是有规律可寻的图案,都可以用MIRROR 或 ARRAY 的命令绘制,如附图(3)中的园林建筑立面图中的瓦层面,是先画出一条瓦楞线,再变换出来的。此外,一些命令如...
