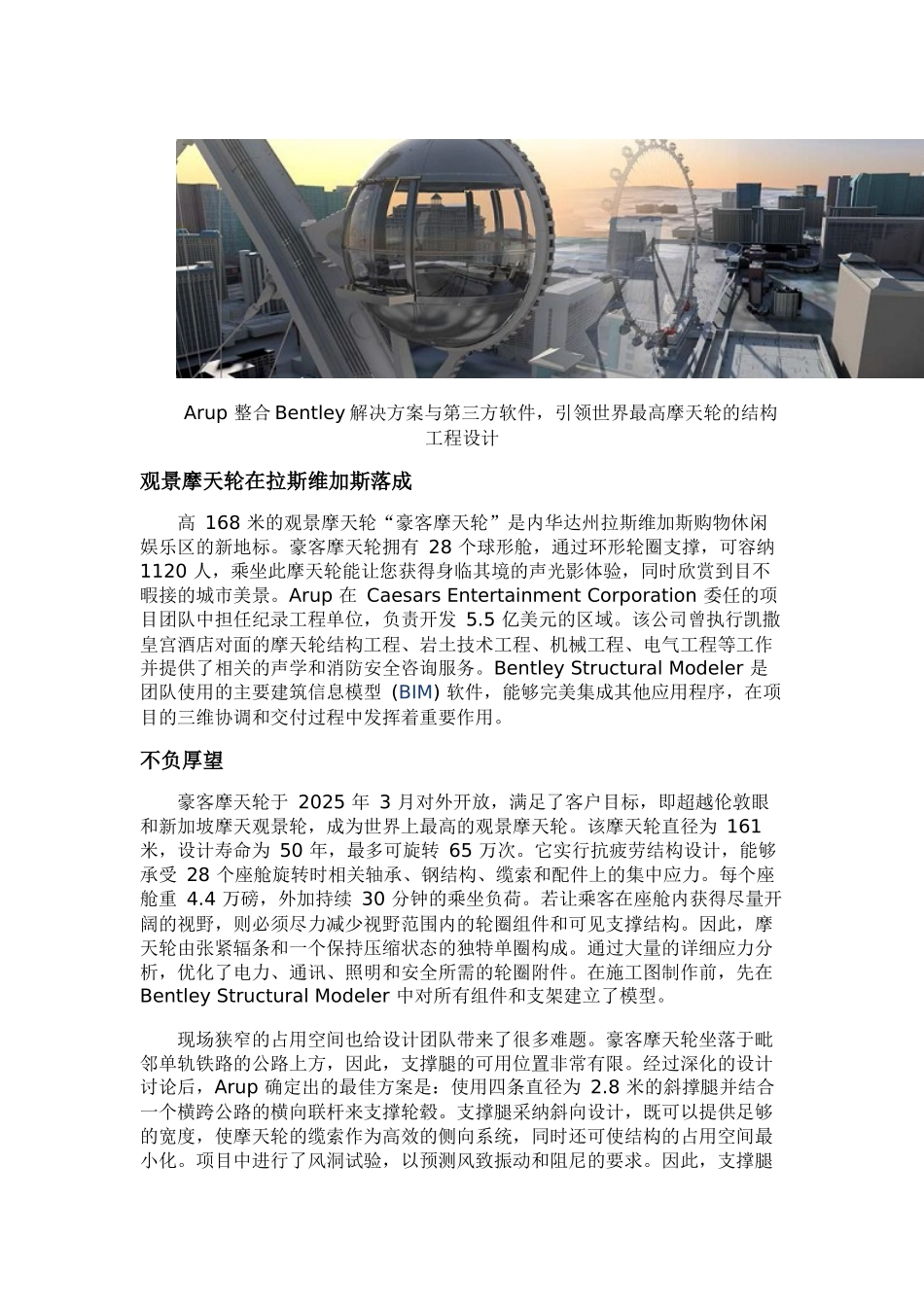

BIM软件Bentley助力世界最高摩天轮的三维设计VIP专享

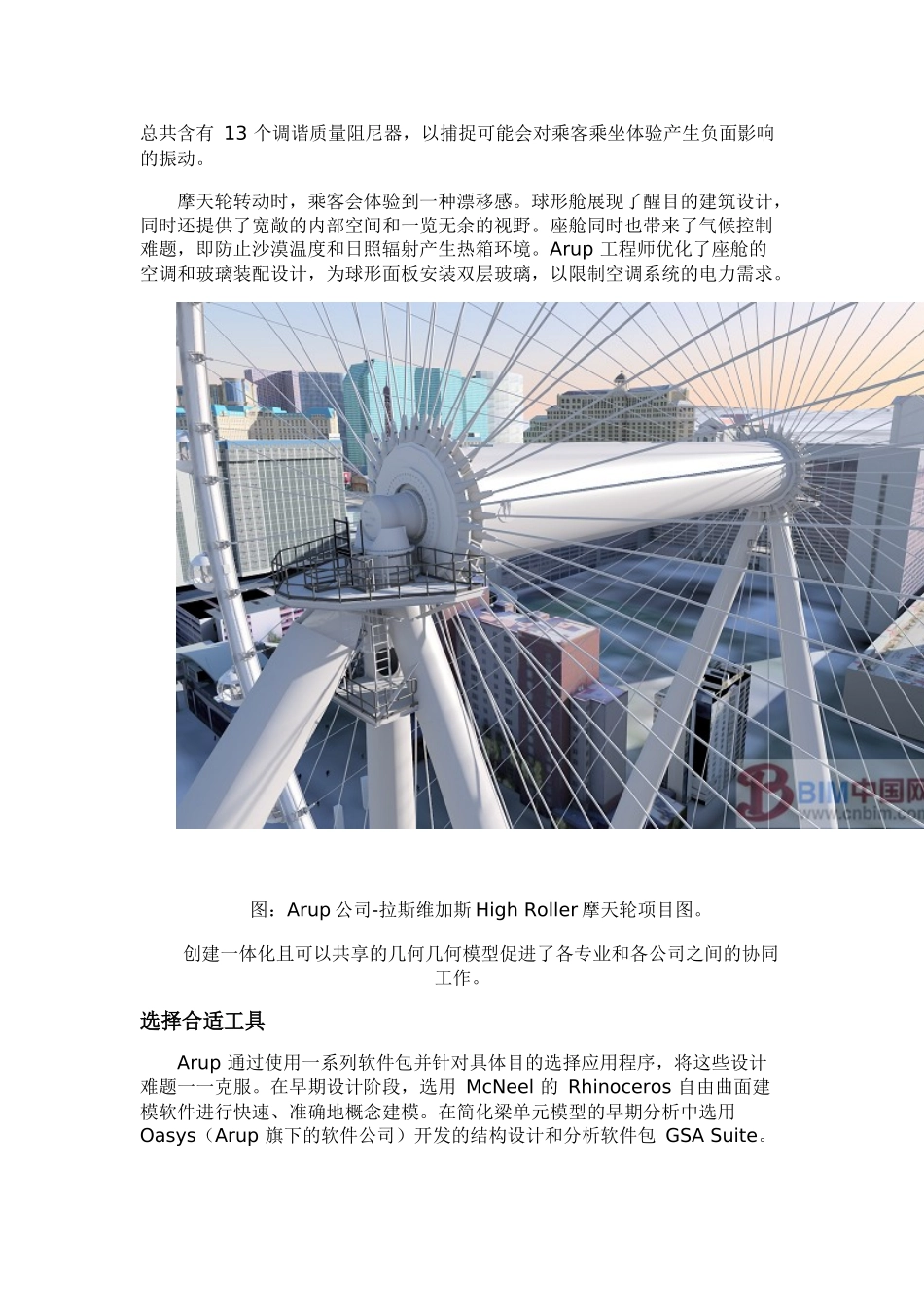

Arup 整合 Bentley 解决方案与第三方软件，引领世界最高摩天轮的结构工程设计观景摩天轮在拉斯维加斯落成高 168 米的观景摩天轮“豪客摩天轮”是内华达州拉斯维加斯购物休闲娱乐区的新地标。豪客摩天轮拥有 28 个球形舱，通过环形轮圈支撑，可容纳 1120 人，乘坐此摩天轮能让您获得身临其境的声光影体验，同时欣赏到目不暇接的城市美景。Arup 在 Caesars Entertainment Corporation 委任的项目团队中担任纪录工程单位，负责开发 5.5 亿美元的区域。该公司曾执行凯撒皇宫酒店对面的摩天轮结构工程、岩土技术工程、机械工程、电气工程等工作并提供了相关的声学和消防安全咨询服务。Bentley Structural Modeler 是团队使用的主要建筑信息模型 (BIM) 软件，能够完美集成其他应用程序，在项目的三维协调和交付过程中发挥着重要作用。不负厚望豪客摩天轮于 2025 年 3 月对外开放，满足了客户目标，即超越伦敦眼和新加坡摩天观景轮，成为世界上最高的观景摩天轮。该摩天轮直径为 161 米，设计寿命为 50 年，最多可旋转 65 万次。它实行抗疲劳结构设计，能够承受 28 个座舱旋转时相关轴承、钢结构、缆索和配件上的集中应力。每个座舱重 4.4 万磅，外加持续 30 分钟的乘坐负荷。若让乘客在座舱内获得尽量开阔的视野，则必须尽力减少视野范围内的轮圈组件和可见支撑结构。因此，摩天轮由张紧辐条和一个保持压缩状态的独特单圈构成。通过大量的详细应力分析，优化了电力、通讯、照明和安全所需的轮圈附件。在施工图制作前，先在 Bentley Structural Modeler 中对所有组件和支架建立了模型。现场狭窄的占用空间也给设计团队带来了很多难题。豪客摩天轮坐落于毗邻单轨铁路的公路上方，因此，支撑腿的可用位置非常有限。经过深化的设计讨论后，Arup 确定出的最佳方案是：使用四条直径为 2.8 米的斜撑腿并结合一个横跨公路的横向联杆来支撑轮毂。支撑腿采纳斜向设计，既可以提供足够的宽度，使摩天轮的缆索作为高效的侧向系统，同时还可使结构的占用空间最小化。项目中进行了风洞试验，以预测风致振动和阻尼的要求。因此，支撑腿总共含有 13 个调谐质量阻尼器，以捕捉可能会对乘客乘坐体验产生负面影响的振动。摩天轮转动时，乘客会体验到一种漂移感。球形舱展现了醒目的建筑设计，同时还提供了宽敞的内部空间和一览无余的视野。座舱同时也带来了气候控制难题，即防止沙漠温度和日照辐射产生热箱环境。Arup 工程师...
