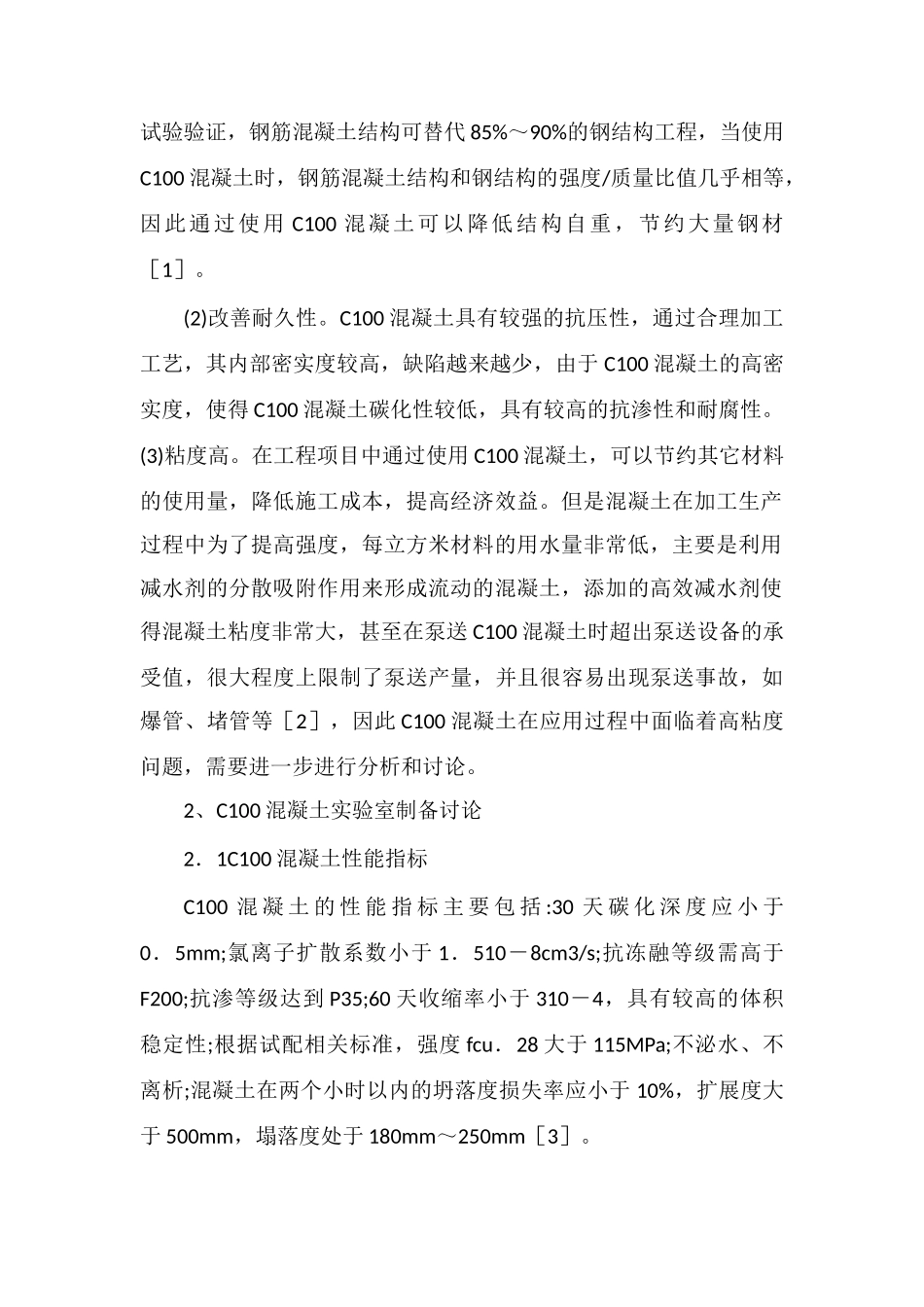

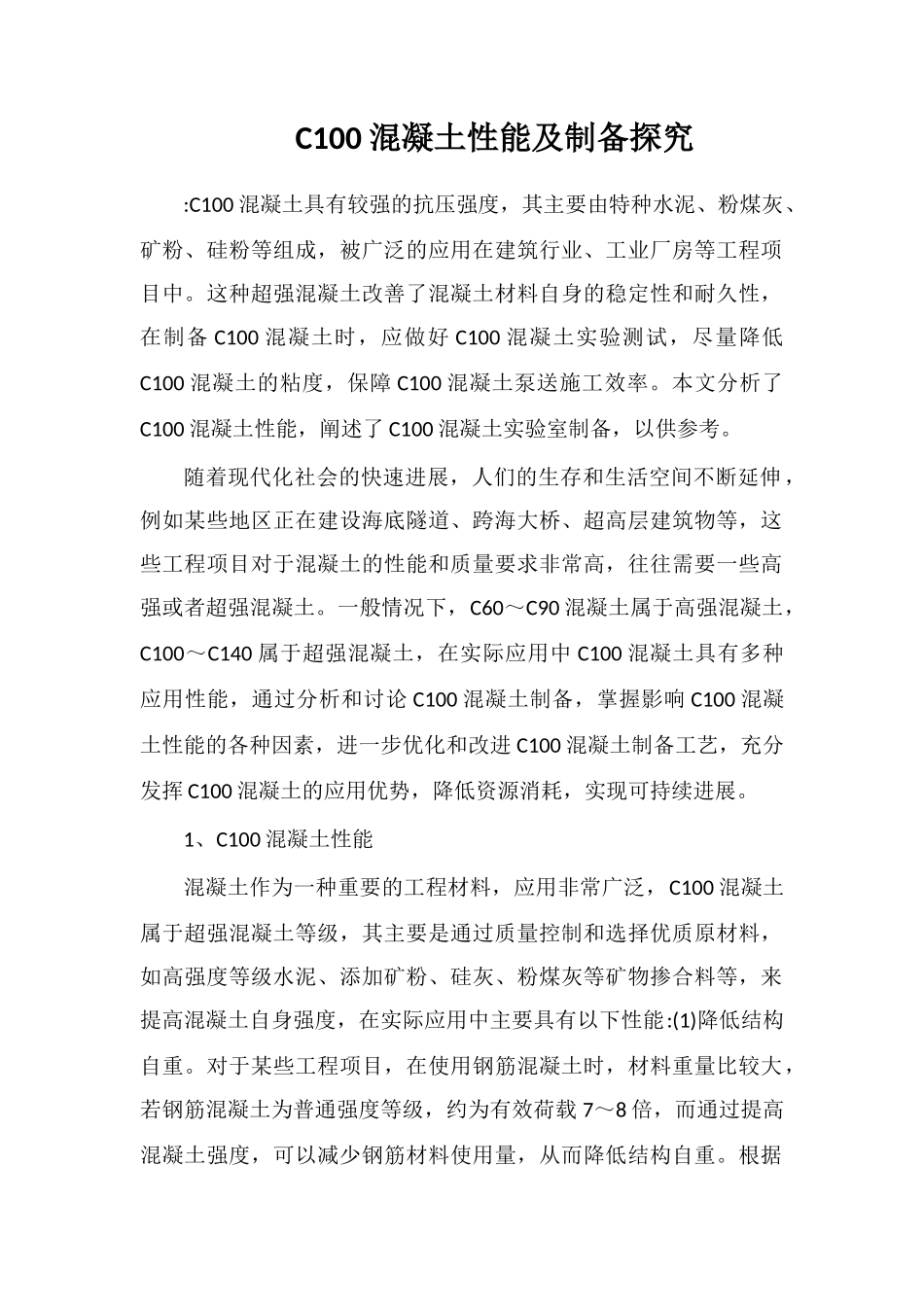

C100 混凝土性能及制备探究:C100 混凝土具有较强的抗压强度，其主要由特种水泥、粉煤灰、矿粉、硅粉等组成，被广泛的应用在建筑行业、工业厂房等工程项目中。这种超强混凝土改善了混凝土材料自身的稳定性和耐久性，在制备 C100 混凝土时，应做好 C100 混凝土实验测试，尽量降低C100 混凝土的粘度，保障 C100 混凝土泵送施工效率。本文分析了C100 混凝土性能，阐述了 C100 混凝土实验室制备，以供参考。随着现代化社会的快速进展，人们的生存和生活空间不断延伸，例如某些地区正在建设海底隧道、跨海大桥、超高层建筑物等，这些工程项目对于混凝土的性能和质量要求非常高，往往需要一些高强或者超强混凝土。一般情况下，C60～C90 混凝土属于高强混凝土，C100～C140 属于超强混凝土，在实际应用中 C100 混凝土具有多种应用性能，通过分析和讨论 C100 混凝土制备，掌握影响 C100 混凝土性能的各种因素，进一步优化和改进 C100 混凝土制备工艺，充分发挥 C100 混凝土的应用优势，降低资源消耗，实现可持续进展。1、C100 混凝土性能混凝土作为一种重要的工程材料，应用非常广泛，C100 混凝土属于超强混凝土等级，其主要是通过质量控制和选择优质原材料，如高强度等级水泥、添加矿粉、硅灰、粉煤灰等矿物掺合料等，来提高混凝土自身强度，在实际应用中主要具有以下性能:(1)降低结构自重。对于某些工程项目，在使用钢筋混凝土时，材料重量比较大，若钢筋混凝土为普通强度等级，约为有效荷载 7～8 倍，而通过提高混凝土强度，可以减少钢筋材料使用量，从而降低结构自重。根据试验验证，钢筋混凝土结构可替代 85%～90%的钢结构工程，当使用C100 混凝土时，钢筋混凝土结构和钢结构的强度/质量比值几乎相等，因此通过使用 C100 混凝土可以降低结构自重，节约大量钢材［1］。(2)改善耐久性。C100 混凝土具有较强的抗压性，通过合理加工工艺，其内部密实度较高，缺陷越来越少，由于 C100 混凝土的高密实度，使得 C100 混凝土碳化性较低，具有较高的抗渗性和耐腐性。(3)粘度高。在工程项目中通过使用 C100 混凝土，可以节约其它材料的使用量，降低施工成本，提高经济效益。但是混凝土在加工生产过程中为了提高强度，每立方米材料的用水量非常低，主要是利用减水剂的分散吸附作用来形成流动的混凝土，添加的高效减水剂使得混凝土粘度非常大，甚至在泵送 C100 混凝土时超出泵送设备的承受值，很大程度上限制了泵送产量，...
