cadence零件贴片封装制作的作业流程步骤

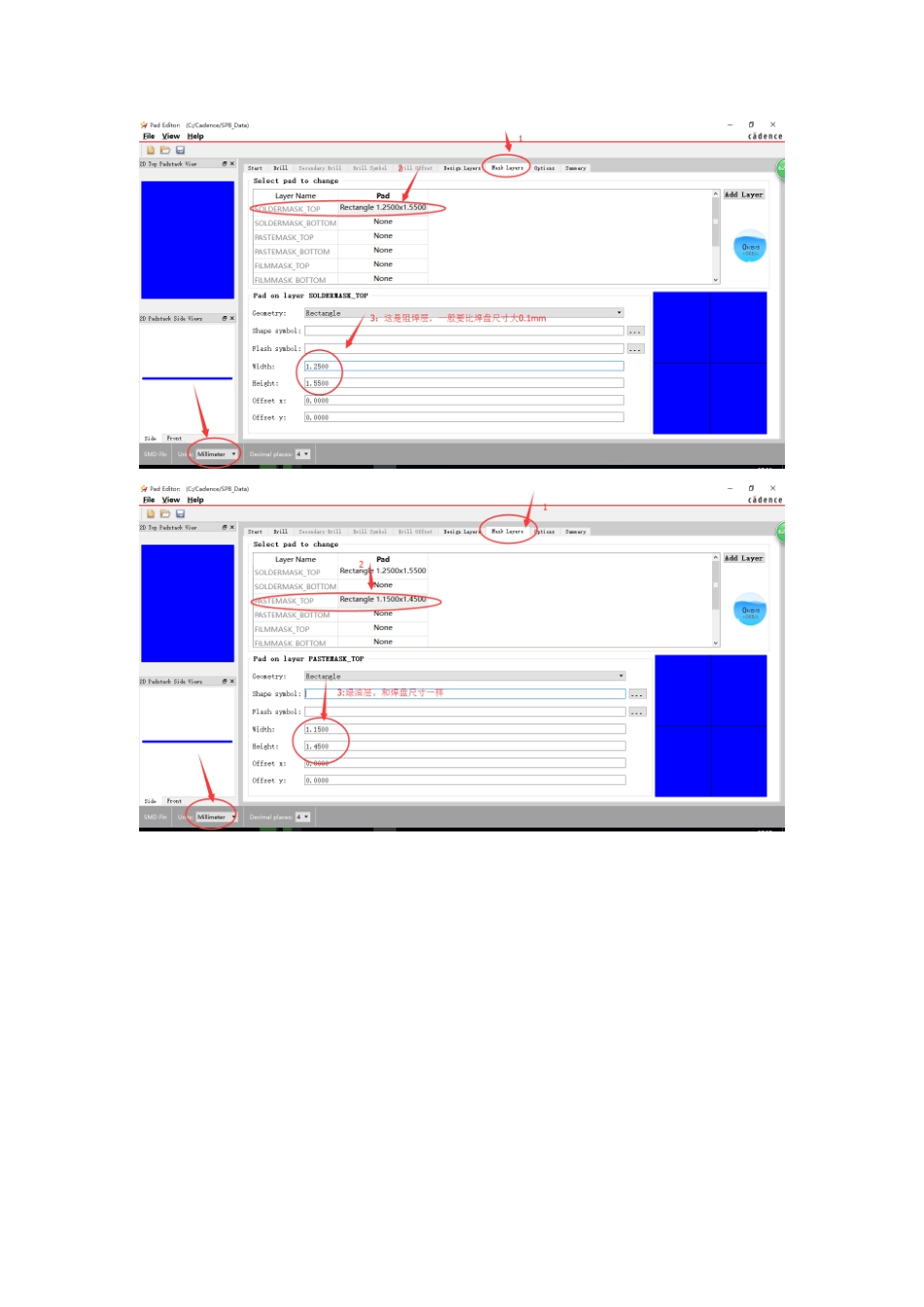

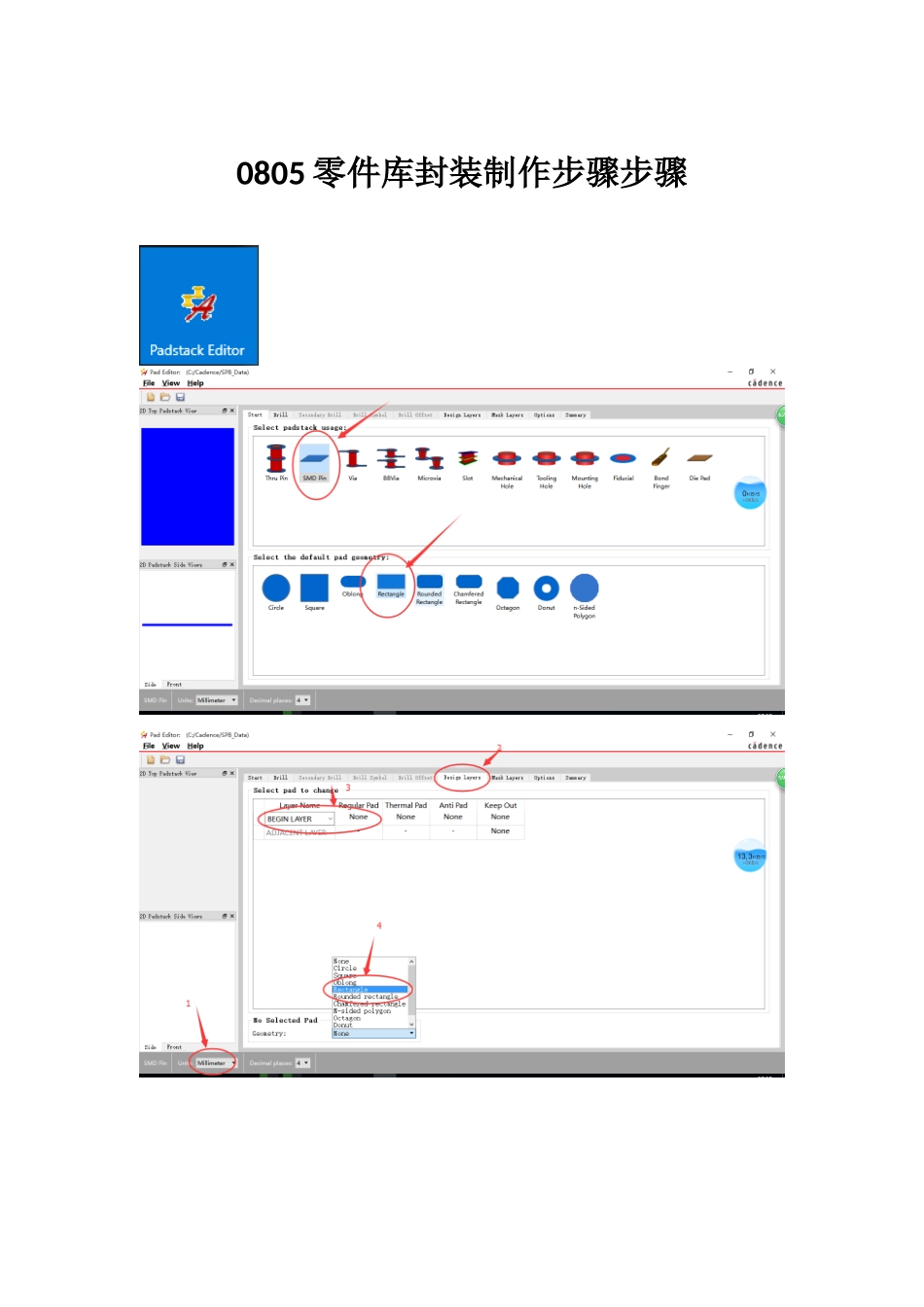

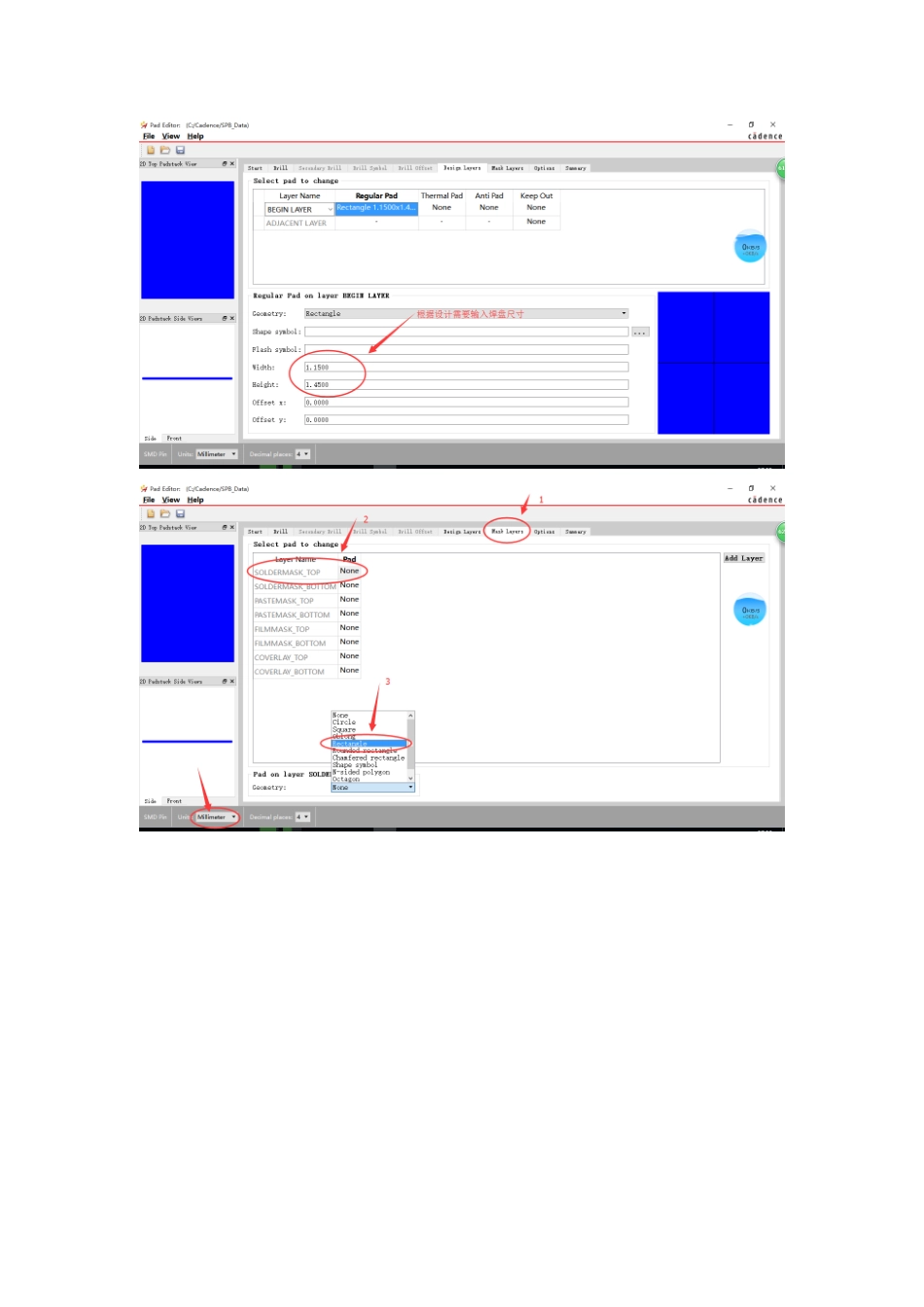

0805 零件库封装制作步骤步骤进入界面后，File ---> NEW 保留路径和创建焊盘要在一个文件夹完成上述步骤后，进入界面，首优异行相关设定Setup  design parametersApply  OKSetup  Grids完成上述设定后，界面以下Layout  pinsAdd  lineCommand:x 0 0.75Command:ix 1.8Command:iy -1.5Command:ix -1.8Command:iy 1.5Add  line，然后丝印层，选定工作层Command:x 0.6 0.94Command:ix -1.38Command:iy -1.88Command:ix 1.38鼠标右键，DONE Add  lineCommand:x 1.2 0.94Command:ix 1.38Command:iy -1.88Command:ix -1.38Add  RectangleCommand:x 2.65 1Command:x 2.65 -1接下来是参考编号Layout  labels  refdes分别在丝印层和装配层添加编号
