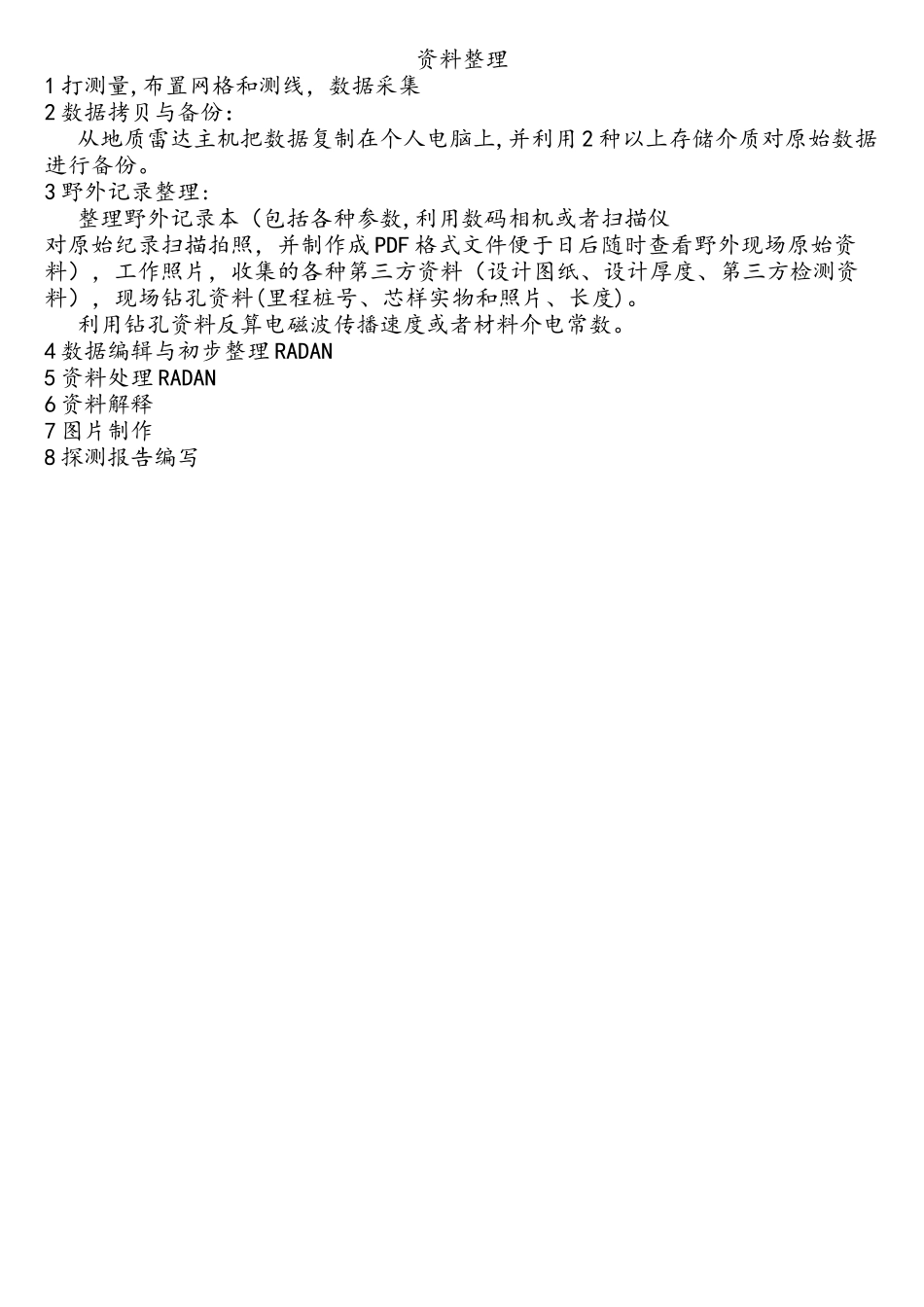

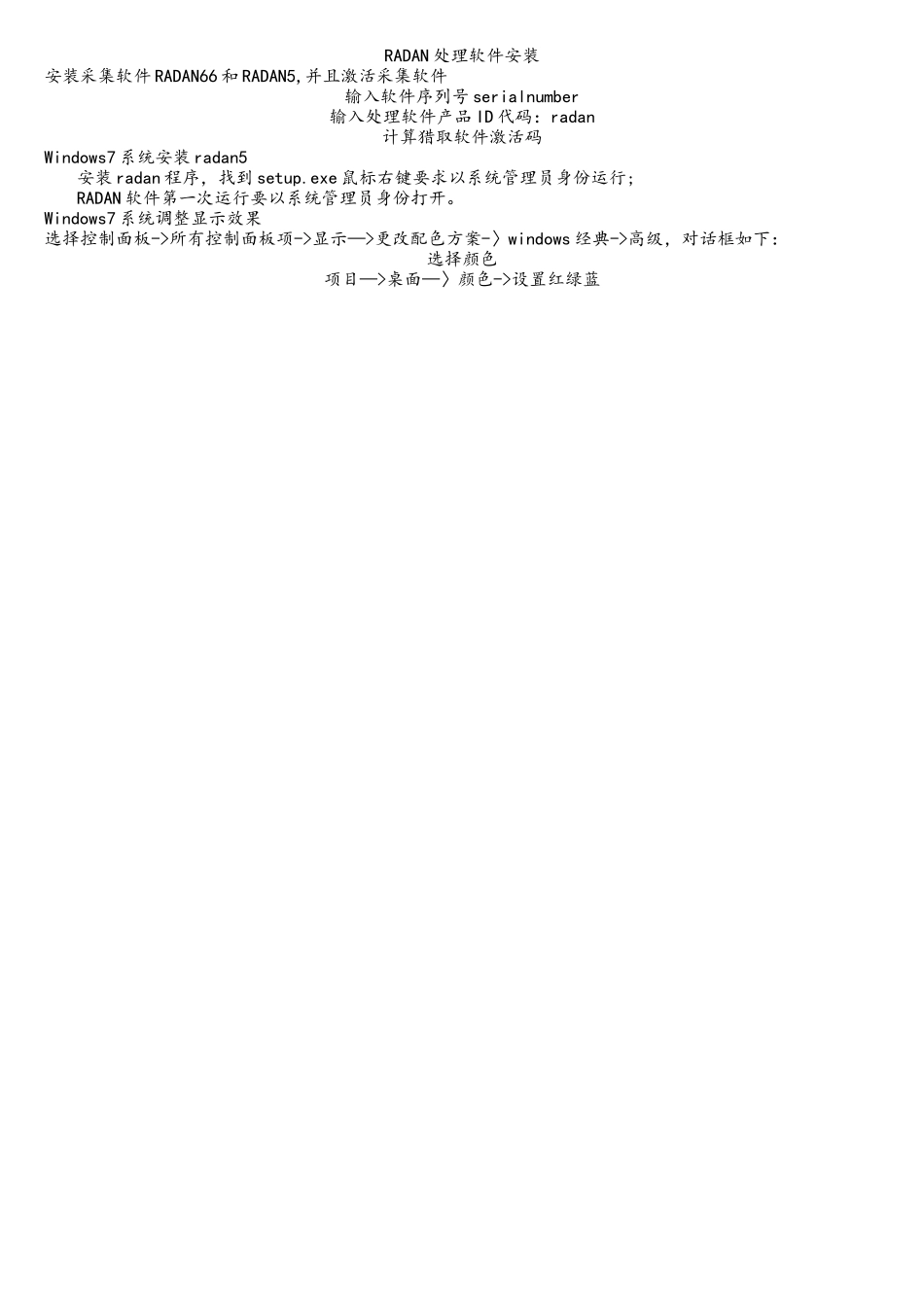

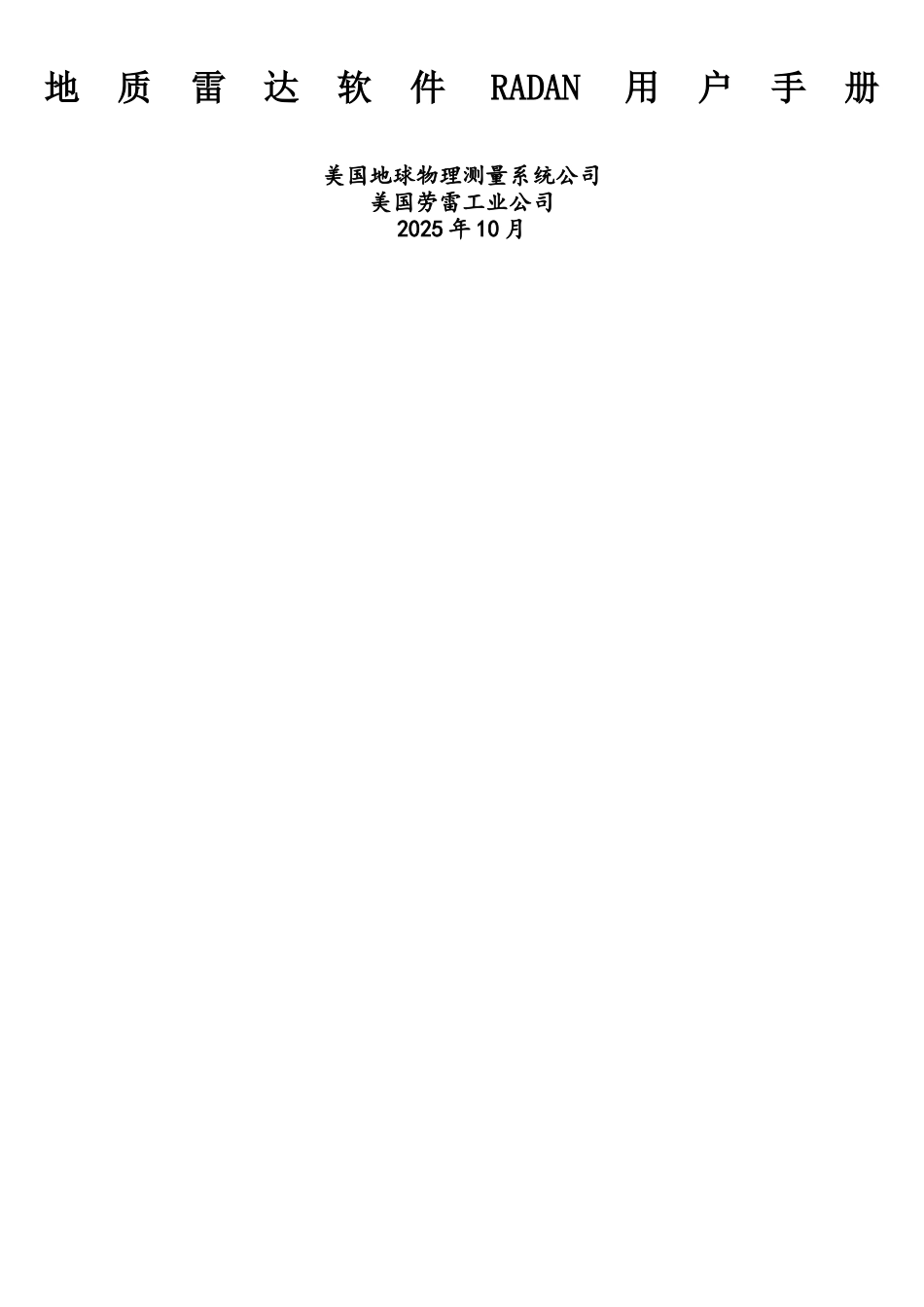

地质雷达软件RADAN用户手册美国地球物理测量系统公司美国劳雷工业公司2025 年 10 月RADAN 处理软件安装安装采集软件 RADAN66 和 RADAN5,并且激活采集软件输入软件序列号 serialnumber输入处理软件产品 ID 代码：radan计算猎取软件激活码Windows7 系统安装 radan5安装 radan 程序，找到 setup.exe 鼠标右键要求以系统管理员身份运行;RADAN 软件第一次运行要以系统管理员身份打开。Windows7 系统调整显示效果选择控制面板->所有控制面板项->显示—>更改配色方案-〉windows 经典->高级，对话框如下：选择颜色项目—>桌面—〉颜色->设置红绿蓝资料整理1 打测量,布置网格和测线，数据采集2 数据拷贝与备份：从地质雷达主机把数据复制在个人电脑上,并利用 2 种以上存储介质对原始数据进行备份。3 野外记录整理:整理野外记录本（包括各种参数,利用数码相机或者扫描仪对原始纪录扫描拍照，并制作成 PDF 格式文件便于日后随时查看野外现场原始资料），工作照片，收集的各种第三方资料（设计图纸、设计厚度、第三方检测资料），现场钻孔资料(里程桩号、芯样实物和照片、长度)。利用钻孔资料反算电磁波传播速度或者材料介电常数。4 数据编辑与初步整理 RADAN5 资料处理 RADAN6 资料解释7 图片制作8 探测报告编写IGSSI 地质雷达探测资料处理流程图数据备份,资料整理,资料处理,资料解释3 文件编辑 --- 剪切4 剖面方向调整5 距离归一化6 添加起始里程桩号7 剖面水平拉伸、压缩8 调整地面时间零点10 时间深度转换2 读入数据文件 (*.dzt)1 打开 RADAN 软件11 增益调整12 叠加去噪13 背景去除14 一维垂直滤波15 反褶积16 偏移归位17 希尔伯特变换静态校正18 高程修正频谱分析速度分析19 剖面追加21 交互式解释IIGSSI 处理软件功能模块介绍基本工具打开数据文件,显示雷达数据剖面。保存数据文件，保存雷达剖面。选择数据块，选择目标数据剖面.剪切数据块，切除多余数据剖面。保存数据块，单独保存雷达数据剖面。复制剖面图像至剪贴板，地质雷达剖面制作图片.编辑数据文件头，输入相关参数:标记间隔、扫描数、介电常数、信号位置;编辑标记信息、补充漏打的标记、删除多余标记信息.线扫描显示方式、以灰阶图或者彩色图形式显示雷达剖面.波形加变面积显示方式、以波列图形式显示雷达剖面。线扫描+波形显示方式波形显示方式，以波形方式显示雷达剖面,做频谱分析,显示雷达工作频段。三维数据体显示时间切片显...
