DCS控制系统与西门子PLC间的数据通讯

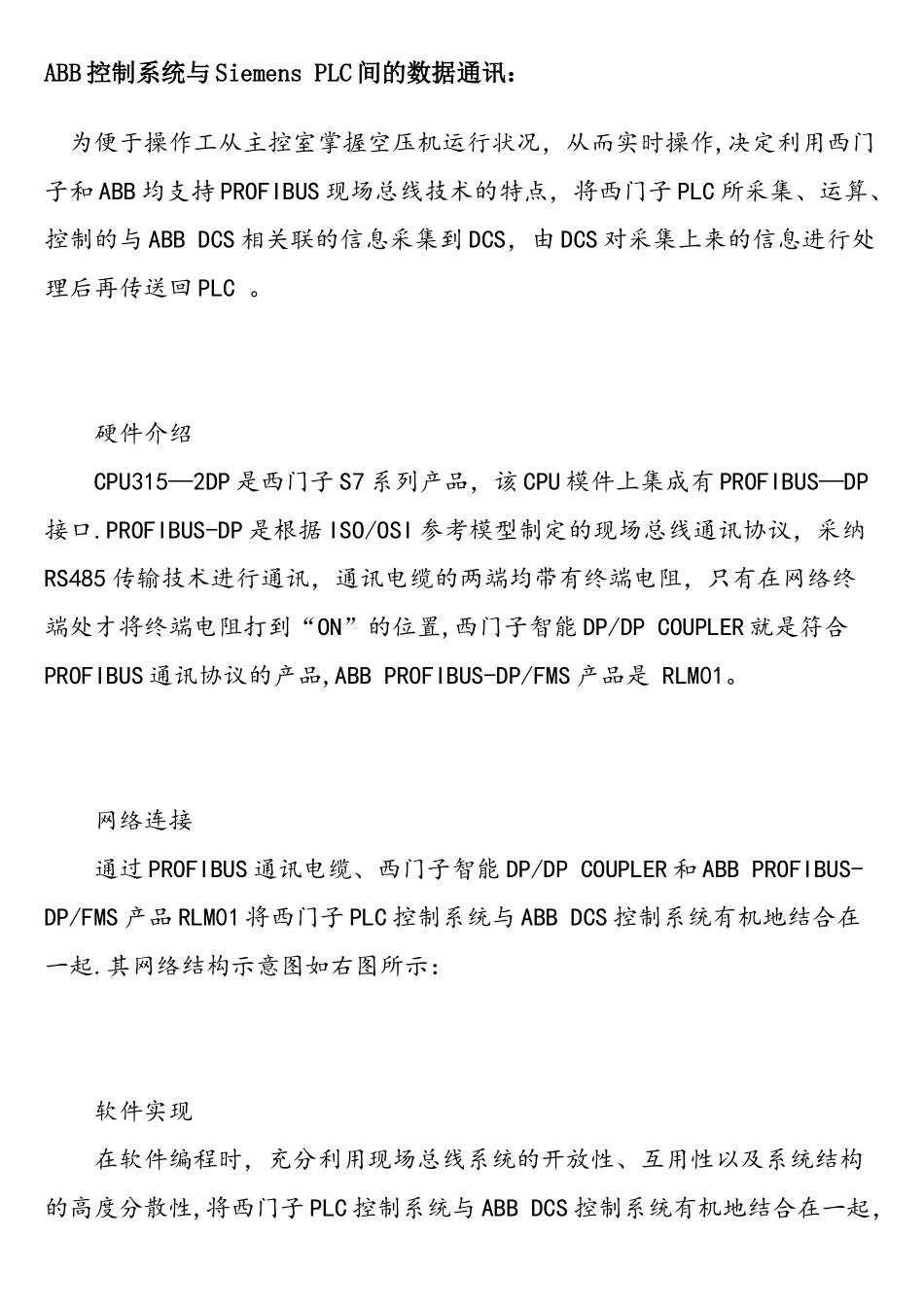

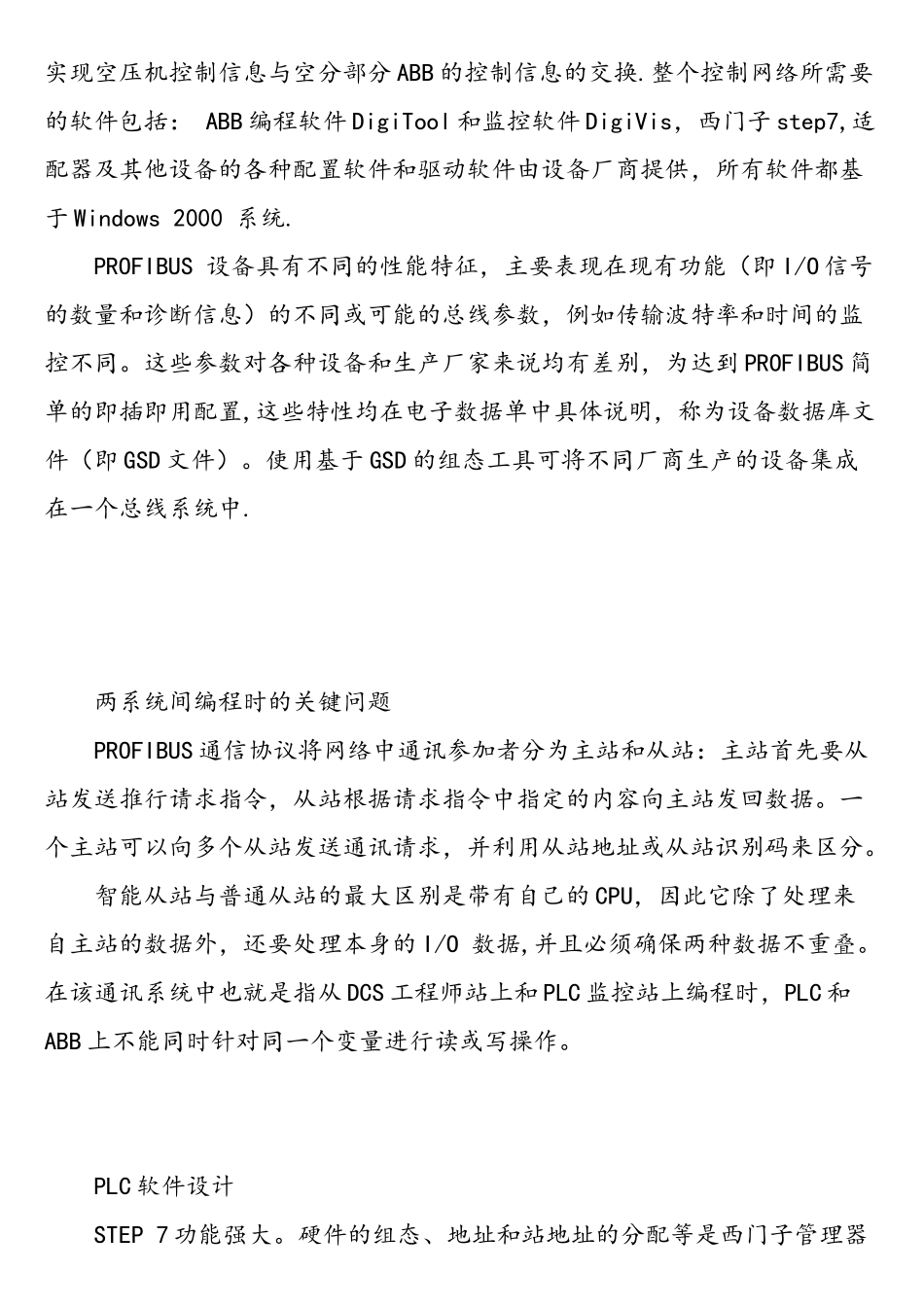

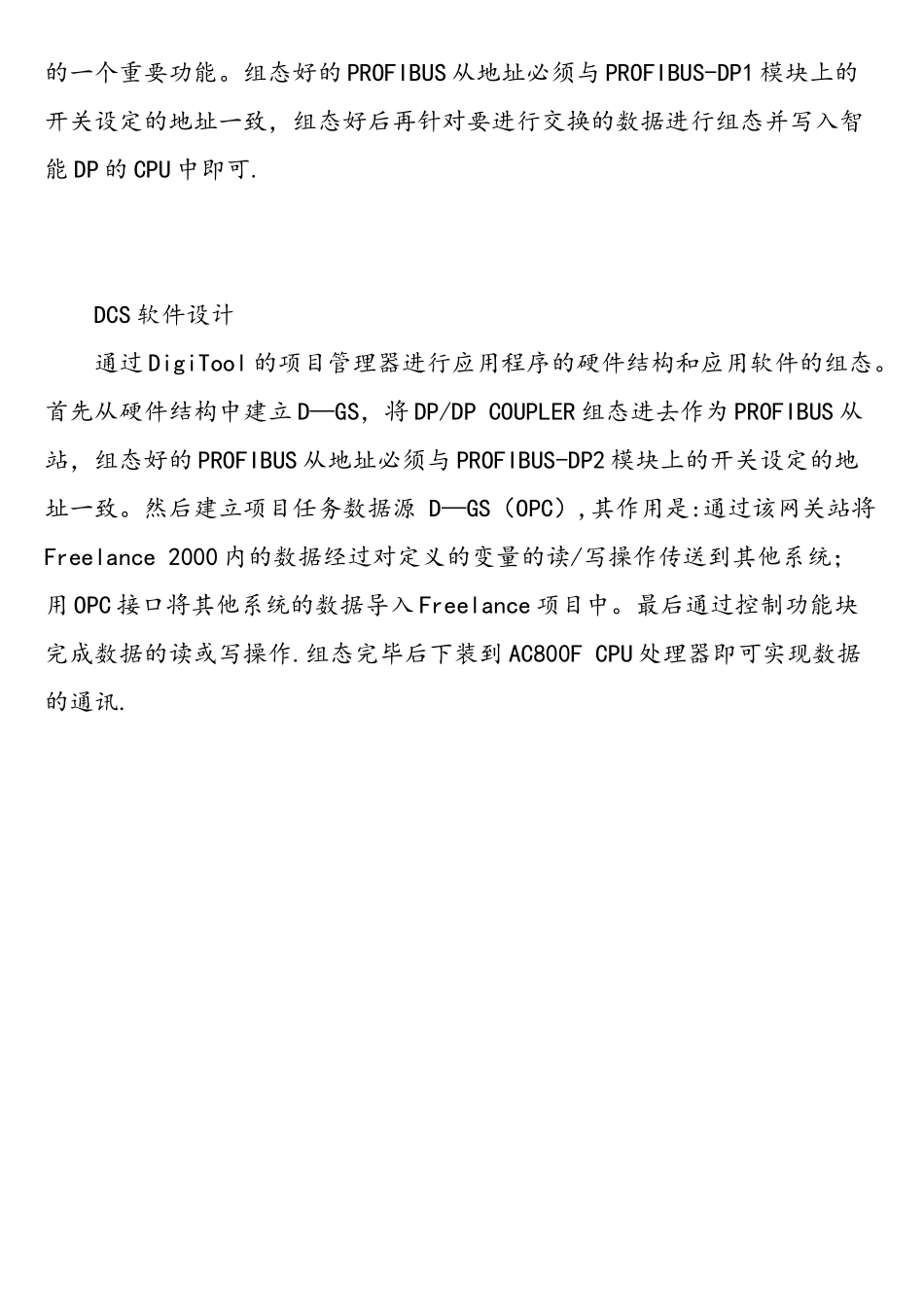

ABB 控制系统与 Siemens PLC 间的数据通讯： 为便于操作工从主控室掌握空压机运行状况，从而实时操作,决定利用西门子和 ABB 均支持 PROFIBUS 现场总线技术的特点，将西门子 PLC 所采集、运算、控制的与 ABB DCS 相关联的信息采集到 DCS，由 DCS 对采集上来的信息进行处理后再传送回 PLC 。 硬件介绍 CPU315—2DP 是西门子 S7 系列产品，该 CPU 模件上集成有 PROFIBUS—DP接口.PROFIBUS-DP 是根据 ISO/OSI 参考模型制定的现场总线通讯协议，采纳RS485 传输技术进行通讯，通讯电缆的两端均带有终端电阻，只有在网络终端处才将终端电阻打到“ON”的位置,西门子智能 DP/DP COUPLER 就是符合PROFIBUS 通讯协议的产品,ABB PROFIBUS-DP/FMS 产品是 RLM01。 网络连接 通过 PROFIBUS 通讯电缆、西门子智能 DP/DP COUPLER 和 ABB PROFIBUS-DP/FMS 产品 RLM01 将西门子 PLC 控制系统与 ABB DCS 控制系统有机地结合在一起.其网络结构示意图如右图所示： 软件实现 在软件编程时，充分利用现场总线系统的开放性、互用性以及系统结构的高度分散性,将西门子 PLC 控制系统与 ABB DCS 控制系统有机地结合在一起，实现空压机控制信息与空分部分 ABB 的控制信息的交换.整个控制网络所需要的软件包括： ABB 编程软件 DigiTool 和监控软件 DigiVis，西门子 step7,适配器及其他设备的各种配置软件和驱动软件由设备厂商提供，所有软件都基于 Windows 2000 系统. PROFIBUS 设备具有不同的性能特征，主要表现在现有功能（即 I/O 信号的数量和诊断信息）的不同或可能的总线参数，例如传输波特率和时间的监控不同。这些参数对各种设备和生产厂家来说均有差别，为达到 PROFIBUS 简单的即插即用配置,这些特性均在电子数据单中具体说明，称为设备数据库文件（即 GSD 文件）。使用基于 GSD 的组态工具可将不同厂商生产的设备集成在一个总线系统中. 两系统间编程时的关键问题 PROFIBUS 通信协议将网络中通讯参加者分为主站和从站：主站首先要从站发送推行请求指令，从站根据请求指令中指定的内容向主站发回数据。一个主站可以向多个从站发送通讯请求，并利用从站地址或从站识别码来区分。 智能从站与普通从站的最大区别是带有自己的 CPU，因此它除了处理来自主站的数据外，还要处理本身的 I/O 数据,并且必须确保两种数据不重叠。在该通讯系统中也就是指从 DCS 工程师站上和 PLC 监控...
