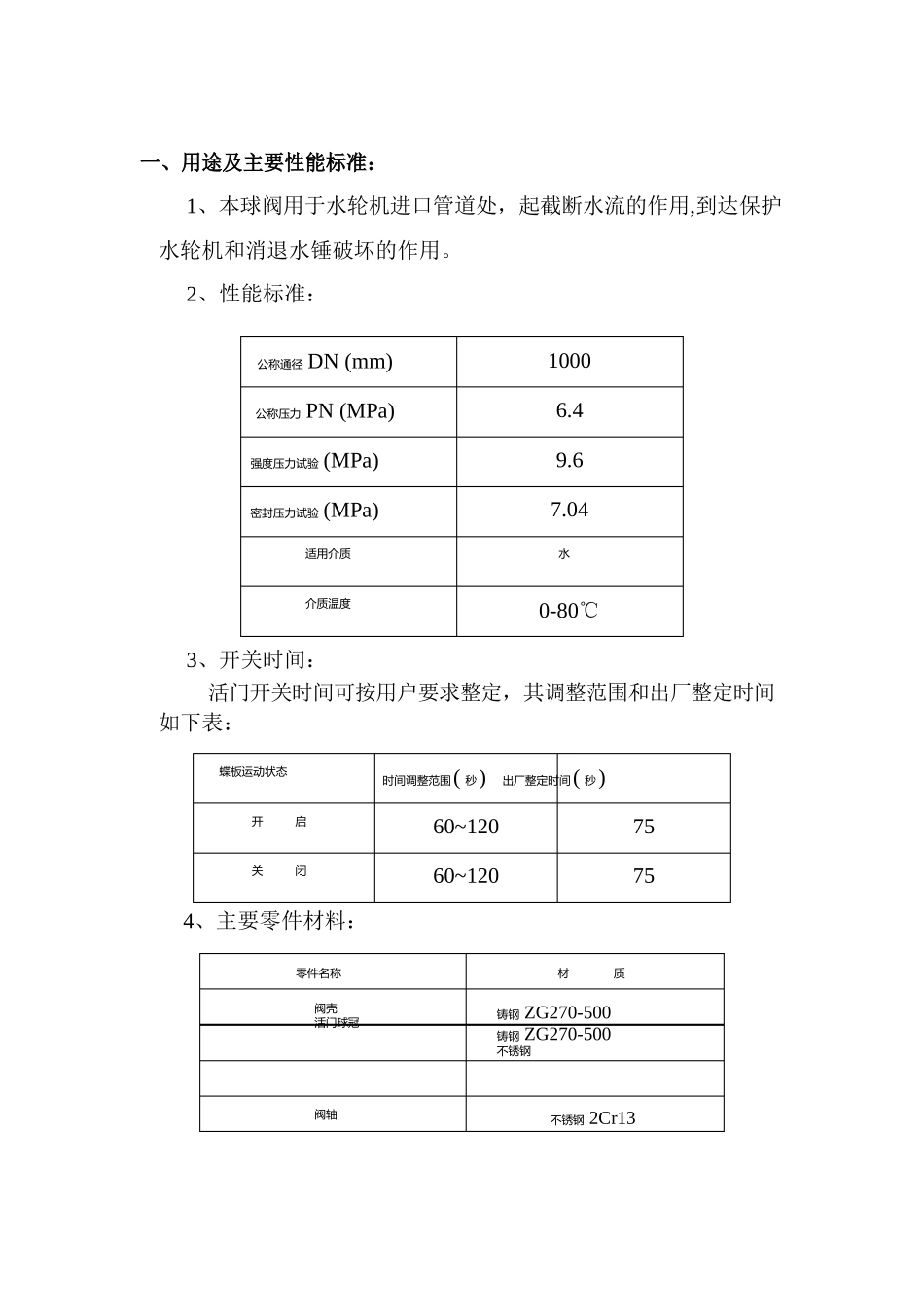

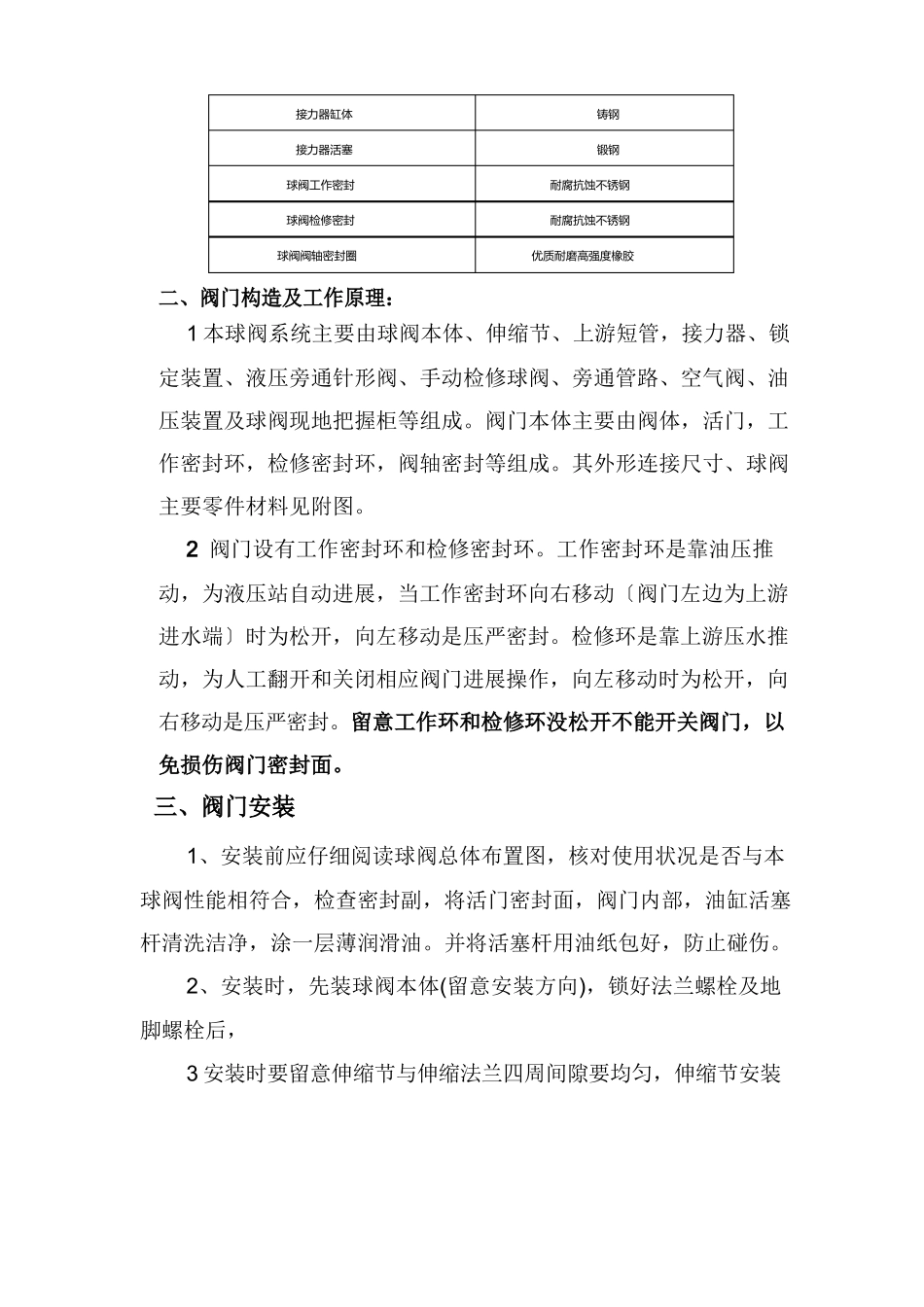

HBQ747F-64C-1000水轮机进水球阀使 用 说 明 书武汉大禹阀门制造 公称通径 DN (mm)1000 公称压力 PN (MPa)6.4 强度压力试验 (MPa)9.6 密封压力试验 (MPa)7.04适用介质水介质温度0-80℃蝶板运动状态时间调整范围( 秒) 出厂整定时间( 秒)开启60~12075关闭60~12075零件名称材质阀壳活门球冠 铸钢 ZG270-500 铸钢 ZG270-500不锈钢阀轴 不锈钢 2Cr13一、用途及主要性能标准：1、本球阀用于水轮机进口管道处，起截断水流的作用,到达保护水轮机和消退水锤破坏的作用。2、性能标准：3、开关时间：活门开关时间可按用户要求整定，其调整范围和出厂整定时间如下表：4、主要零件材料：接力器缸体铸钢接力器活塞锻钢球阀工作密封耐腐抗蚀不锈钢球阀检修密封耐腐抗蚀不锈钢球阀阀轴密封圈优质耐磨高强度橡胶二、阀门构造及工作原理：1 本球阀系统主要由球阀本体、伸缩节、上游短管，接力器、锁定装置、液压旁通针形阀、手动检修球阀、旁通管路、空气阀、油压装置及球阀现地把握柜等组成。阀门本体主要由阀体，活门，工作密封环，检修密封环，阀轴密封等组成。其外形连接尺寸、球阀主要零件材料见附图。2 阀门设有工作密封环和检修密封环。工作密封环是靠油压推动，为液压站自动进展，当工作密封环向右移动〔阀门左边为上游进水端〕时为松开，向左移动是压严密封。检修环是靠上游压水推动，为人工翻开和关闭相应阀门进展操作，向左移动时为松开，向右移动是压严密封。留意工作环和检修环没松开不能开关阀门，以免损伤阀门密封面。三、阀门安装1、安装前应仔细阅读球阀总体布置图，核对使用状况是否与本球阀性能相符合，检查密封副，将活门密封面，阀门内部，油缸活塞杆清洗洁净，涂一层薄润滑油。并将活塞杆用油纸包好，防止碰伤。2、安装时，先装球阀本体(留意安装方向)，锁好法兰螺栓及地脚螺栓后，3 安装时要留意伸缩节与伸缩法兰四周间隙要均匀，伸缩节安装后长度只能比图纸标明的长度长 20MM，伸缩节填料压盖应有收紧的间隙。4 进展管道强度试验时阀门应处于开启状态。四 液压系统说明1 安装：〔参照液压站外形图，电气接线图。电气原理图进展〕1）、接好油管。液压站下部油口接关阀，锁定投入和密封环投入。上部油口接接开阀，锁定松开和密封环松开。2）、按电气说明，安装好行程开关，接好电线；3）检查全部接头螺栓是否拧紧，油管是否联接正确，核对全部接线是否正确，行程开关位置及接线是否正确。4）向油箱灌足液压油(到...
