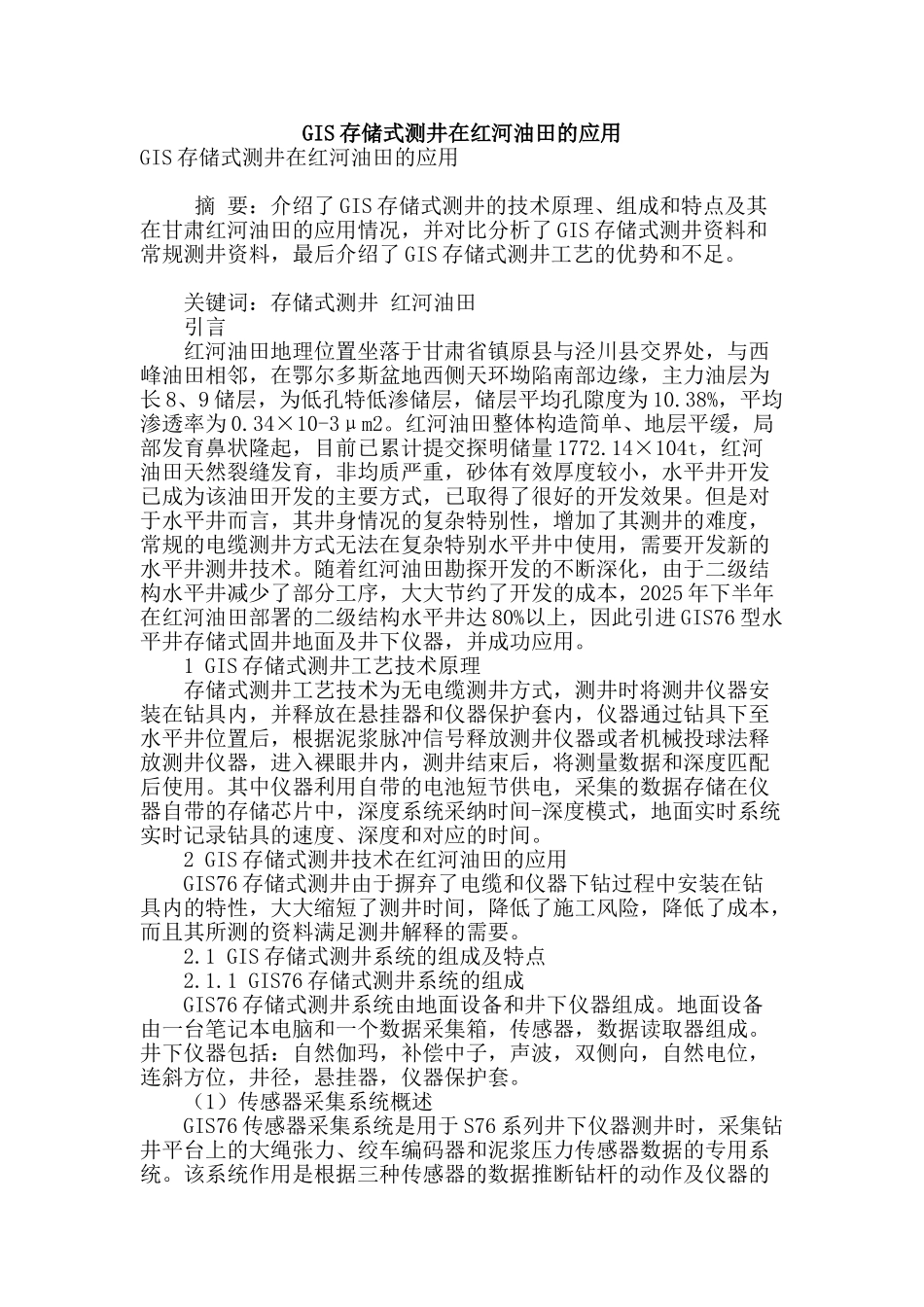

GIS 存储式测井在红河油田的应用GIS 存储式测井在红河油田的应用 摘 要：介绍了 GIS 存储式测井的技术原理、组成和特点及其在甘肃红河油田的应用情况，并对比分析了 GIS 存储式测井资料和常规测井资料，最后介绍了 GIS 存储式测井工艺的优势和不足。 关键词：存储式测井 红河油田 引言 红河油田地理位置坐落于甘肃省镇原县与泾川县交界处，与西峰油田相邻，在鄂尔多斯盆地西侧天环坳陷南部边缘，主力油层为长 8、9 储层，为低孔特低渗储层，储层平均孔隙度为 10.38%，平均渗透率为 0.34×10-3μm2。红河油田整体构造简单、地层平缓，局部发育鼻状隆起，目前已累计提交探明储量 1772.14×104t，红河油田天然裂缝发育，非均质严重，砂体有效厚度较小，水平井开发已成为该油田开发的主要方式，已取得了很好的开发效果。但是对于水平井而言，其井身情况的复杂特别性，增加了其测井的难度，常规的电缆测井方式无法在复杂特别水平井中使用，需要开发新的水平井测井技术。随着红河油田勘探开发的不断深化，由于二级结构水平井减少了部分工序，大大节约了开发的成本，2025 年下半年在红河油田部署的二级结构水平井达 80%以上，因此引进 GIS76 型水平井存储式固井地面及井下仪器，并成功应用。 1 GIS 存储式测井工艺技术原理 存储式测井工艺技术为无电缆测井方式，测井时将测井仪器安装在钻具内，并释放在悬挂器和仪器保护套内，仪器通过钻具下至水平井位置后，根据泥浆脉冲信号释放测井仪器或者机械投球法释放测井仪器，进入裸眼井内，测井结束后，将测量数据和深度匹配后使用。其中仪器利用自带的电池短节供电，采集的数据存储在仪器自带的存储芯片中，深度系统采纳时间-深度模式，地面实时系统实时记录钻具的速度、深度和对应的时间。 2 GIS 存储式测井技术在红河油田的应用 GIS76 存储式测井由于摒弃了电缆和仪器下钻过程中安装在钻具内的特性，大大缩短了测井时间，降低了施工风险，降低了成本，而且其所测的资料满足测井解释的需要。 2.1 GIS 存储式测井系统的组成及特点 2.1.1 GIS76 存储式测井系统的组成 GIS76 存储式测井系统由地面设备和井下仪器组成。地面设备由一台笔记本电脑和一个数据采集箱，传感器，数据读取器组成。井下仪器包括：自然伽玛，补偿中子，声波，双侧向，自然电位，连斜方位，井径，悬挂器，仪器保护套。 （1）传感器采集系统概述 GIS76 传感器采集系统是用于 S76 系列井下仪器...
