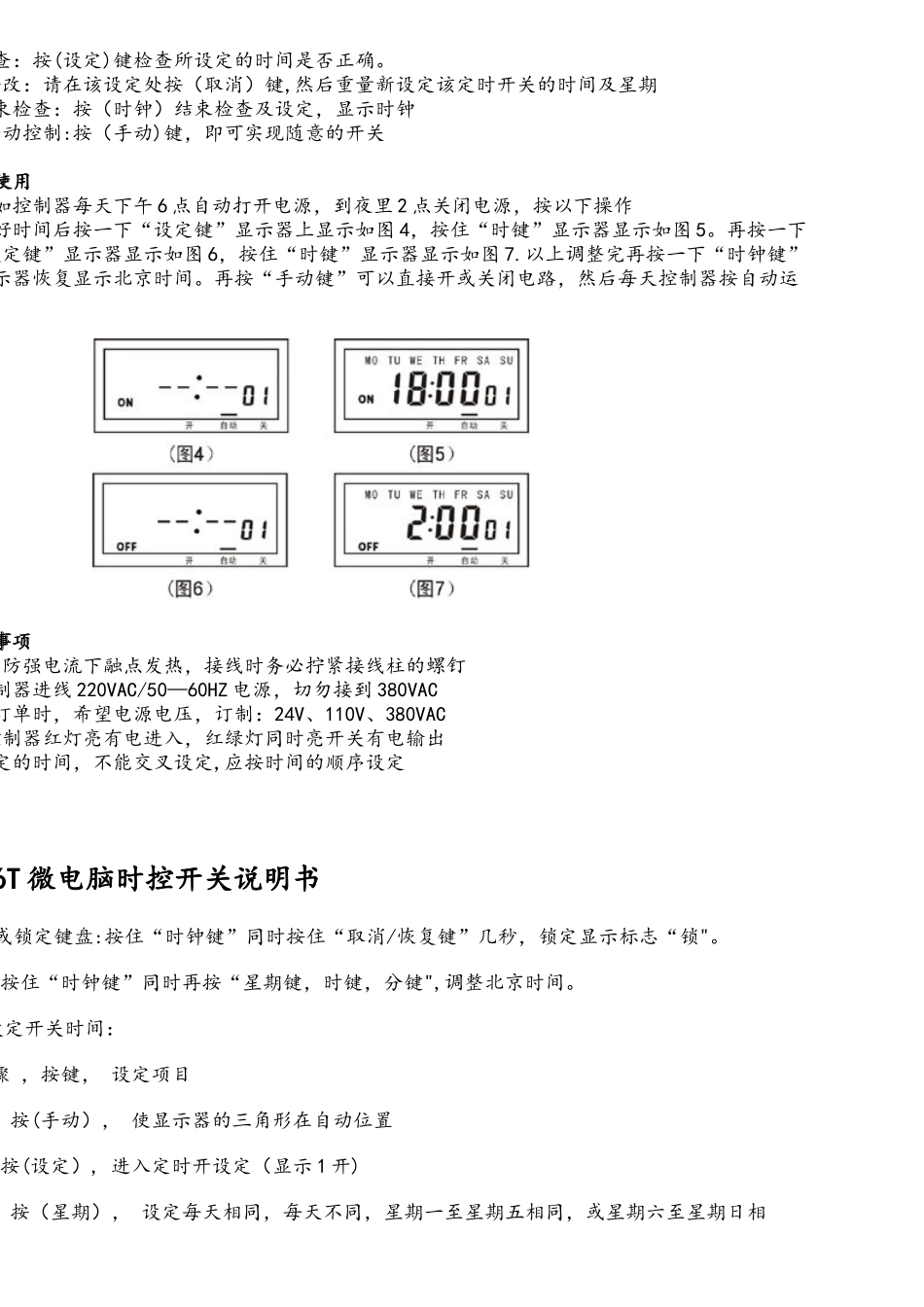

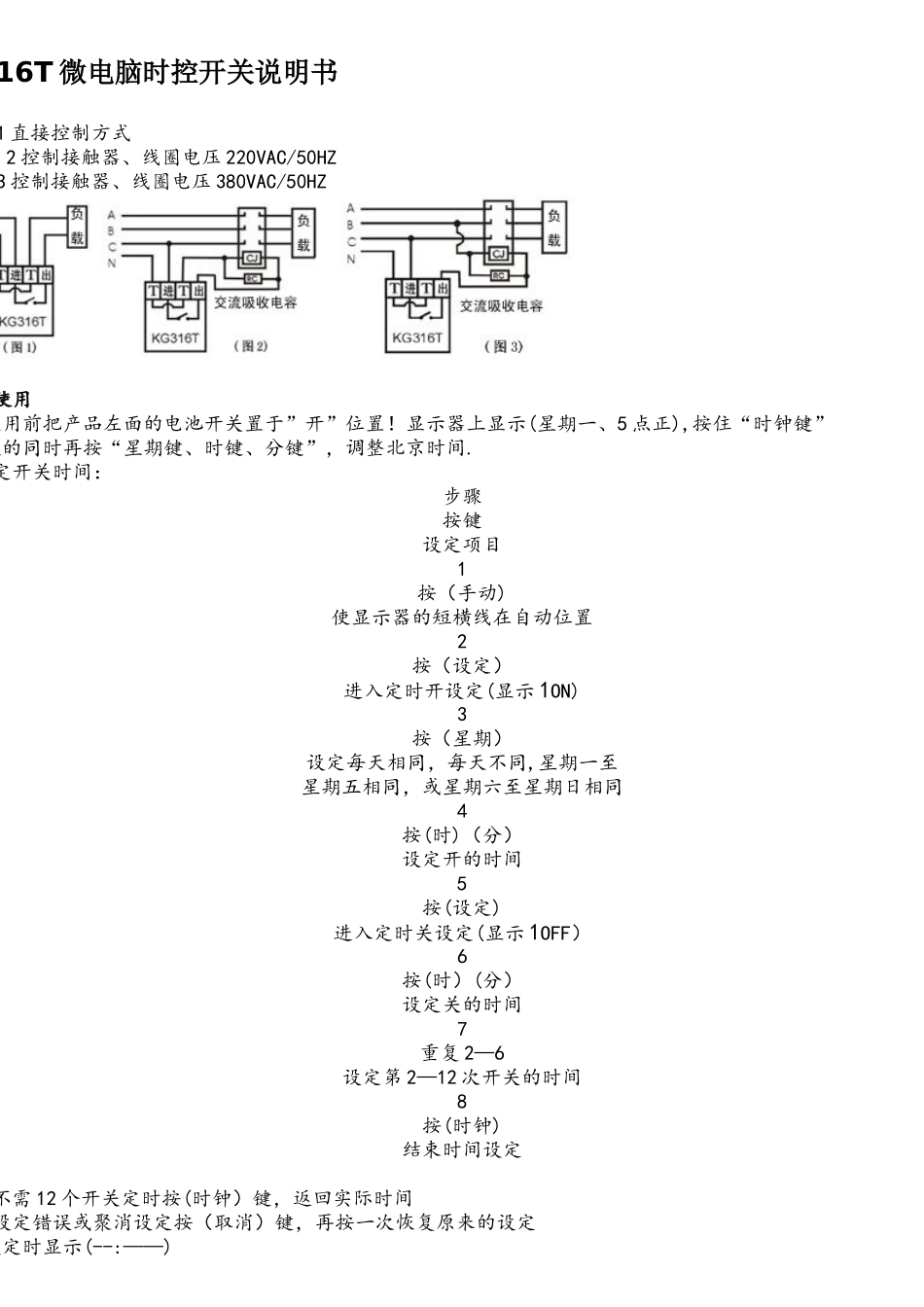

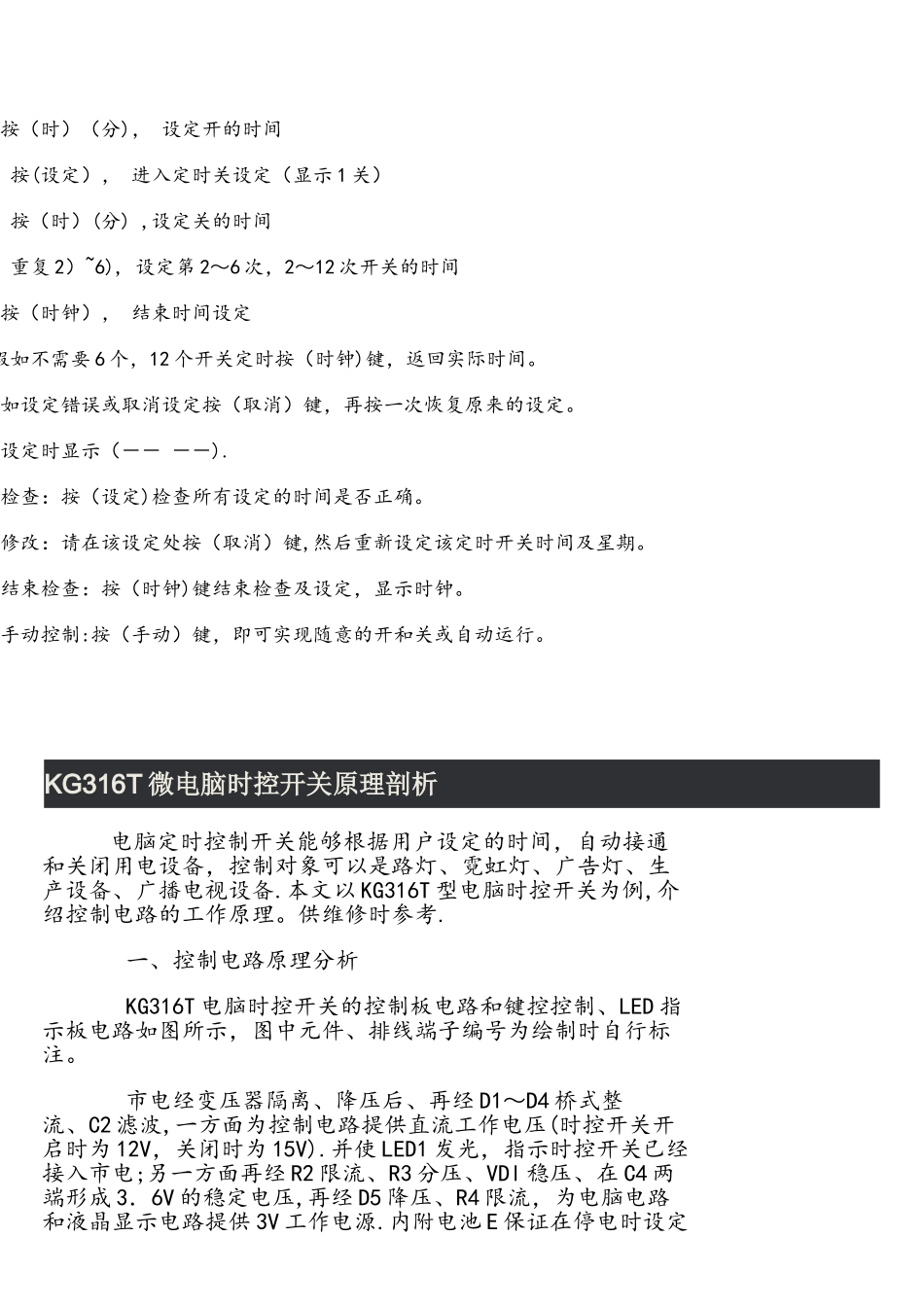

KG316T 微电脑时控开关说明书 图 1 直接控制方式。图 2 控制接触器、线圈电压 220VAC/50HZ图 3 控制接触器、线圈电压 380VAC/50HZ 操作使用。使用前把产品左面的电池开关置于”开”位置！显示器上显示(星期一、5 点正),按住“时钟键” 不放的同时再按“星期键、时键、分键”，调整北京时间.设定开关时间：步骤按键设定项目1按（手动)使显示器的短横线在自动位置2按（设定）进入定时开设定(显示 1ON)3按（星期）设定每天相同，每天不同,星期一至星期五相同，或星期六至星期日相同4按(时)（分）设定开的时间5按(设定)进入定时关设定(显示 1OFF）6按(时）(分）设定关的时间7重复 2—6设定第 2—12 次开关的时间8按(时钟)结束时间设定 ＊如不需 12 个开关定时按(时钟）键，返回实际时间 ＊如设定错误或聚消设定按（取消）键，再按一次恢复原来的设定无设定时显示(--:——)检查：按(设定)键检查所设定的时间是否正确。。修改：请在该设定处按（取消）键,然后重量新设定该定时开关的时间及星期结束检查：按（时钟）结束检查及设定，显示时钟。手动控制:按（手动)键，即可实现随意的开关参考使用例如控制器每天下午 6 点自动打开电源，到夜里 2 点关闭电源，按以下操作调好时间后按一下“设定键”显示器上显示如图 4，按住“时键”显示器显示如图 5。再按一下 “设定键”显示器显示如图 6，按住“时键”显示器显示如图 7.以上调整完再按一下“时钟键” 显示器恢复显示北京时间。再按“手动键”可以直接开或关闭电路，然后每天控制器按自动运 行。 注意事项。为防强电流下融点发热，接线时务必拧紧接线柱的螺钉控制器进线 220VAC/50—60HZ 电源，切勿接到 380VAC填订单时，希望电源电压，订制：24V、110V、380VAC。控制器红灯亮有电进入，红绿灯同时亮开关有电输出设定的时间，不能交叉设定,应按时间的顺序设定KG316T 微电脑时控开关说明书打开或锁定键盘:按住“时钟键”同时按住“取消/恢复键”几秒，锁定显示标志“锁"。，按住“时钟键”同时再按“星期键，时键，分键",调整北京时间。设定开关时间：步骤 ，按键， 设定项目） 按(手动）， 使显示器的三角形在自动位置2) 按(设定）, 进入定时开设定（显示 1 开)） 按（星期）， 设定每天相同，每天不同，星期一至星期五相同，或星期六至星期日相4) 按（时）（分)， 设定开的时间） 按(设定）， 进入定时关设定（显示 1 关）） 按（时）(分) ,设...
