labview串口通信实现过程

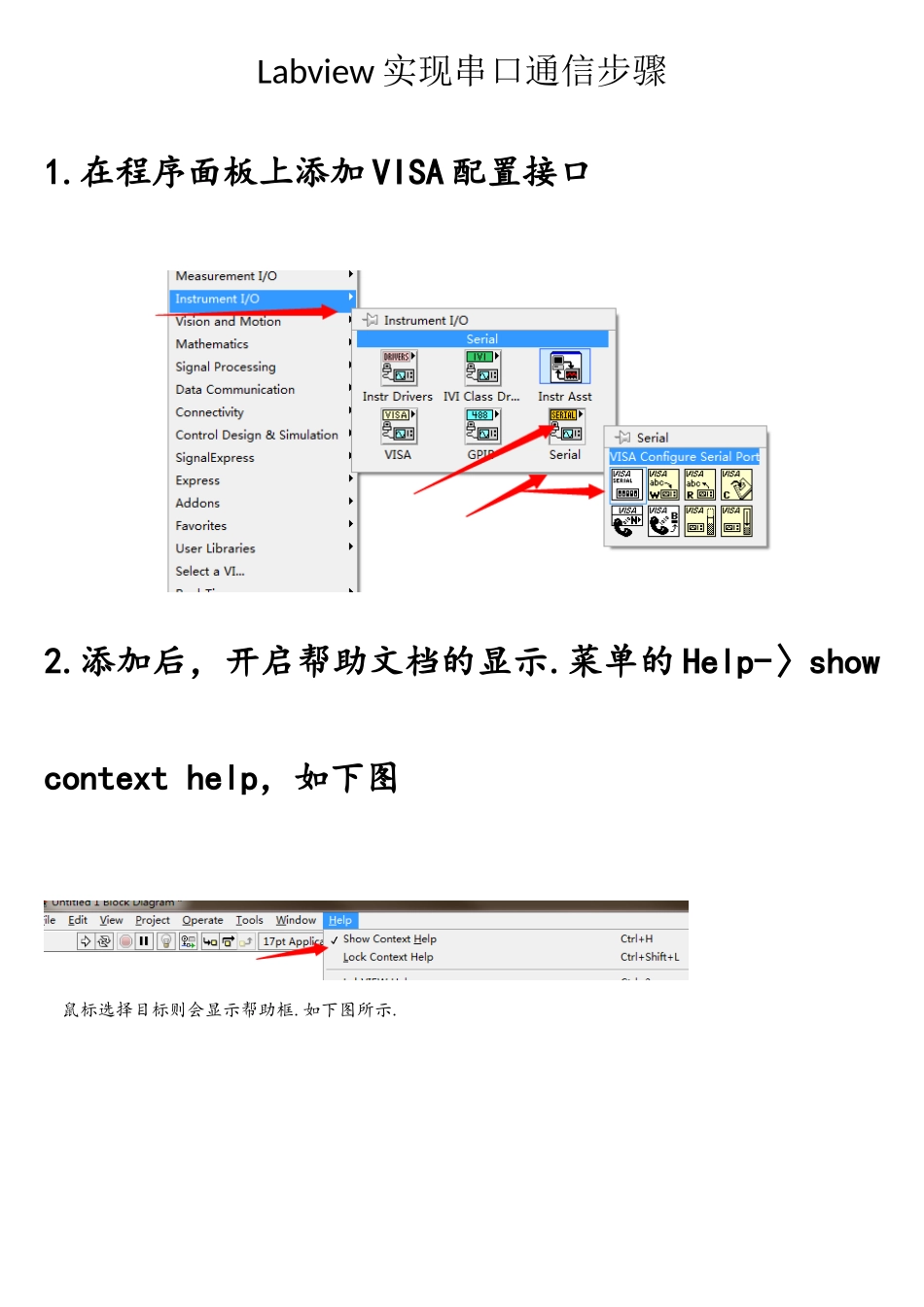

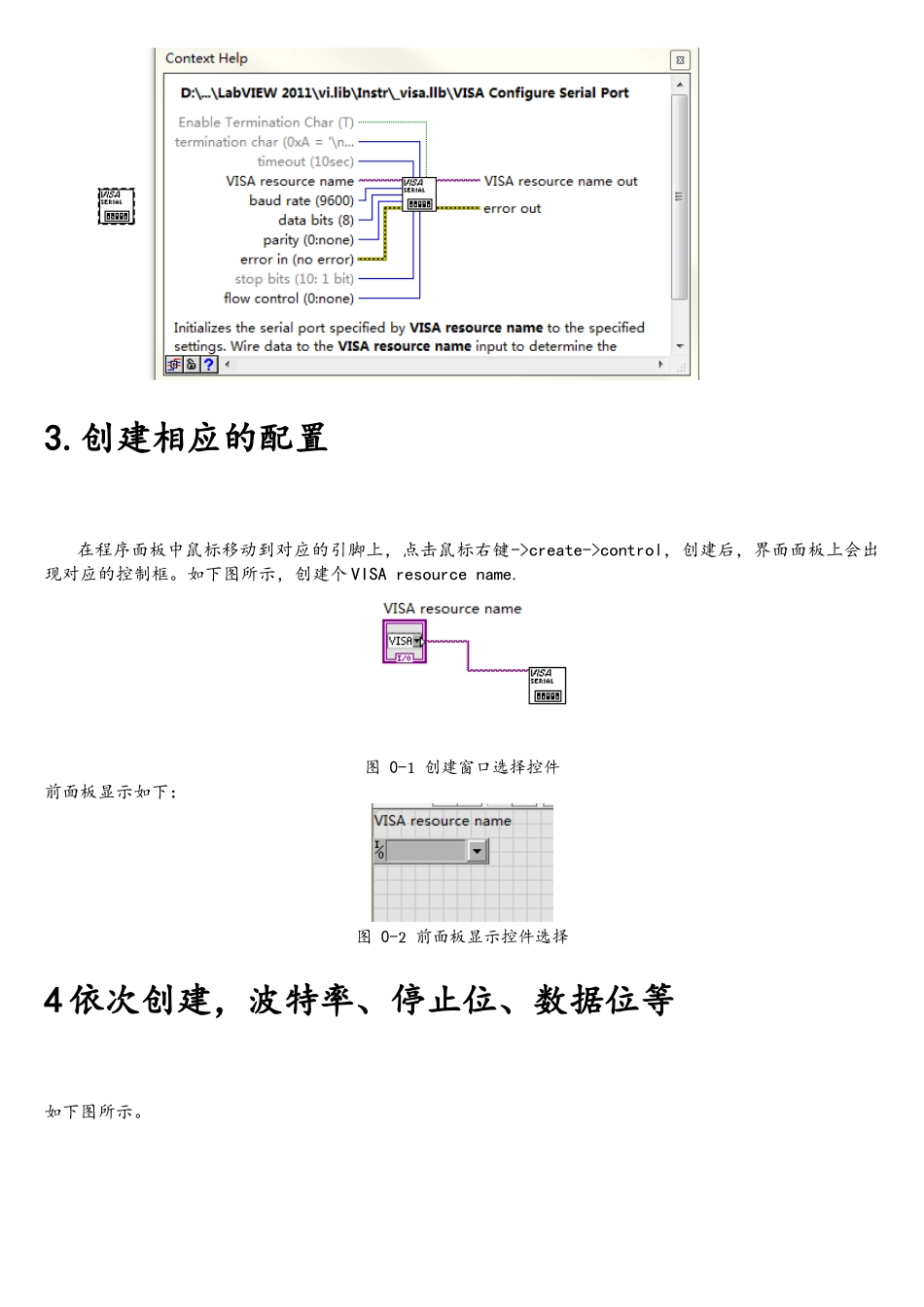

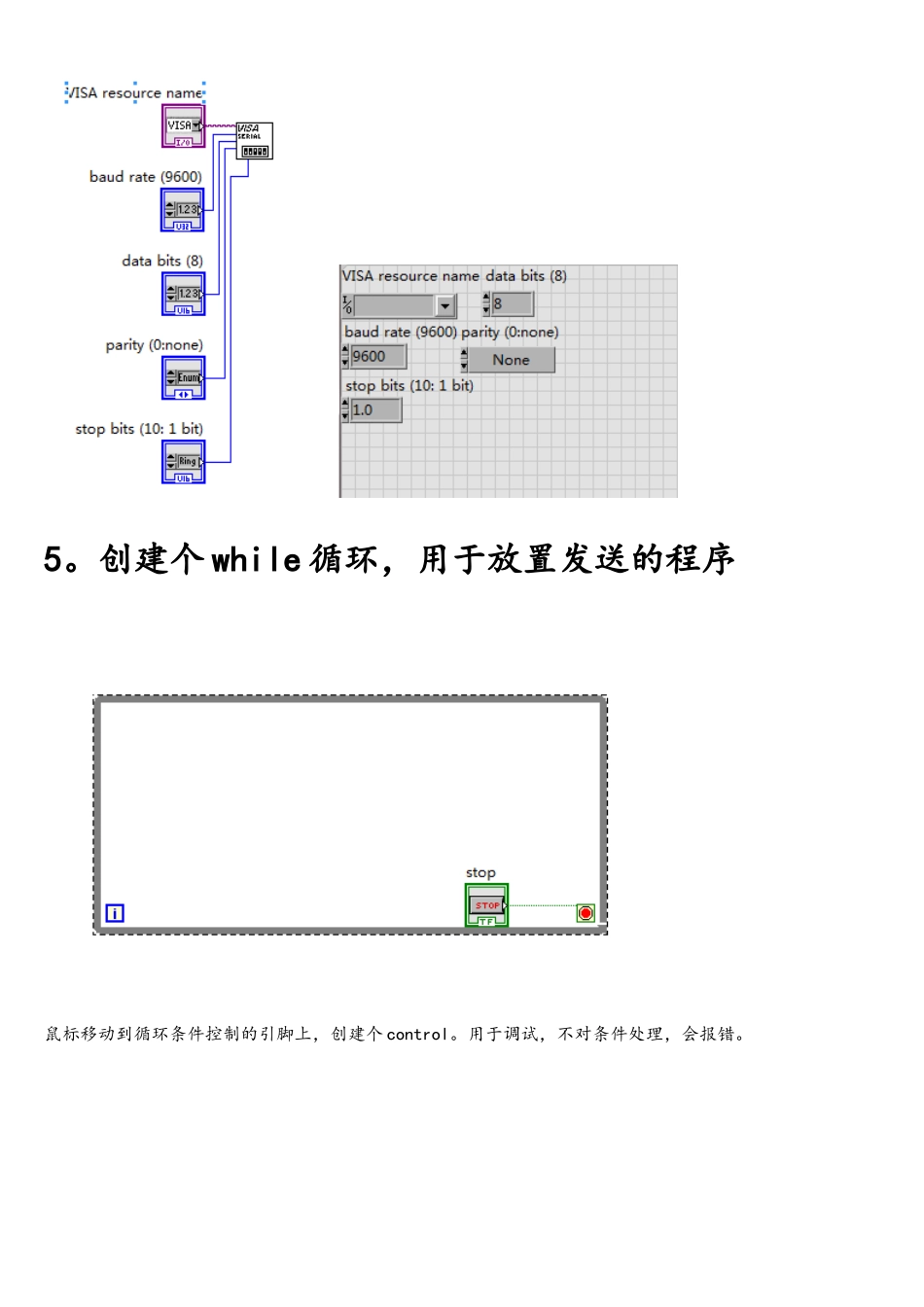

Labview 实现串口通信步骤 1.在程序面板上添加 VISA 配置接口2.添加后，开启帮助文档的显示.菜单的 Help-〉show context help，如下图 鼠标选择目标则会显示帮助框.如下图所示.3.创建相应的配置在程序面板中鼠标移动到对应的引脚上，点击鼠标右键->create->control，创建后，界面面板上会出现对应的控制框。如下图所示，创建个 VISA resource name.图 0-1 创建窗口选择控件前面板显示如下：图 0-2 前面板显示控件选择4 依次创建，波特率、停止位、数据位等如下图所示。5。创建个 while 循环，用于放置发送的程序鼠标移动到循环条件控制的引脚上，创建个 control。用于调试，不对条件处理，会报错。6 前面板放置个按钮，用于控制数据的发送7。创建个事件，用于响应发送按钮鼠标移动到 timeout 的位置，鼠标右键选择 edit events…如下图所示。操作上面后，出现如下界面：选择需要响应的控件，这里选择“ok button”,选择鼠标按下。点击 ok 后，事件的名称也变化了。如下图所示. 假如鼠标点击按键，则会进入事件处理。8 创建 VISA 写函数9 连接端口和写函数10 添加个关闭函数11.创建字符串控件,传递给写函数，用于发送选中 VISA Write 的 write buffer，右键 create—〉control,12 界面如下所示13。安装虚拟串口，提供一个下载地址http://www 。 uzzf.com/soft/47470.html 用虚拟串口配置两个端口,配置好后，这两个串口之间是自动连接上，模拟硬件上两个串口对接上的。如上图，指定好端口，点击 Add pair。14 运行串口工具，提供一个下载地址http ： //www.pc6 。 com/softview/SoftView_77355 。 html 15。运行串口工具，打开串口，运行 VI,发送数据 我的电脑配置的是 COM12 和 COM13，vi 选择 COM12.运行 VI，在 write buffer 里面填写 test，点击 OK 发送。 每点击一次,发送一次。16.建立接收模块 添加个 while 循环， 创 建 while 循 环 ， 用 于 接 收 。 创 建 VISA Read ， 在 Read buffer 引 脚 上 点 击 鼠 标 右 键 create->indicator,建立个显示控件。使能串口事件，添加个 VISA Enable Event.17 在 VISA Enable Event 的 event type，创建个常量然后在常量的下拉列表中选择 Serial Character。这个表示串口接收到数据，可以进入帮助文档查看详细的说明。18。创建事件等待 19。连接事件，等待事件的类型直接连接在 V...
