matlab模拟光的反射折射

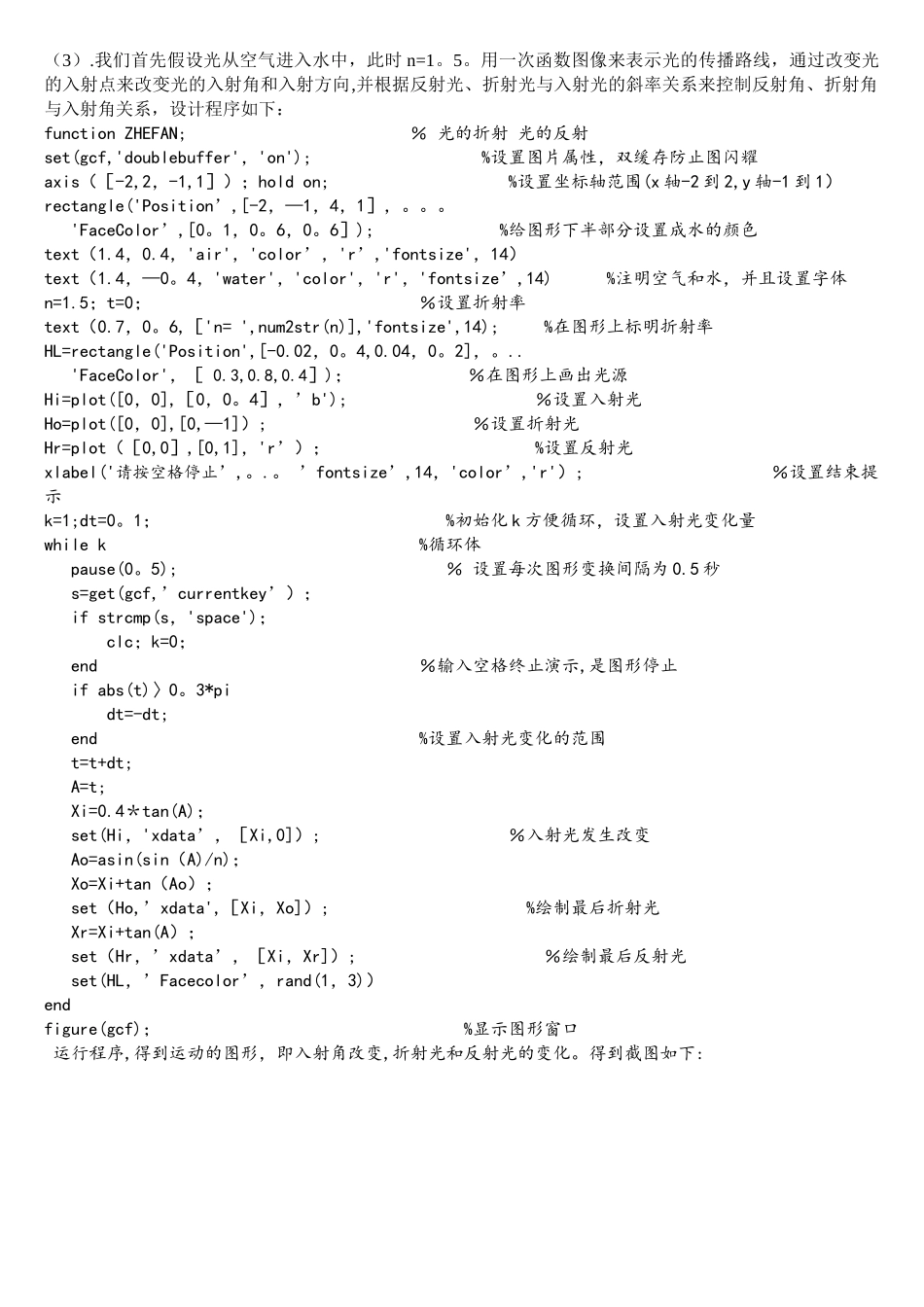

（3）.我们首先假设光从空气进入水中，此时 n=1。5。用一次函数图像来表示光的传播路线，通过改变光的入射点来改变光的入射角和入射方向,并根据反射光、折射光与入射光的斜率关系来控制反射角、折射角与入射角关系，设计程序如下：function ZHEFAN; ％ 光的折射 光的反射set(gcf,'doublebuffer'，'on'); %设置图片属性，双缓存防止图闪耀axis（［-2,2，-1,1］）；hold on; %设置坐标轴范围(x 轴-2 到 2,y 轴-1 到 1）rectangle('Position’,[-2，—1，4，1］，。。。 'FaceColor’,[0。1，0。6，0。6］); %给图形下半部分设置成水的颜色 text（1.4，0.4，'air'，'color’，'r’,'fontsize'，14） text（1.4，—0。4，'water'，'color'，'r'，'fontsize’,14) %注明空气和水，并且设置字体n=1.5；t=0； ％设置折射率text（0.7，0。6,［'n= ',num2str(n)],'fontsize',14); %在图形上标明折射率HL=rectangle('Position',[-0.02，0。4,0.04，0。2]，。.. 'FaceColor'，［ 0.3,0.8,0.4］)； ％在图形上画出光源Hi=plot([0，0],［0，0。4］，’b'); ％设置入射光Ho=plot([0，0],[0,—1]）; ％设置折射光Hr=plot（［0,0］,[0,1]，'r’）； %设置反射光xlabel('请按空格停止’,。.。 ’fontsize’,14，'color’,'r'）; ％设置结束提示k=1;dt=0。1； %初始化 k 方便循环，设置入射光变化量while k %循环体 pause(0。5); ％ 设置每次图形变换间隔为 0.5 秒 s=get(gcf,’currentkey’）； if strcmp(s，'space')； clc；k=0； end ％输入空格终止演示,是图形停止 if abs(t)〉0。3*pi dt=-dt; end %设置入射光变化的范围 t=t+dt; A=t; Xi=0.4＊tan(A)； set(Hi，'xdata’，［Xi,0]）; ％入射光发生改变 Ao=asin(sin（A)/n)； Xo=Xi+tan（Ao）； set（Ho,’xdata',［Xi，Xo]）; %绘制最后折射光 Xr=Xi+tan(A）； set（Hr，’xdata’，［Xi，Xr]）; ％绘制最后反射光 set(HL，’Facecolor’，rand(1，3)） end figure(gcf)； %显示图形窗口 运行程序,得到运动的图形，即入射角改变,折射光和反射光的变化。得到截图如下:
