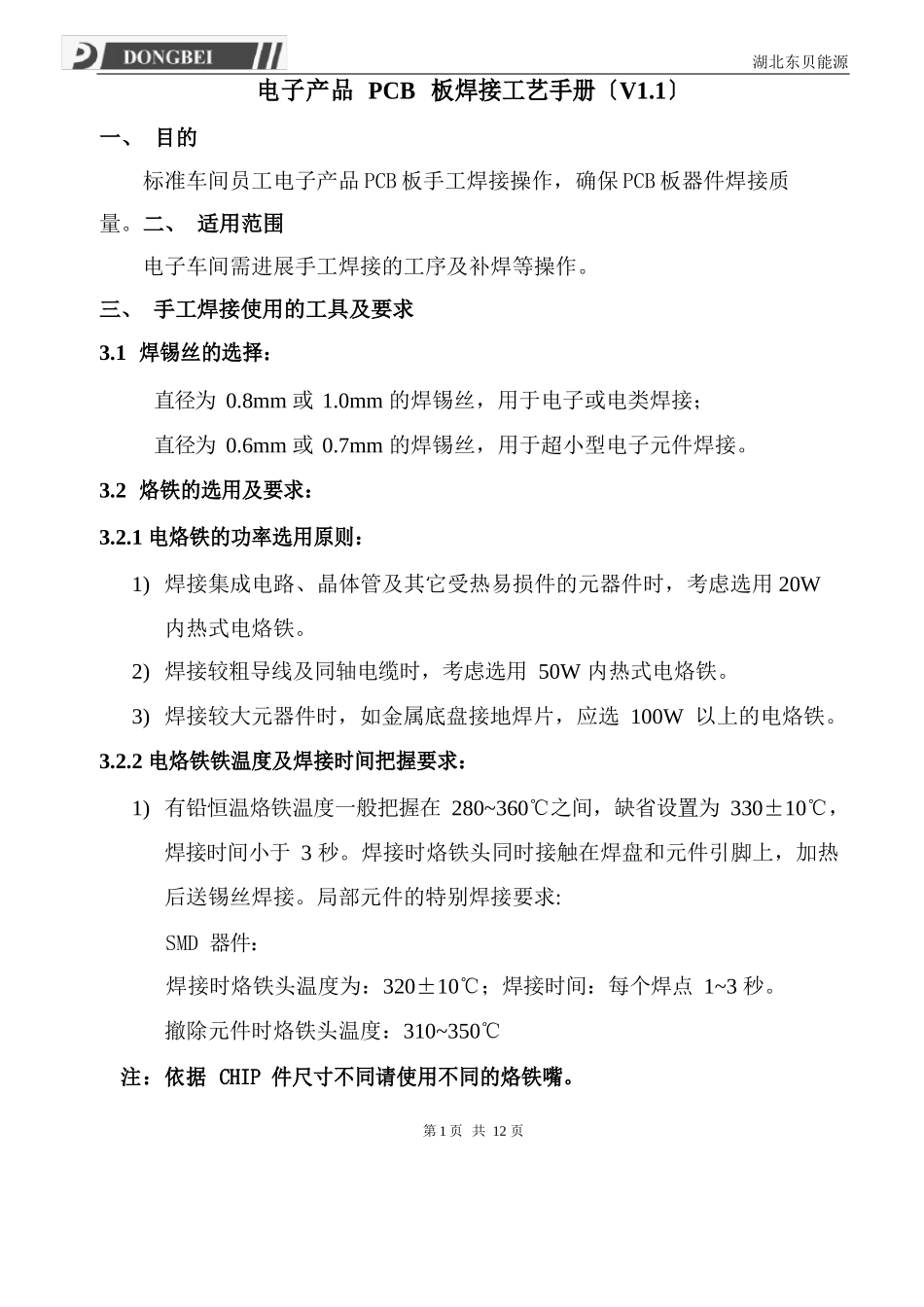

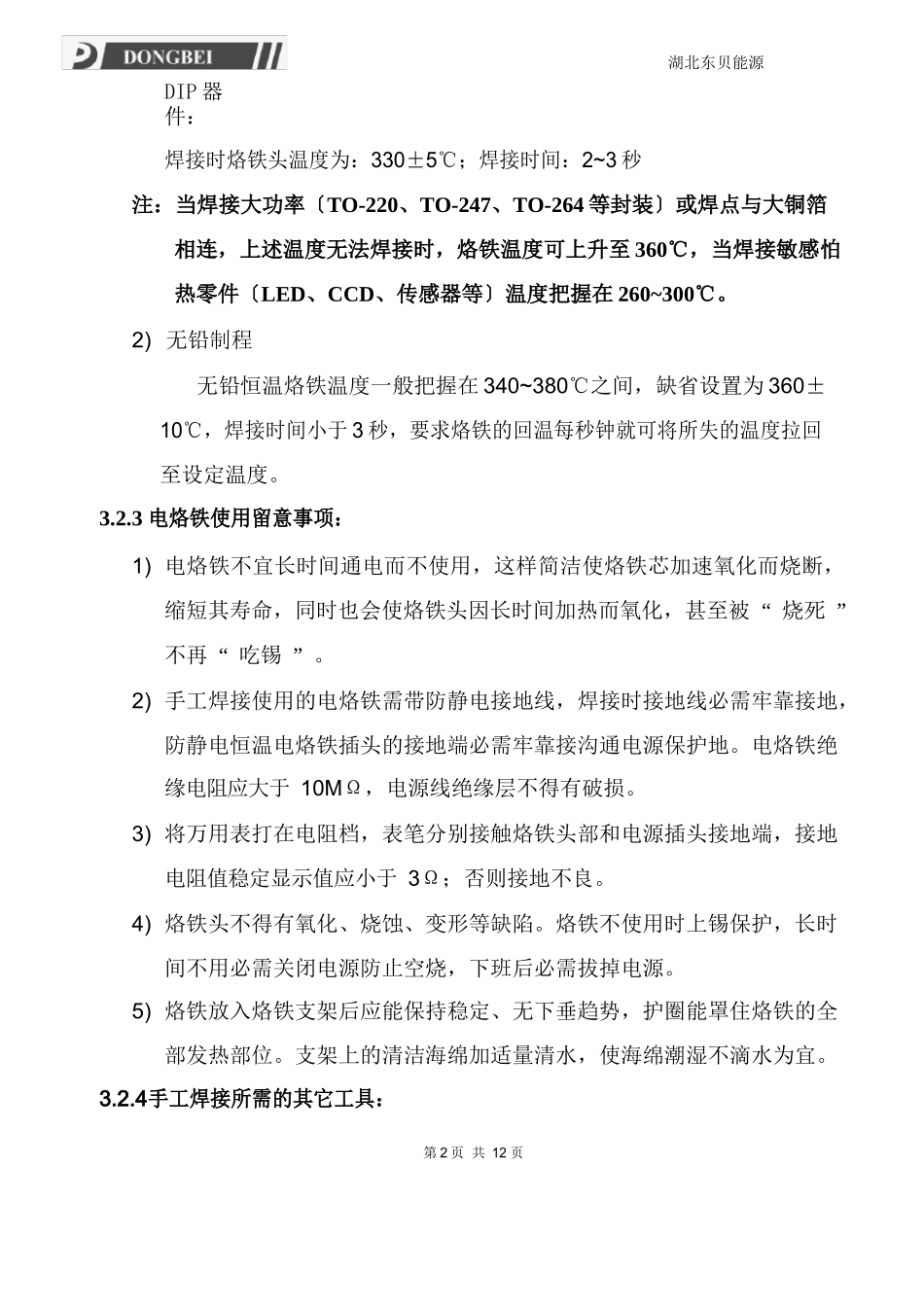

湖北东贝能源电子产品 PCB 板焊接工艺手册〔V1.1〕一、 目的标准车间员工电子产品 PCB 板手工焊接操作，确保 PCB 板器件焊接质量。二、 适用范围电子车间需进展手工焊接的工序及补焊等操作。三、 手工焊接使用的工具及要求3.1 焊锡丝的选择：直径为 0.8mm 或 1.0mm 的焊锡丝，用于电子或电类焊接；直径为 0.6mm 或 0.7mm 的焊锡丝，用于超小型电子元件焊接。3.2 烙铁的选用及要求：3.2.1 电烙铁的功率选用原则：1) 焊接集成电路、晶体管及其它受热易损件的元器件时，考虑选用 20W 内热式电烙铁。2) 焊接较粗导线及同轴电缆时，考虑选用 50W 内热式电烙铁。3) 焊接较大元器件时，如金属底盘接地焊片，应选 100W 以上的电烙铁。3.2.2 电烙铁铁温度及焊接时间把握要求：1) 有铅恒温烙铁温度一般把握在 280~360℃之间，缺省设置为 330±10℃， 焊接时间小于 3 秒。焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝焊接。局部元件的特别焊接要求:SMD 器件：焊接时烙铁头温度为：320±10℃；焊接时间：每个焊点 1~3 秒。撤除元件时烙铁头温度：310~350℃注：依据 CHIP 件尺寸不同请使用不同的烙铁嘴。第 1 页 共 12 页DIP 器件：湖北东贝能源焊接时烙铁头温度为：330±5℃；焊接时间：2~3 秒注：当焊接大功率〔TO-220、TO-247、TO-264 等封装〕或焊点与大铜箔相连，上述温度无法焊接时，烙铁温度可上升至 360℃，当焊接敏感怕热零件〔LED、CCD、传感器等〕温度把握在 260~300℃。2) 无铅制程无铅恒温烙铁温度一般把握在 340~380℃之间，缺省设置为 360± 10℃，焊接时间小于 3 秒，要求烙铁的回温每秒钟就可将所失的温度拉回 至设定温度。3.2.3 电烙铁使用留意事项：1) 电烙铁不宜长时间通电而不使用，这样简洁使烙铁芯加速氧化而烧断， 缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被 “ 烧死 ” 不再 “ 吃锡 ” 。2) 手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必需牢靠接地， 防静电恒温电烙铁插头的接地端必需牢靠接沟通电源保护地。电烙铁绝 缘电阻应大于 10MΩ，电源线绝缘层不得有破损。3) 将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地电阻值稳定显示值应小于 3Ω；否则接地不良。4) 烙铁头不得有氧化、烧蚀、变形等缺陷。烙铁不使用时上锡保护，长时间不用必需关闭电源防止空烧，下班后必需拔掉电源。5) 烙铁放入...
