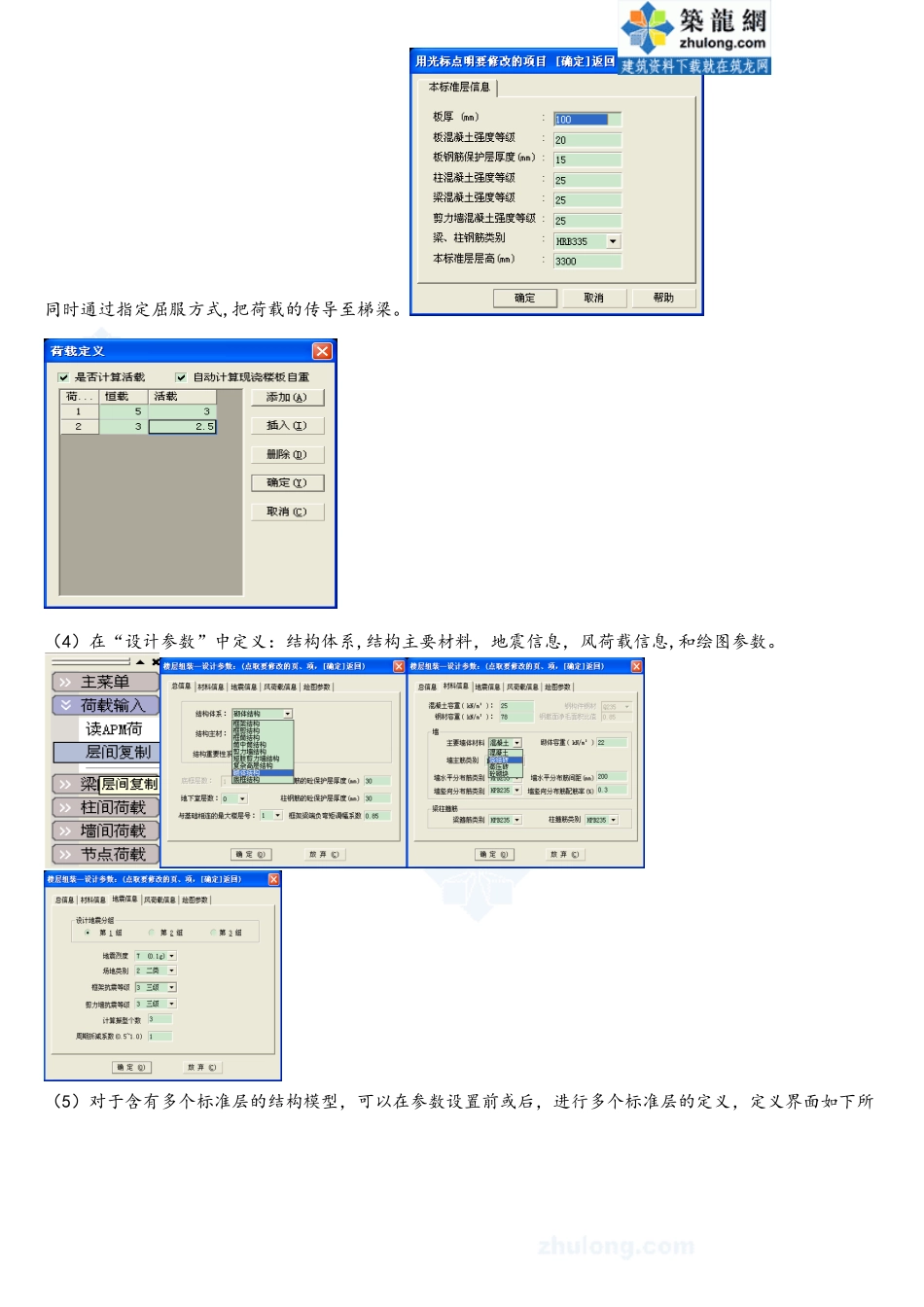

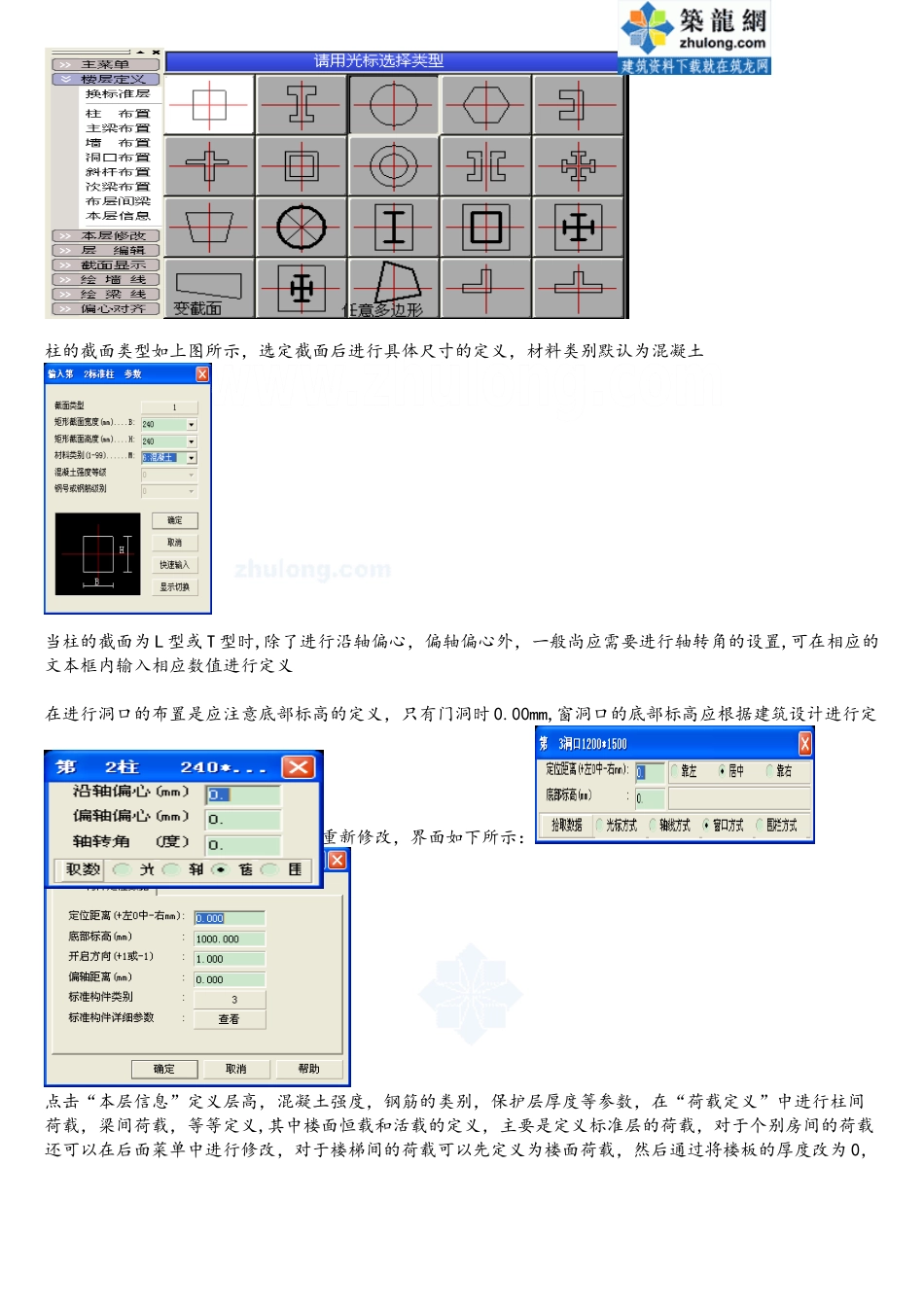

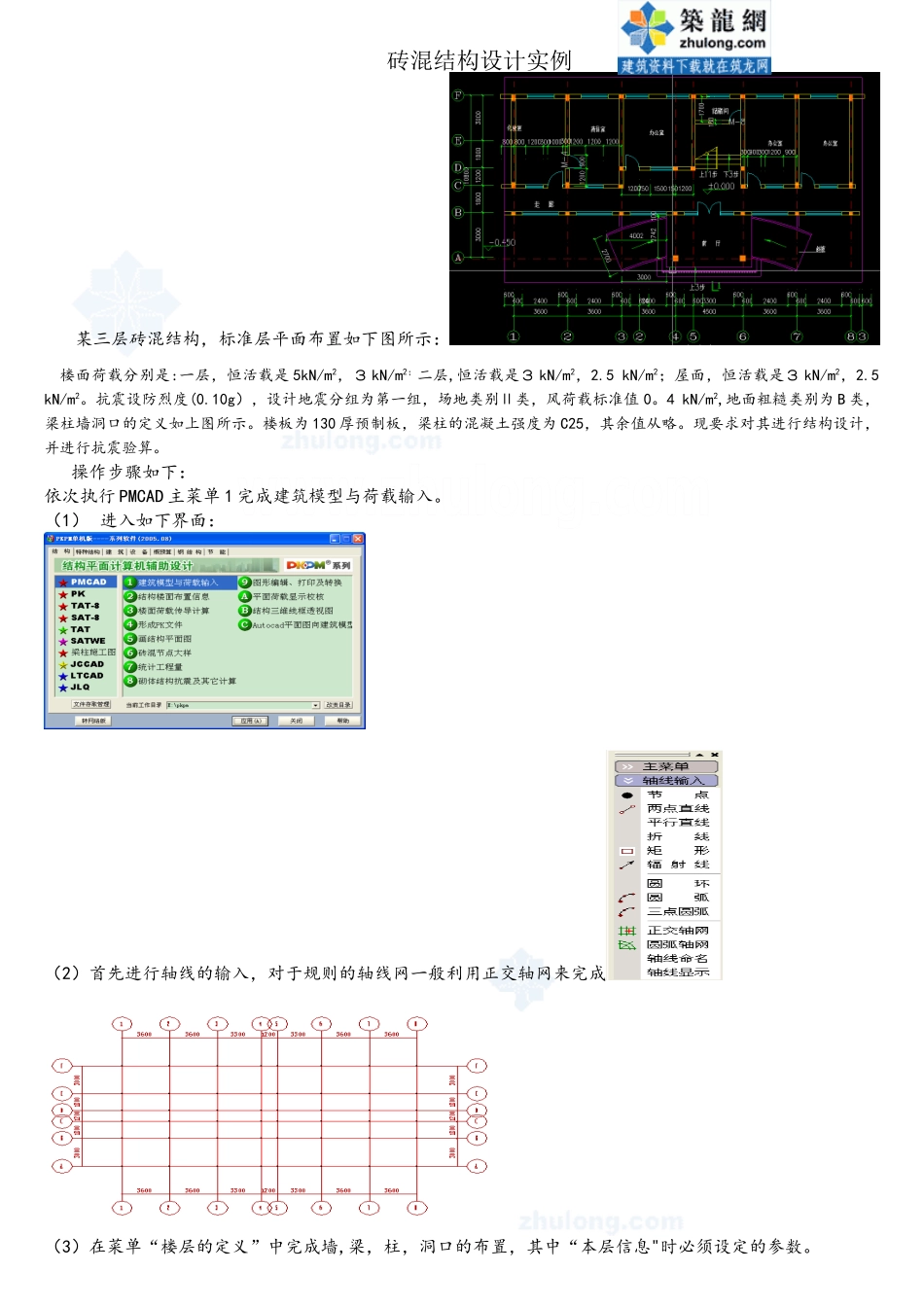

砖混结构设计实例某三层砖混结构，标准层平面布置如下图所示：楼面荷载分别是:一层，恒活载是 5kN/m2，３ kN/m2；二层,恒活载是３ kN/m2，2.5 kN/m2；屋面，恒活载是３ kN/m2，2.5 kN/m2。抗震设防烈度(0.10g），设计地震分组为第一组，场地类别Ⅱ类，风荷载标准值 0。4 kN/m2,地面粗糙类别为 B 类，梁柱墙洞口的定义如上图所示。楼板为 130 厚预制板，梁柱的混凝土强度为 C25，其余值从略。现要求对其进行结构设计，并进行抗震验算。操作步骤如下：依次执行 PMCAD 主菜单 1 完成建筑模型与荷载输入。（1） 进入如下界面： （2）首先进行轴线的输入，对于规则的轴线网一般利用正交轴网来完成（3）在菜单“楼层的定义”中完成墙,梁，柱，洞口的布置，其中“本层信息"时必须设定的参数。柱的截面类型如上图所示，选定截面后进行具体尺寸的定义，材料类别默认为混凝土当柱的截面为 L 型或 T 型时,除了进行沿轴偏心，偏轴偏心外，一般尚应需要进行轴转角的设置,可在相应的文本框内输入相应数值进行定义在进行洞口的布置是应注意底部标高的定义，只有门洞时 0.00mm,窗洞口的底部标高应根据建筑设计进行定义.万一疏忽错误时还可以对其进行重新修改，界面如下所示：点击“本层信息”定义层高，混凝土强度，钢筋的类别，保护层厚度等参数，在“荷载定义”中进行柱间荷载，梁间荷载，等等定义,其中楼面恒载和活载的定义，主要是定义标准层的荷载，对于个别房间的荷载还可以在后面菜单中进行修改，对于楼梯间的荷载可以先定义为楼面荷载，然后通过将楼板的厚度改为 0，同时通过指定屈服方式,把荷载的传导至梯梁。（4）在“设计参数”中定义：结构体系,结构主要材料，地震信息，风荷载信息,和绘图参数。 （5）对于含有多个标准层的结构模型，可以在参数设置前或后，进行多个标准层的定义，定义界面如下所示：(6）完成上面步骤后，可完成如此模型的定义（7）对上面各标准层定义无误后进行楼层的组装，如下所示: （8）最终模型如下所示（9）退出“主菜单一"（10）进入“主菜单二”结构楼面布置信息，利用“预制板”进行预制板的布置,在没有进行该菜单时，结构的楼面是现浇板，当执行此命令时，预制板自动完成替换；利用“修改板厚”来完成楼梯间，楼面板的修改，将板厚改成 0;利用“砖混圈梁”完成圈梁的布置，(11)利用“悬挑楼板"进行，雨篷板的定义,根据提示依次完成各步骤：（12)对于楼梯荷载向梯梁，的传力方式采纳,将板厚改为...
