PLC原理及应用试卷B

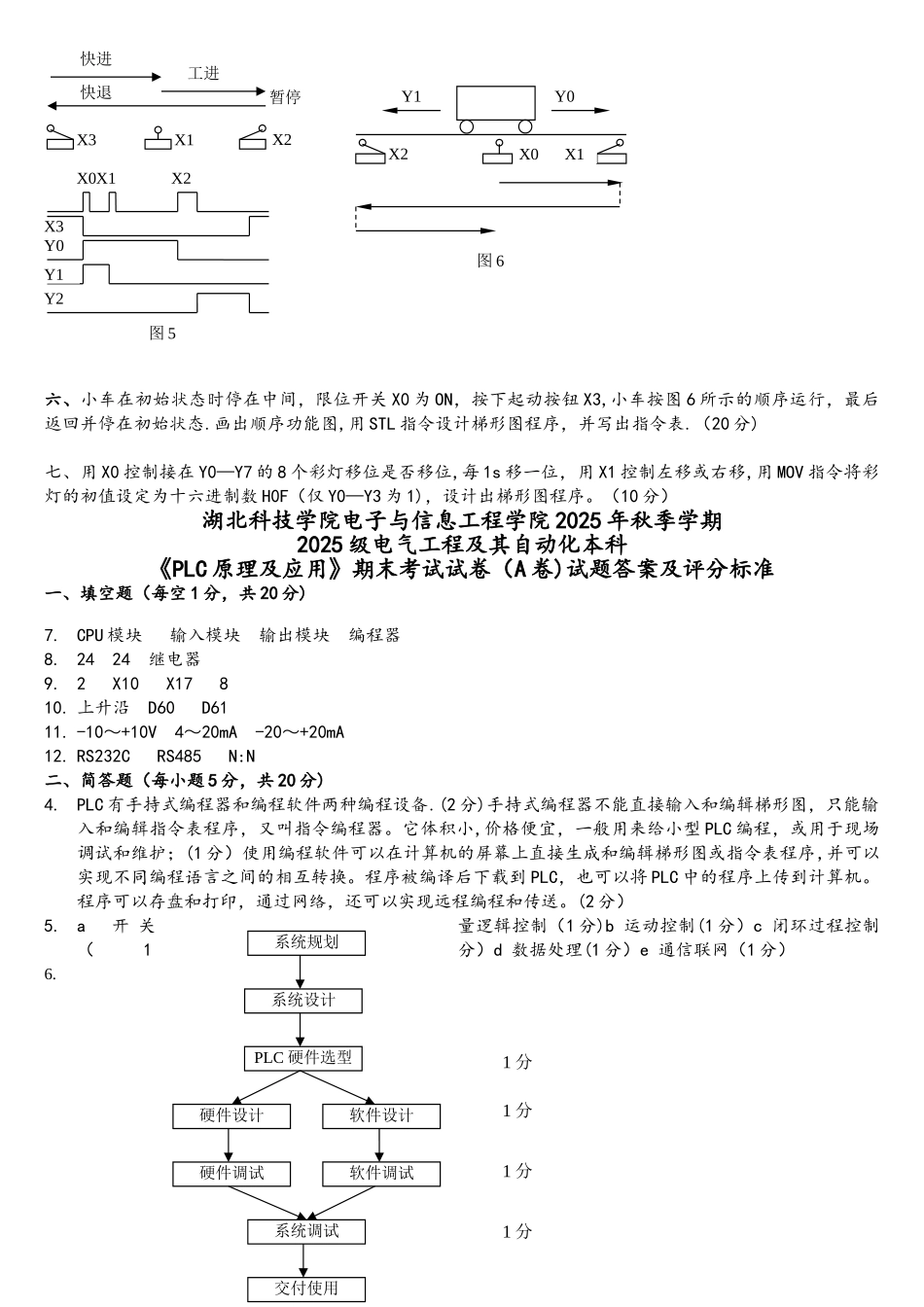

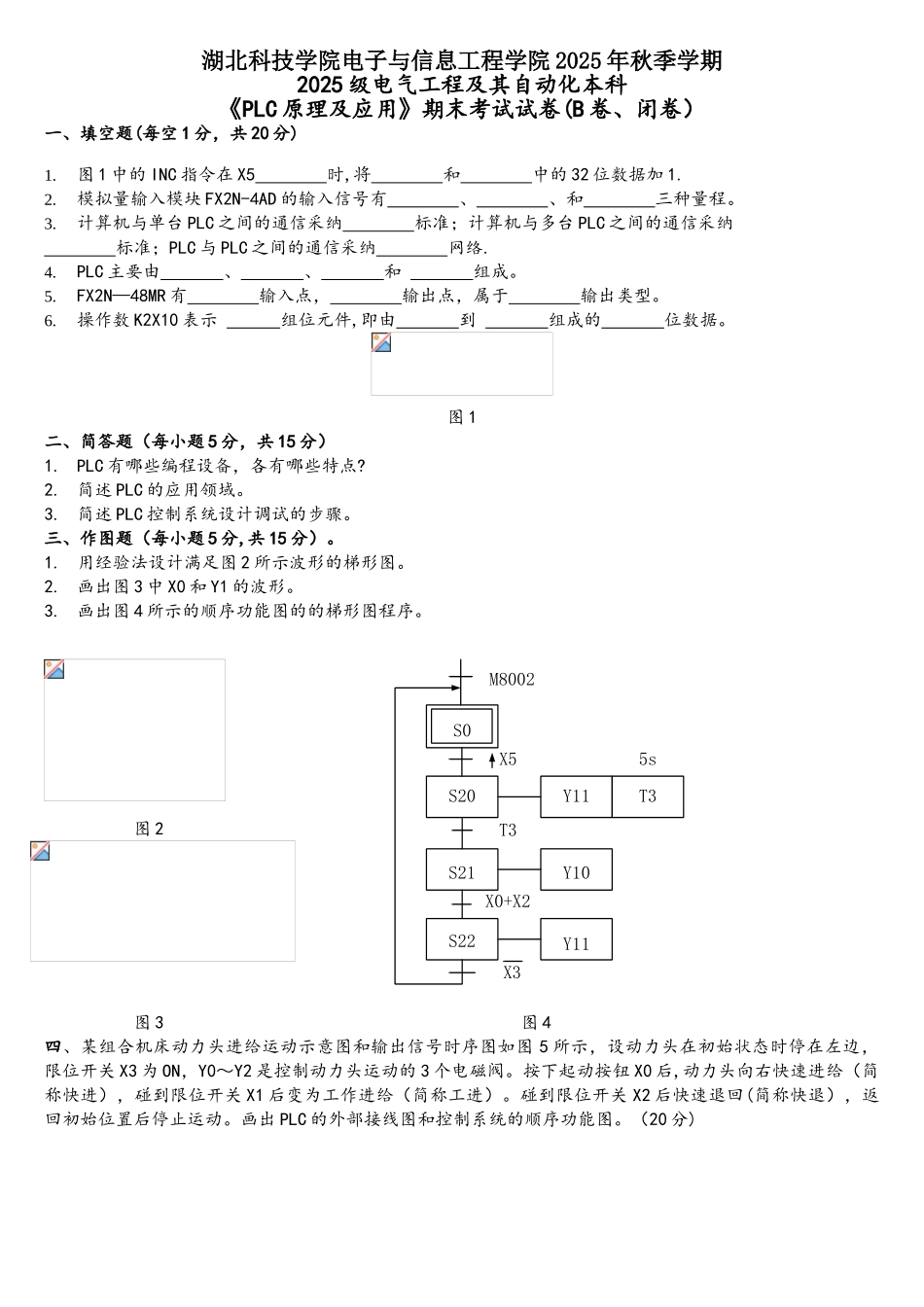

湖北科技学院电子与信息工程学院 2025 年秋季学期2025 级电气工程及其自动化本科《PLC 原理及应用》期末考试试卷(B 卷、闭卷）一、填空题(每空 1 分，共 20 分)1.图 1 中的 INC 指令在 X5 时,将 和 中的 32 位数据加 1.2.模拟量输入模块 FX2N-4AD 的输入信号有 、 、和 三种量程。3.计算机与单台 PLC 之间的通信采纳 标准；计算机与多台 PLC 之间的通信采纳 标准；PLC 与 PLC 之间的通信采纳 网络.4.PLC 主要由 、 、 和 组成。5.FX2N—48MR 有 输入点， 输出点，属于 输出类型。6.操作数 K2X10 表示 组位元件,即由 到 组成的 位数据。图 1二、简答题（每小题 5 分，共 15 分）1.PLC 有哪些编程设备，各有哪些特点?2.简述 PLC 的应用领域。3.简述 PLC 控制系统设计调试的步骤。三、作图题（每小题 5 分,共 15 分）。1.用经验法设计满足图 2 所示波形的梯形图。2.画出图 3 中 X0 和 Y1 的波形。3.画出图 4 所示的顺序功能图的的梯形图程序。 图 2 图 3 图 4四、某组合机床动力头进给运动示意图和输出信号时序图如图 5 所示，设动力头在初始状态时停在左边，限位开关 X3 为 ON，Y0～Y2 是控制动力头运动的 3 个电磁阀。按下起动按钮 X0 后,动力头向右快速进给（简称快进），碰到限位开关 X1 后变为工作进给（简称工进）。碰到限位开关 X2 后快速退回(简称快退），返回初始位置后停止运动。画出 PLC 的外部接线图和控制系统的顺序功能图。（20 分)S0S20Y11T3S21Y10S22Y11X5T3X0+X2X3M80025s系统规划PLC 硬件选型系统设计交付使用系统调试软件调试硬件调试软件设计硬件设计 六、小车在初始状态时停在中间，限位开关 X0 为 ON，按下起动按钮 X3,小车按图 6 所示的顺序运行，最后返回并停在初始状态.画出顺序功能图,用 STL 指令设计梯形图程序，并写出指令表.（20 分)七、用 X0 控制接在 Y0—Y7 的 8 个彩灯移位是否移位,每 1s 移一位，用 X1 控制左移或右移,用 MOV 指令将彩灯的初值设定为十六进制数 H0F（仅 Y0—Y3 为 1)，设计出梯形图程序。（10 分）湖北科技学院电子与信息工程学院 2025 年秋季学期2025 级电气工程及其自动化本科《PLC 原理及应用》期末考试试卷（A 卷)试题答案及评分标准一、填空题（每空 1 分，共 20 分)7.CPU 模块 输入模块 输出模块 编程器8.24 24 继电器9.2 X10 X17 810. ...
