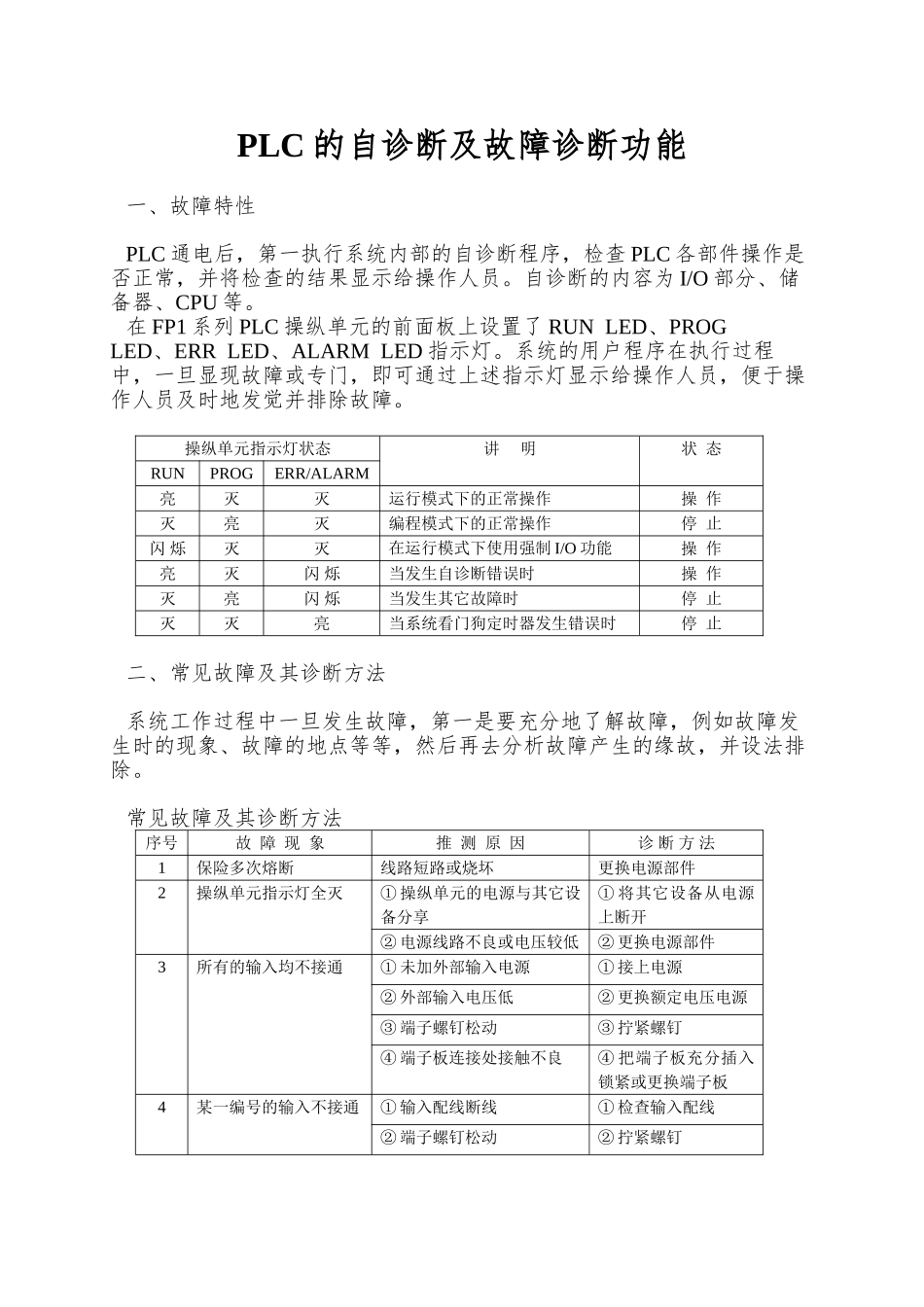

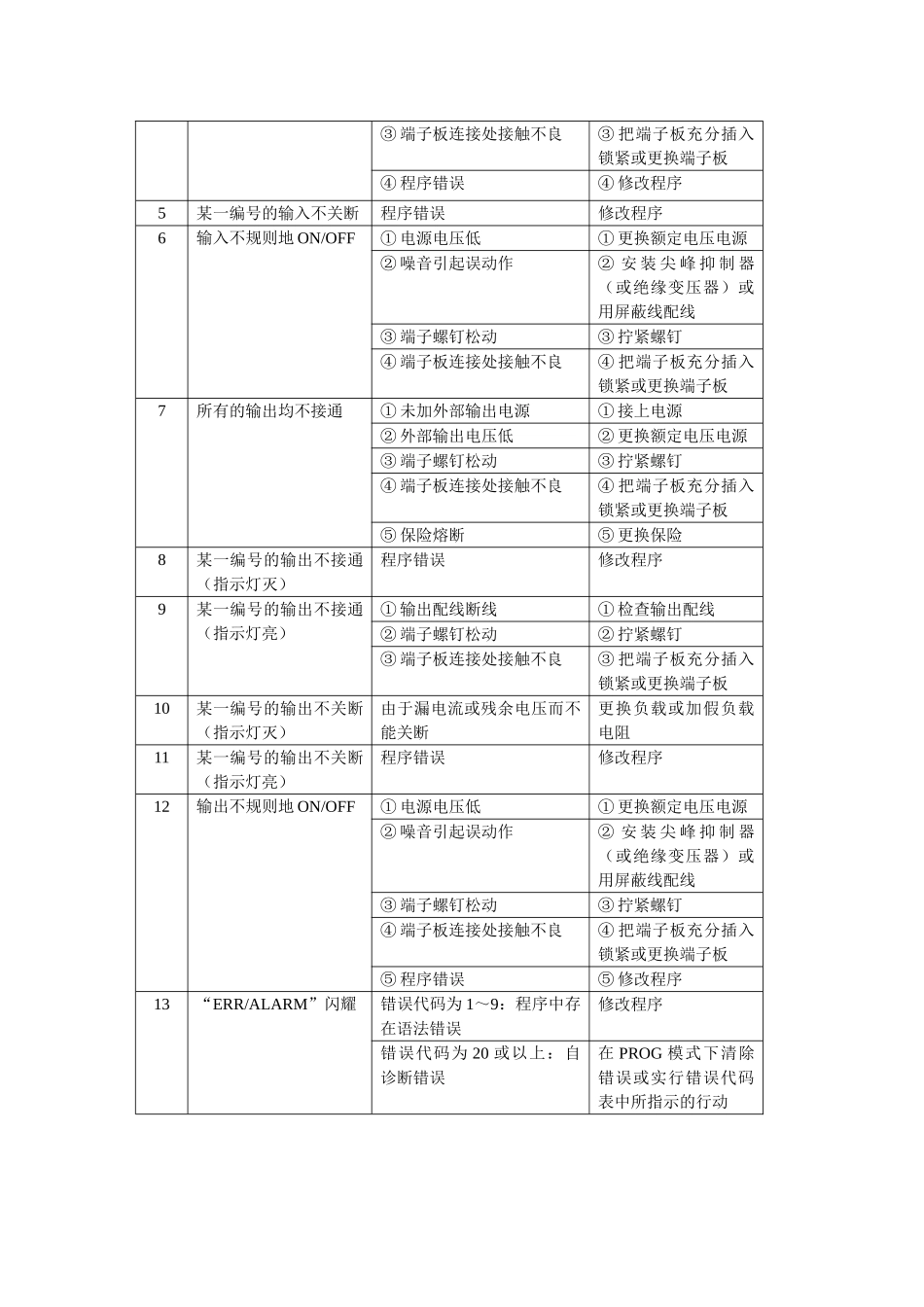

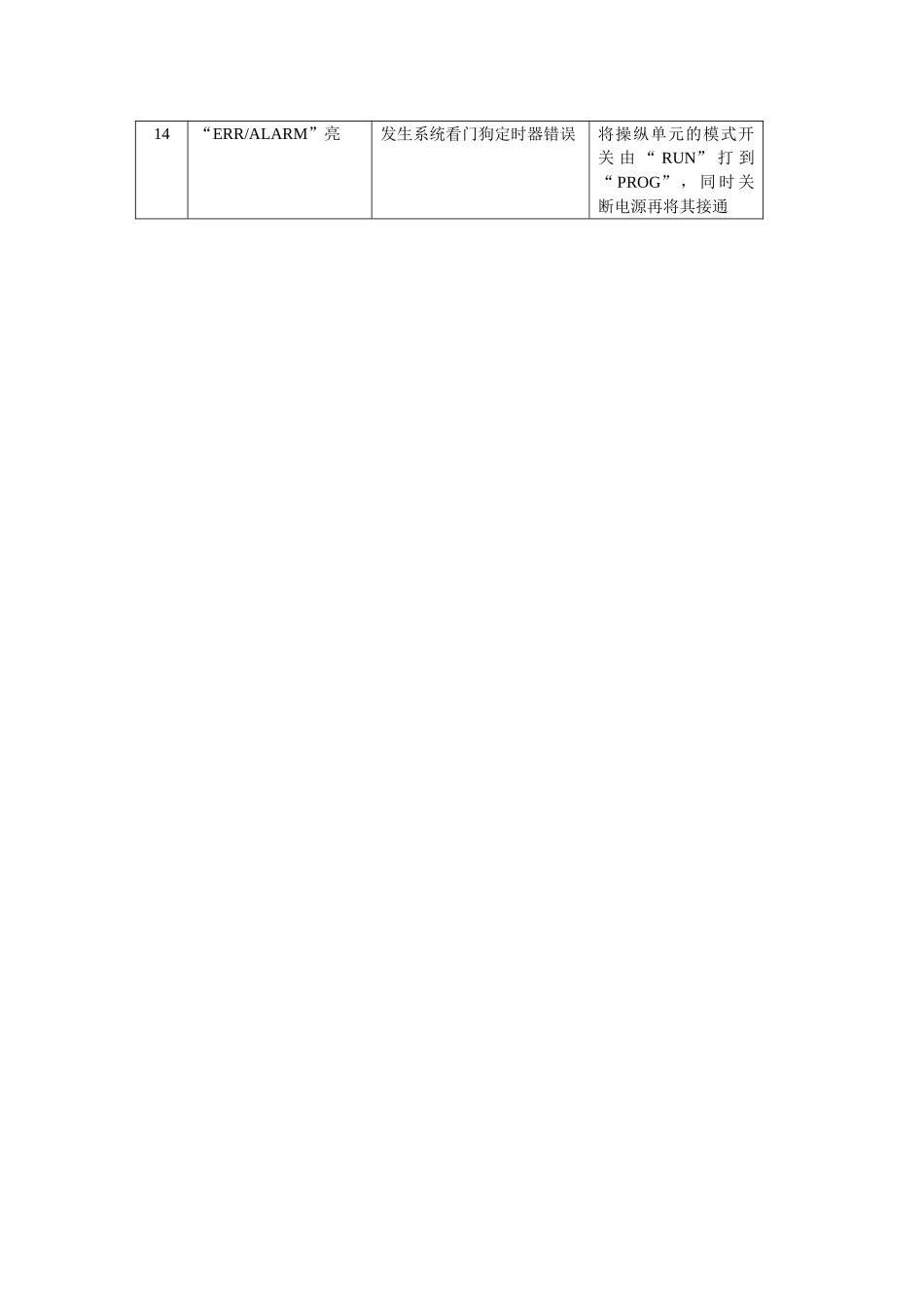

PLC 的自诊断及故障诊断功能一、故障特性PLC 通电后，第一执行系统内部的自诊断程序，检查 PLC 各部件操作是否正常，并将检查的结果显示给操作人员。自诊断的内容为 I/O 部分、储备器、CPU 等。在 FP1 系列 PLC 操纵单元的前面板上设置了 RUN LED、PROG LED、ERR LED、ALARM LED 指示灯。系统的用户程序在执行过程中，一旦显现故障或专门，即可通过上述指示灯显示给操作人员，便于操作人员及时地发觉并排除故障。操纵单元指示灯状态讲 明状 态RUNPROGERR/ALARM亮灭灭运行模式下的正常操作操 作灭亮灭编程模式下的正常操作停 止闪 烁灭灭在运行模式下使用强制 I/O 功能操 作亮灭闪 烁当发生自诊断错误时操 作灭亮闪 烁当发生其它故障时停 止灭灭亮当系统看门狗定时器发生错误时停 止二、常见故障及其诊断方法 系统工作过程中一旦发生故障，第一是要充分地了解故障，例如故障发生时的现象、故障的地点等等，然后再去分析故障产生的缘故，并设法排除。常见故障及其诊断方法序号故 障 现 象推 测 原 因诊 断 方 法1保险多次熔断线路短路或烧坏更换电源部件2操纵单元指示灯全灭① 操纵单元的电源与其它设备分享① 将其它设备从电源上断开② 电源线路不良或电压较低② 更换电源部件3所有的输入均不接通① 未加外部输入电源① 接上电源② 外部输入电压低② 更换额定电压电源③ 端子螺钉松动③ 拧紧螺钉④ 端子板连接处接触不良④ 把端子板充分插入锁紧或更换端子板4某一编号的输入不接通① 输入配线断线① 检查输入配线② 端子螺钉松动② 拧紧螺钉③ 端子板连接处接触不良③ 把端子板充分插入锁紧或更换端子板④ 程序错误④ 修改程序5某一编号的输入不关断程序错误修改程序6输入不规则地 ON/OFF① 电源电压低① 更换额定电压电源② 噪音引起误动作② 安 装 尖 峰 抑 制 器（或绝缘变压器）或用屏蔽线配线③ 端子螺钉松动③ 拧紧螺钉④ 端子板连接处接触不良④ 把端子板充分插入锁紧或更换端子板7所有的输出均不接通① 未加外部输出电源① 接上电源② 外部输出电压低② 更换额定电压电源③ 端子螺钉松动③ 拧紧螺钉④ 端子板连接处接触不良④ 把端子板充分插入锁紧或更换端子板⑤ 保险熔断⑤ 更换保险8某一编号的输出不接通（指示灯灭）程序错误修改程序9某一编号的输出不接通（指示灯亮）① 输出配线断线① 检查输出配线② 端子螺钉松动② 拧紧螺钉③ 端子板...
