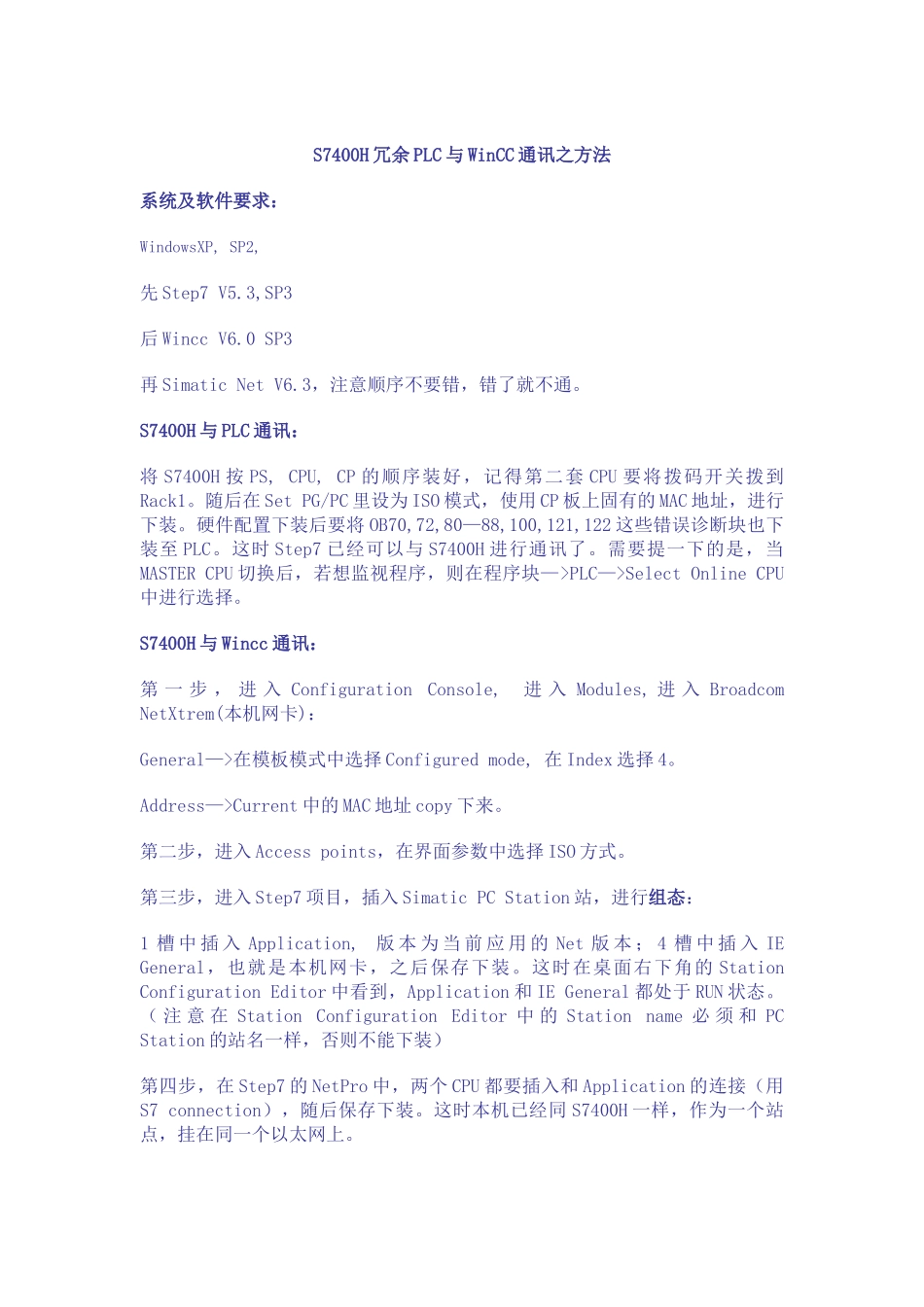

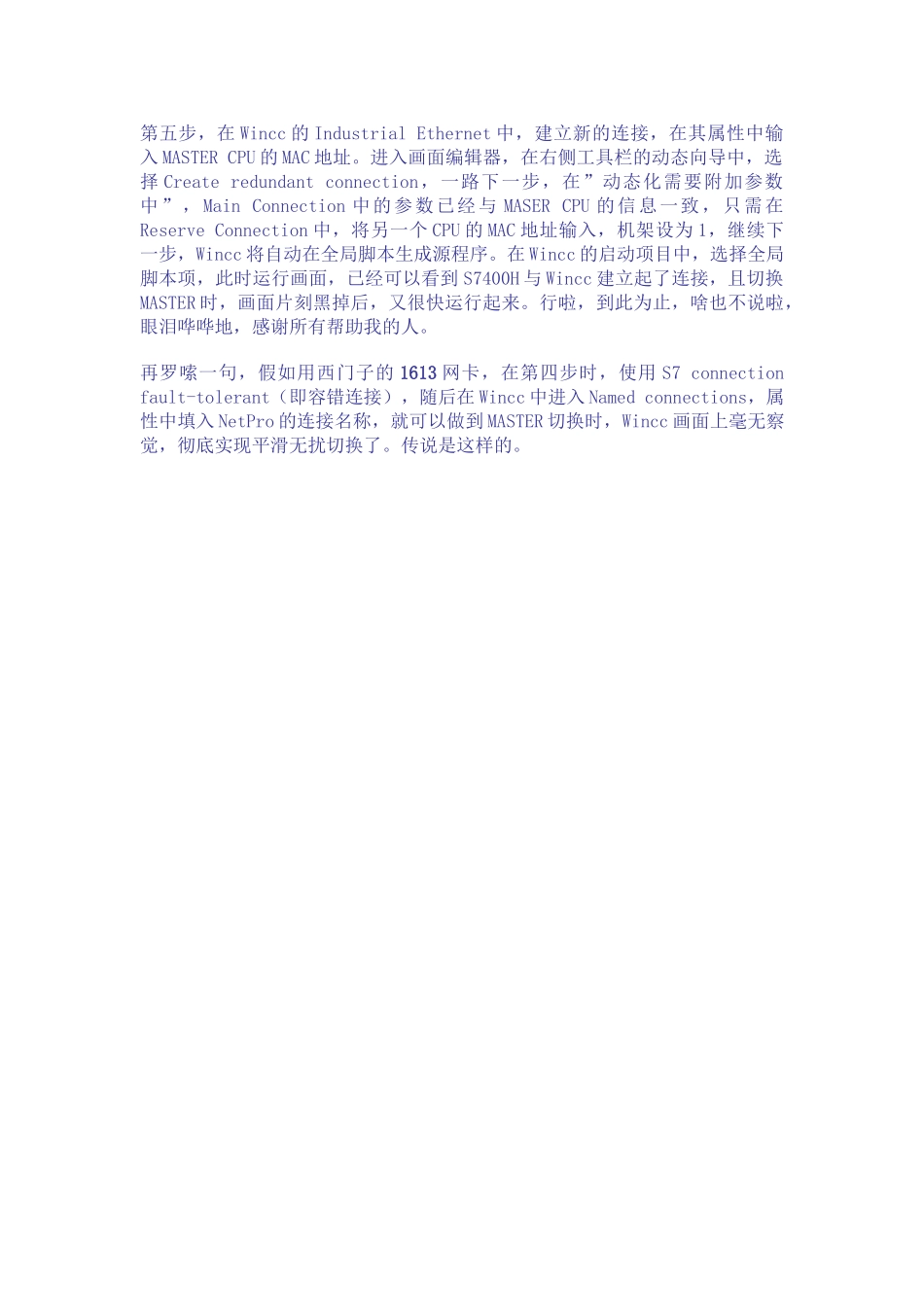

S7400H 冗余 PLC 与 WinCC 通讯之方法系统及软件要求：WindowsXP, SP2,先 Step7 V5.3,SP3后 Wincc V6.0 SP3再 Simatic Net V6.3，注意顺序不要错，错了就不通。S7400H 与 PLC 通讯：将 S7400H 按 PS, CPU, CP 的顺序装好，记得第二套 CPU 要将拨码开关拨到Rack1。随后在 Set PG/PC 里设为 ISO 模式，使用 CP 板上固有的 MAC 地址，进行下装。硬件配置下装后要将 OB70,72,80—88,100,121,122 这些错误诊断块也下装至 PLC。这时 Step7 已经可以与 S7400H 进行通讯了。需要提一下的是，当MASTER CPU 切换后，若想监视程序，则在程序块—>PLC—>Select Online CPU中进行选择。S7400H 与 Wincc 通讯：第 一 步 ， 进 入 Configuration Console, 进 入 Modules, 进 入 Broadcom NetXtrem(本机网卡)：General—>在模板模式中选择 Configured mode, 在 Index 选择 4。Address—>Current 中的 MAC 地址 copy 下来。第二步，进入 Access points，在界面参数中选择 ISO 方式。第三步，进入 Step7 项目，插入 Simatic PC Station 站，进行组态：1 槽 中 插 入 Application, 版 本 为 当 前 应 用 的 Net 版 本 ； 4 槽 中 插 入 IE General，也就是本机网卡，之后保存下装。这时在桌面右下角的 Station Configuration Editor 中看到，Application 和 IE General 都处于 RUN 状态。（ 注 意 在 Station Configuration Editor 中 的 Station name 必 须 和 PC Station 的站名一样，否则不能下装）第四步，在 Step7 的 NetPro 中，两个 CPU 都要插入和 Application 的连接（用S7 connection），随后保存下装。这时本机已经同 S7400H 一样，作为一个站点，挂在同一个以太网上。 第五步，在 Wincc 的 Industrial Ethernet 中，建立新的连接，在其属性中输入 MASTER CPU 的 MAC 地址。进入画面编辑器，在右侧工具栏的动态向导中，选择 Create redundant connection，一路下一步，在”动态化需要附加参数中”，Main Connection 中的参数已经与 MASER CPU 的信息一致，只需在Reserve Connection 中，将另一个 CPU 的 MAC 地址输入，机架设为 1，继续下一步，Wincc 将自动在全局脚本生成源程序。在 Wincc 的启动项目中，选择全局脚本项，此时运行画面，已经可以看到 S7400H 与 Wincc 建立起了连接，且切换MASTER 时，画面片刻黑掉后，又很快运行起来。行啦，到此为止，啥也不说啦，眼泪哗哗地，感谢所有帮助我的人。再罗嗦一句，假如用西门子的 1613 网卡，在第四步时，使用 S7 connection fault-tolerant（即容错连接），随后在 Wincc 中进入 Named connections，属性中填入 NetPro 的连接名称，就可以做到 MASTER 切换时，Wincc 画面上毫无察觉，彻底实现平滑无扰切换了。传说是这样的。
