SY-4031-93-石油建设工程质量检验评定标准自动化仪表安装工程6VIP专享

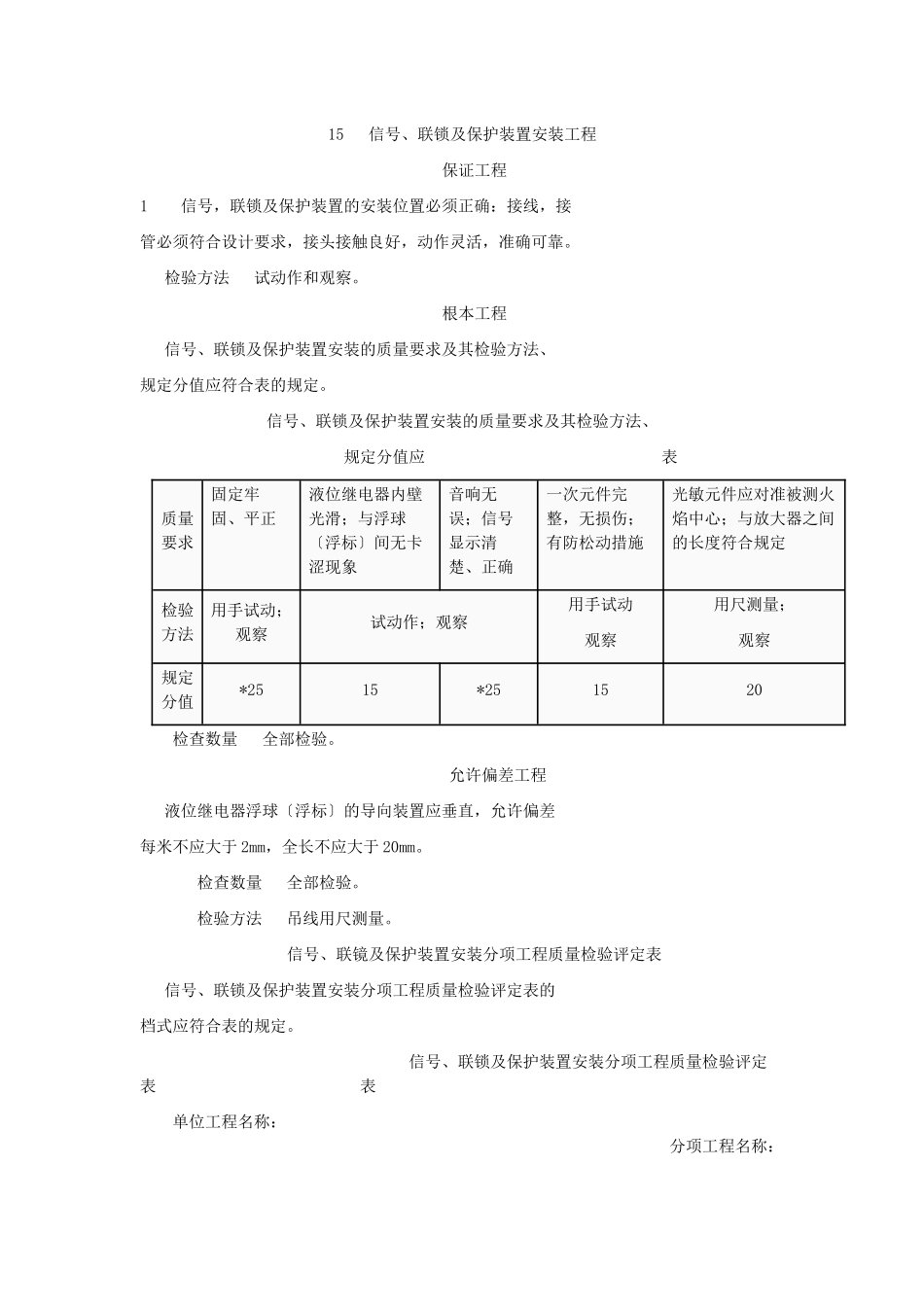

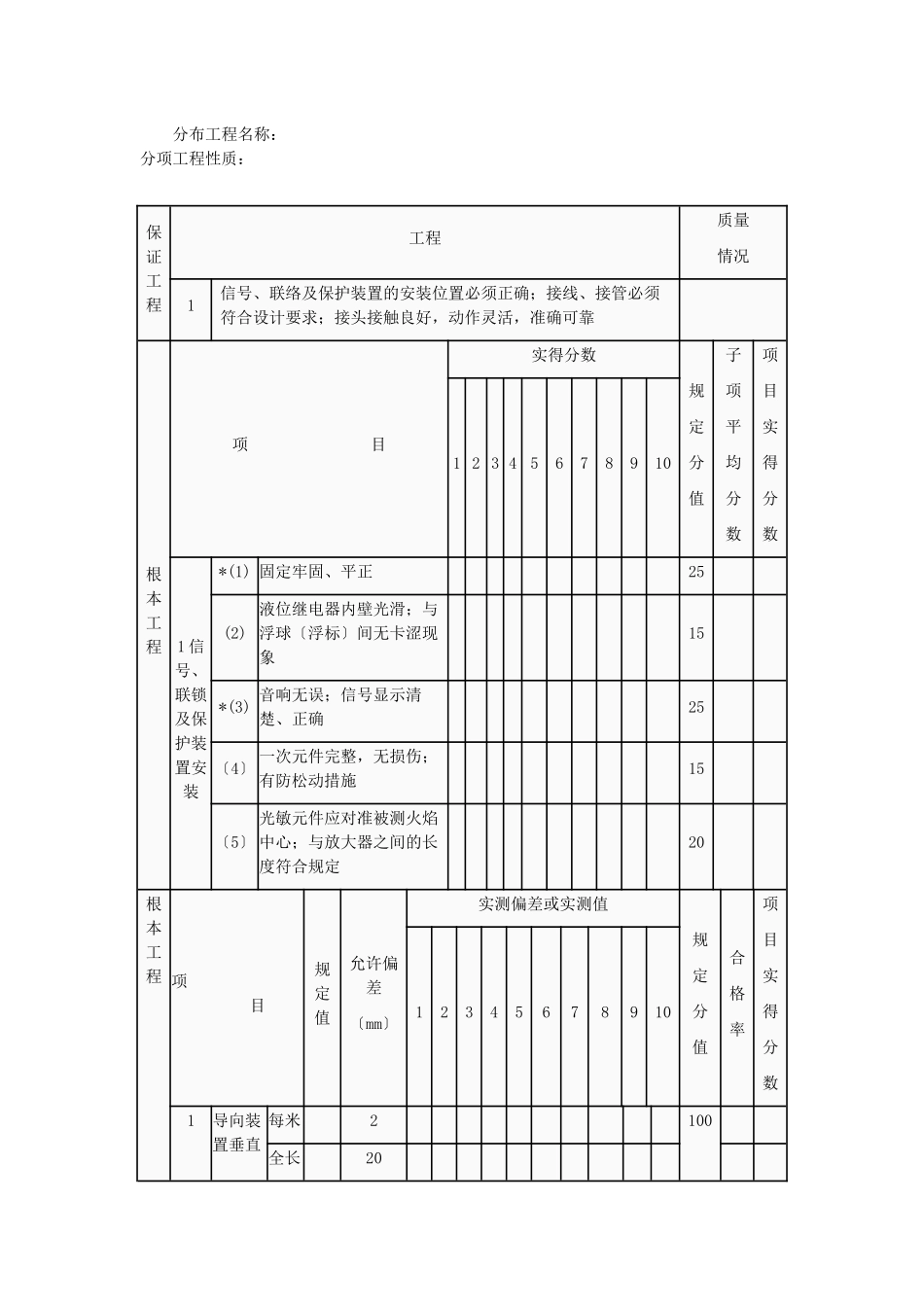

15 信号、联锁及保护装置安装工程 保证工程1 信号，联锁及保护装置的安装位置必须正确：接线，接管必须符合设计要求，接头接触良好，动作灵活，准确可靠。 检验方法 试动作和观察。 根本工程 信号、联锁及保护装置安装的质量要求及其检验方法、规定分值应符合表的规定。信号、联锁及保护装置安装的质量要求及其检验方法、规定分值应 表质量要求固定牢固、平正液位继电器内壁光滑；与浮球〔浮标〕间无卡涩现象音响无误；信号显示清楚、正确一次元件完整，无损伤；有防松动措施光敏元件应对准被测火焰中心；与放大器之间的长度符合规定检验方法用手试动；观察试动作；观察用手试动观察用尺测量；观察规定分值*2515*251520检查数量 全部检验。 允许偏差工程 液位继电器浮球〔浮标〕的导向装置应垂直，允许偏差每米不应大于 2mm，全长不应大于 20mm。 检查数量 全部检验。 检验方法 吊线用尺测量。 信号、联镜及保护装置安装分项工程质量检验评定表 信号、联锁及保护装置安装分项工程质量检验评定表的档式应符合表的规定。 信号、联锁及保护装置安装分项工程质量检验评定表 表单位工程名称： 分项工程名称：分布工程名称： 分项工程性质： 保证工程工程质量情况1信号、联络及保护装置的安装位置必须正确；接线、接管必须符合设计要求；接头接触良好，动作灵活，准确可靠 根本工程项 目实得分数规定分值子项平均分数项目实得分数1 2 3 456789101 信号、联锁及保护装置安装*(1) 固定牢固、平正 25 (2)液位继电器内壁光滑；与浮球〔浮标〕间无卡涩现象 15 *(3) 音响无误；信号显示清楚、正确 25 〔4〕 一次元件完整，无损伤；有防松动措施 15 〔5〕光敏元件应对准被测火焰中心；与放大器之间的长度符合规定 20 根本工程 项 目规定值允许偏差〔mm〕实测偏差或实测值规定分值合格率项目实得分数123456789101 导向装置垂直每米 2 100 全长 20 度检查结果保证工程符合要求的 项，不符合要求的 项根本工程检查 项，合计 分，总平均 分允许偏差工程实测 项，合计 分评定等级 技术负责人： 班质量检查员：核定等级 专职质量检查员： 年 月 日 16 仪表调校工程 保证工程 仪表的规格，型号、位号必须符合设计要求。 检验方法 按设计检查，并核对产品合格证。 仪表的电气线路连接必须正确，绝缘电阻必须符合设计和产品说明书的规定。 检验方法 核对调校记录，必要时用兆欧裹测量(半导体和...
