xx学校校园网络组建方案

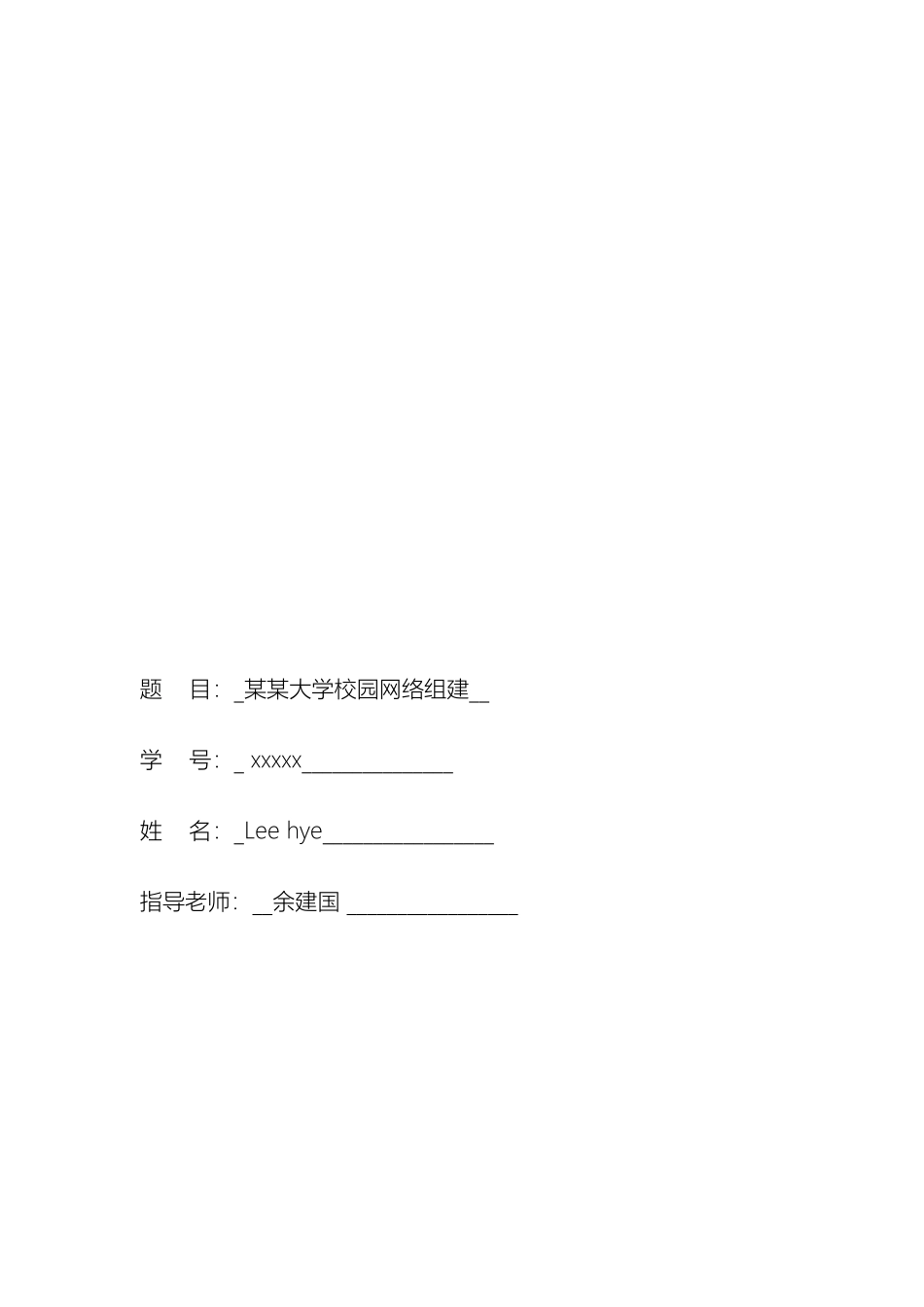

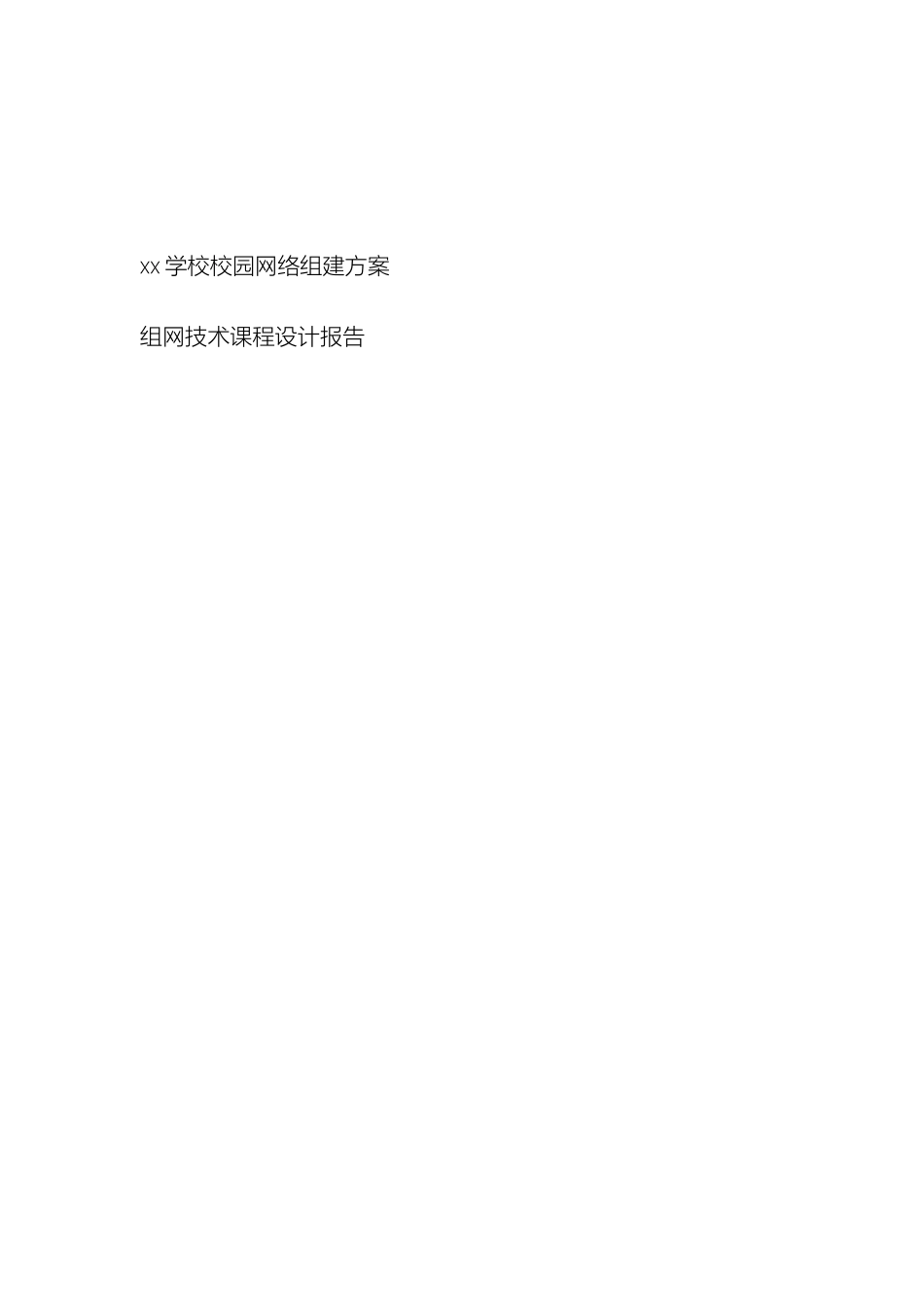

xx 学校校园网络组建方案 xx 学校校园网络组建方案组网技术课程设计报告 题 目：_某某大学校园网络组建__学 号：_ xxxxx_______________姓 名：_Lee hye_________________指导老师：__余建国 _________________ 目 录 目 录 1 一．概述 1 1.1. 具体设计任务 2 1.2 具体分工 2 二 . 基本思路及所涉及的相关理论 2 三．网络拓扑图 4 四．方案设计 5 4.1 网络结构化布线设计 5 4.1.1 垂直干缆布线方式 5 4.1.2 水平布线 5 4.1.3 设备间 5 4.2 主干系统 5 4.3. 广域网设计 7 4.4 所需硬件软件 8 4.5 交换设备 8 4.6 协议 9 五 . 具体配置步骤 9 5.1 设置路由器（以思科 Cisco 产品为例） 9 5.2 交换机的配置（ Cisco 公司的 Catalyst6500 ） 10 5.3 防火墙的配置 10 5.4 DHCP 服务器的安装 11 5.5 windows server 服务器的安装 12 5.6 通信协议的安装 12 5.7 在 Windows Server 中配置 TCP/IP 协议 14 六 . 调试过程中出现的问题及相应解决办法 15 6.1 排除电源子系统的故障 15 6.2 排除散热子系统的故障 16 6.3 排除处理器和接口子系统的故障 16 七 . 工作总结 16 参考文献 17 一．概述 1.1.具体设计任务把学校的教学楼、行政楼、图书馆、实验楼、宿舍楼、食堂等连接起来组成一个相互连接能够资源共享的网络。而且每一个网络有各自的功能，实现自己的任务，互不影响。真正实现校园一体化，共享化，便捷化，资源化。使所有人感受的网络的益处。而且还要注意网络的安全性和成熟性。同时在连接时还要使连接利于以后的功能扩充和技术升级。1.2 具体分工 二.基本思路及所涉及的相关理论要想实现校园网络，则需要一个网络控制中心，而这个网络控制中心需要在学校的中心，因此把网络中心设在实验楼的一层，以实验楼为中心，选择星形拓扑结构，网络主干最好选用光纤，以便采纳链路聚合技术及备份线路。光纤布线采纳星型结构，即由实验楼网络中心向其它建筑辐射。建筑内部布线采纳 5 类双绞线进行垂直和水平布线，如建筑物规模较大，也可部分采纳室内多模光纤。双绞线的接法采纳 EIA/TIA568B 标准。设计时要依据EIA/TIA568 工业标准及国际商务布线标准。1〉主干网汇接各子网，形成中心交换。2〉子网经过路由器连接到主干网。3〉网络中心的网络构成一个单独的子网，汇接到主干网。4〉在网络中心进行集中控制和管理。5〉每个子网...
