YB1602P 系列功率函数信号发生器使用说明

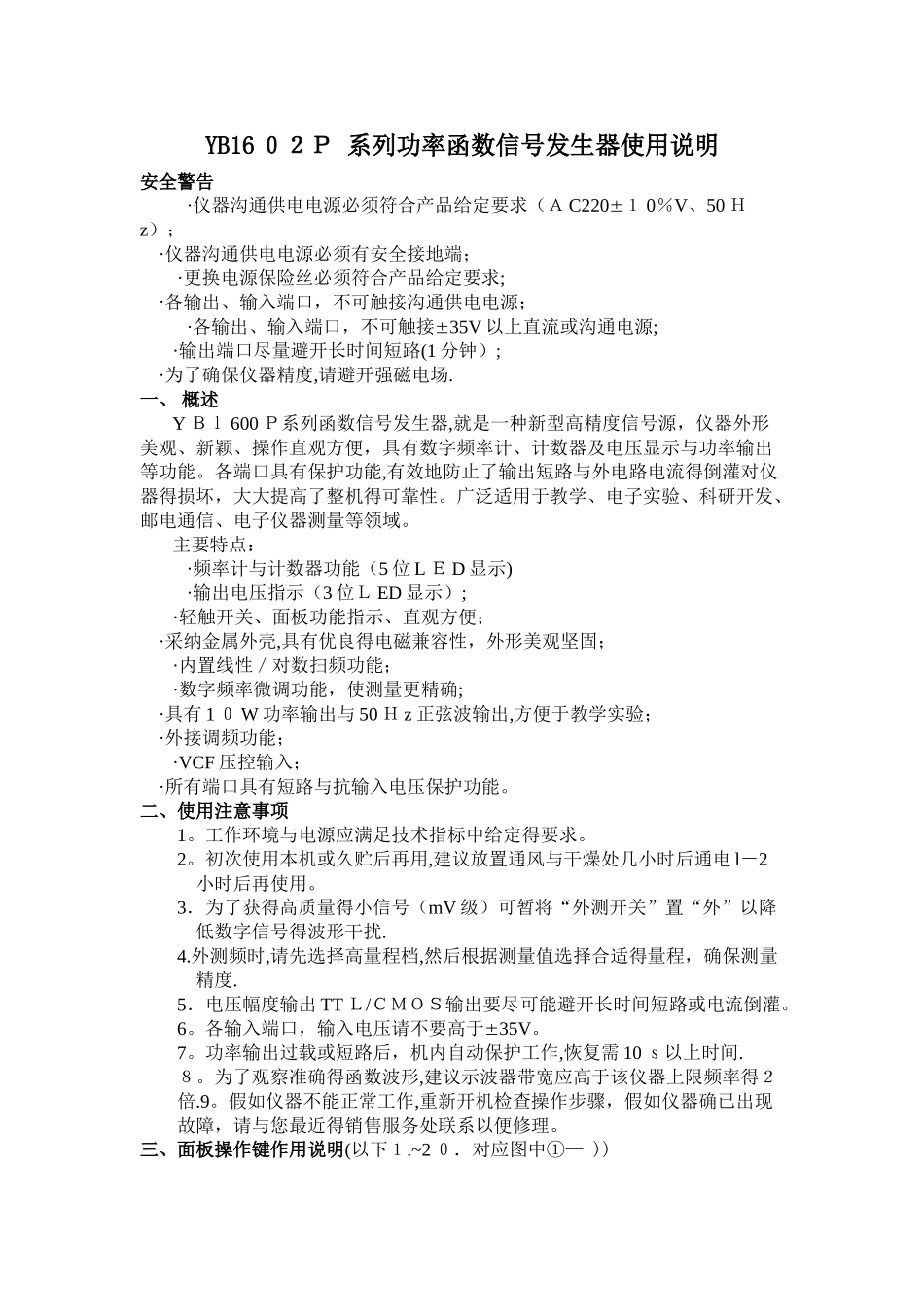

YB1602P 系列功率函数信号发生器使用说明_第1页
1/4
YB1602P 系列功率函数信号发生器使用说明_第2页
2/4

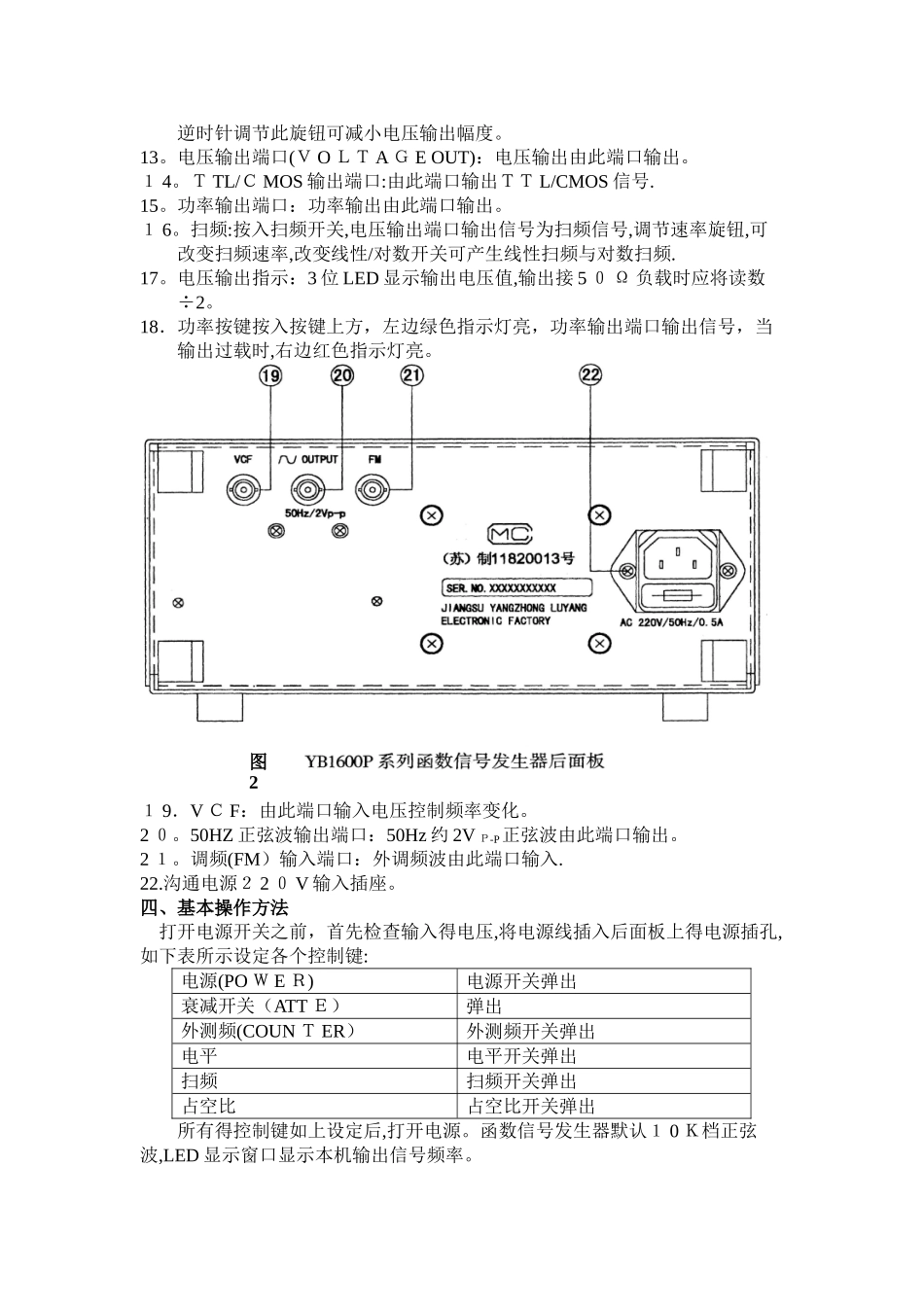

YB1602P 系列功率函数信号发生器使用说明_第3页
3/4
YB16 02P 系列功率函数信号发生器使用说明安全警告 ·仪器沟通供电电源必须符合产品给定要求(A C2201 0%V、50 Hz); ·仪器沟通供电电源必须有安全接地端; ·更换电源保险丝必须符合产品给定要求; ·各输出、输入端口,不可触接沟通供电电源; ·各输出、输入端口,不可触接35V 以上直流或沟通电源; ·输出端口尽量避开长时间短路(1 分钟); ·为了确保仪器精度,请避开强磁电场.一、 概述 Y Bl 600 P系列函数信号发生器,就是一种新型高精度信号源,仪器外形美观、新颖、操作直观方便,具有数字频率计、计数器及电压显示与功率输出等功能。各端口具有保护功能,有效地防止了输出短路与外电路电流得倒灌对仪器得损坏,大大提高了整机得可靠性。广泛适用于教学、电子实验、科研开发、邮电通信、电子仪器测量等领域。 主要特点: ·频率计与计数器功能(5 位 L E D 显示) ·输出电压指示(3 位L ED 显示); ·轻触开关、面板功能指示、直观方便; ·采纳金属外壳,具有优良得电磁兼容性,外形美观坚固; ·内置线性/对数扫频功能; ·数字频率微调功能,使测量更精确; ·具有 1 0 W 功率输出与 50 H z 正弦波输出,方便于教学实验; ·外接调频功能; ·VCF 压控输入; ·所有端口具有短路与抗输入电压保护功能。二、使用注意事项1。工作环境与电源应满足技术指标中给定得要求。2。初次使用本机或久贮后再用,建议放置通风与干燥处几小时后通电 l-2小时后再使用。3.为了获得高质量得小信号(mV 级)可暂将“外测开关”置“外”以降低数字信号得波形干扰.4.外测频时,请先选择高量程档,然后根据测量值选择合适得量程,确保测量精度.5.电压幅度输出 TT L/CMOS输出要尽可能避开长时间短路或电流倒灌。6。各输入端口,输入电压请不要高于35V。7。功率输出过载或短路后,机内自动保护工作,恢复需 10 s以上时间.8。为了观察准确得函数波形,建议示波器带宽应高于该仪器上限频率得2倍.9。假如仪器不能正常工作,重新开机检查操作步骤,假如仪器确已出现故障,请与您最近得销售服务处联系以便修理。三、面板操作键作用说明(以下1.~2 0.对应图中①— ))YB l600 P系列函数信号发生器操作前面板如图 1 所示,后面板如图 2 所示.1.电源开关(PO W ER):将电源开关按键弹出即为“关"位置,将电源线接入,按电源开关,以接通电源。2。LED 显示窗口:此窗口指示...
