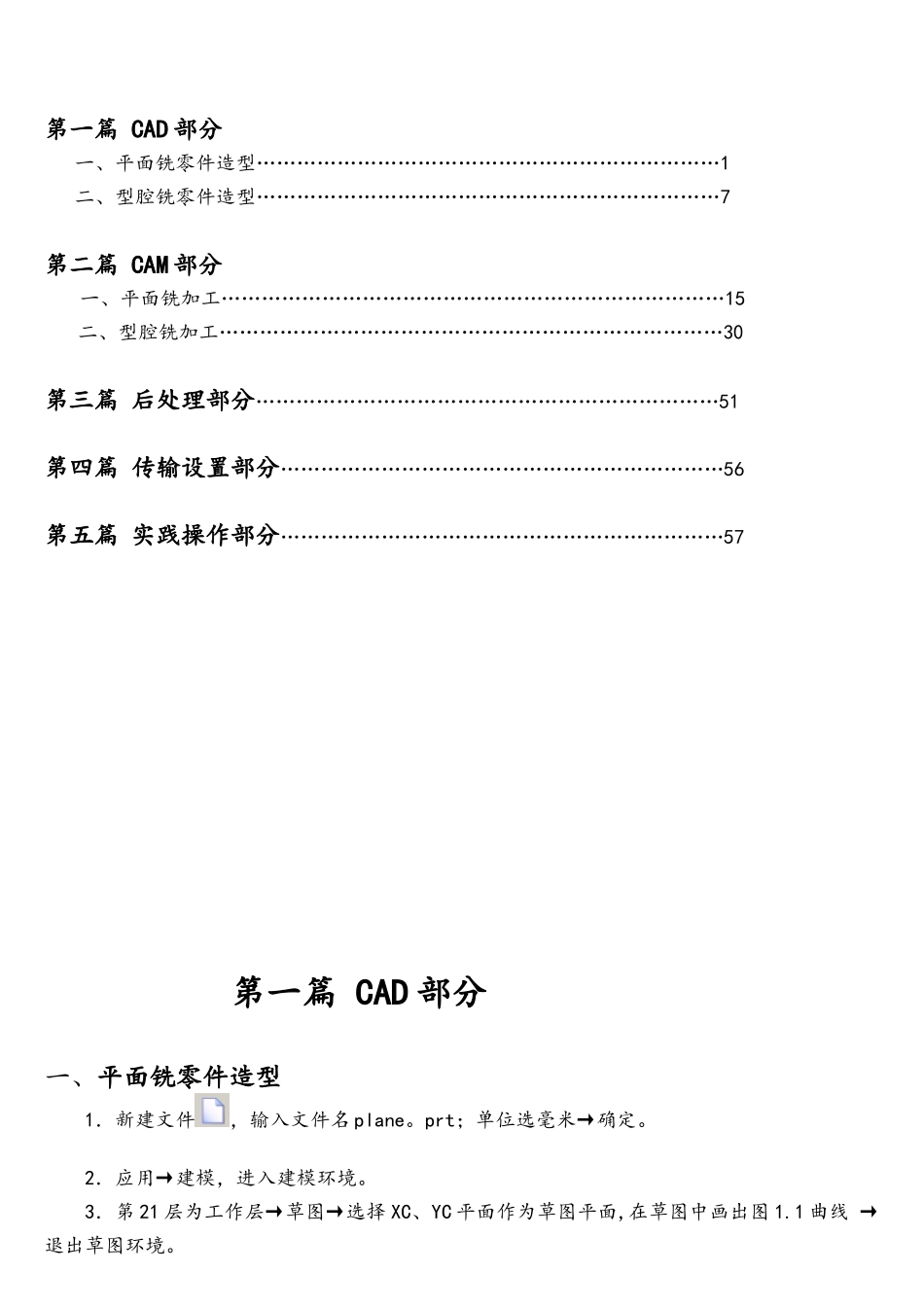

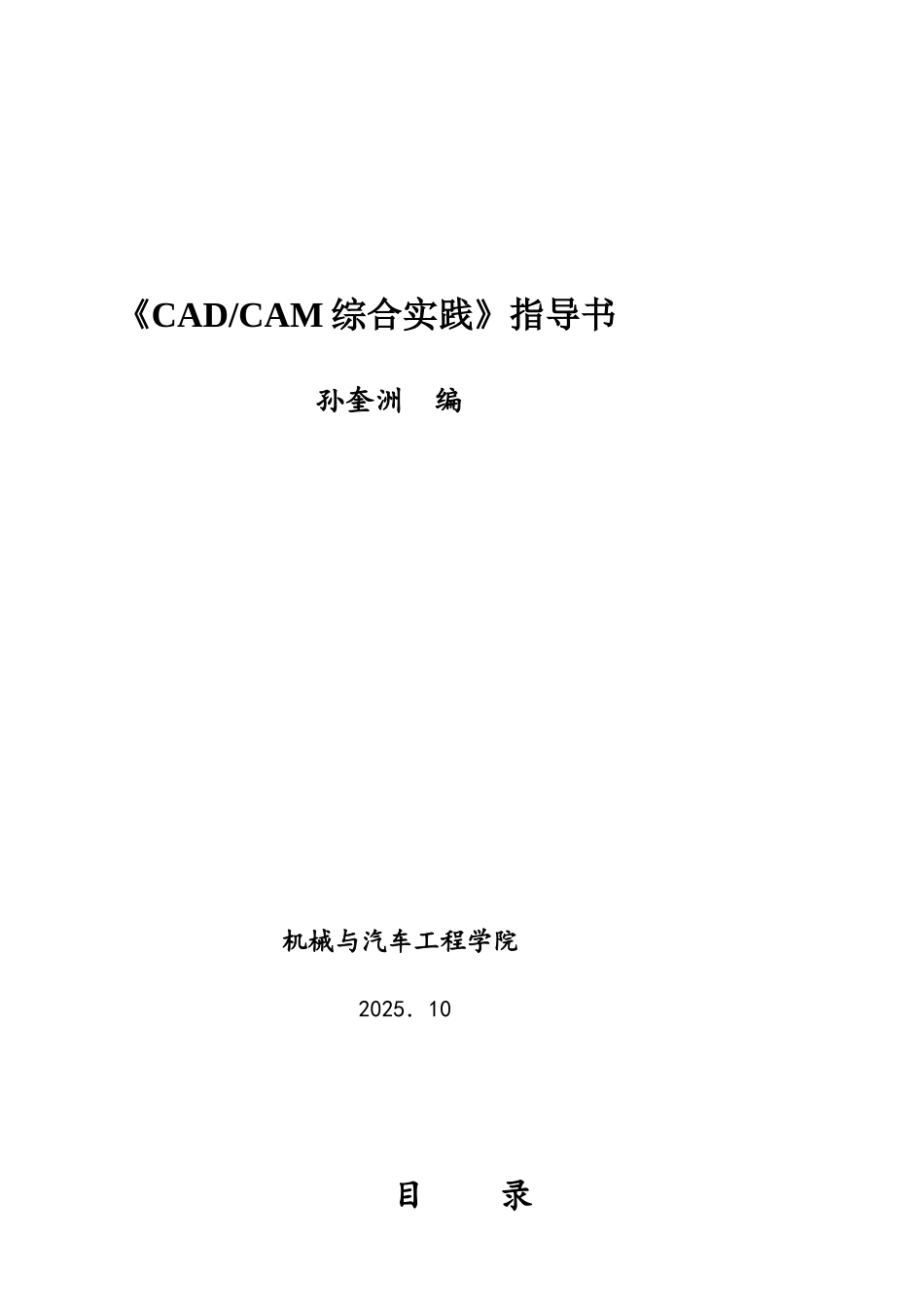

《CAD/CAM 综合实践》指导书 孙奎洲 编机械与汽车工程学院 2025．10目 录第一篇 CAD 部分一、平面铣零件造型……………………………………………………………1二、型腔铣零件造型……………………………………………………………7第二篇 CAM 部分一、平面铣加工…………………………………………………………………15二、型腔铣加工…………………………………………………………………30第三篇 后处理部分……………………………………………………………51第四篇 传输设置部分…………………………………………………………56第五篇 实践操作部分…………………………………………………………57第一篇 CAD 部分一、平面铣零件造型1．新建文件，输入文件名 plane。prt；单位选毫米→确定。2．应用→建模，进入建模环境。3．第 21 层为工作层→草图→选择 XC、YC 平面作为草图平面,在草图中画出图 1.1 曲线 →退出草图环境。图 1.14．设第 1 层为工作层→插入→设计特征→圆柱体→选直径，高度为输入参数(图 1。2)→确定→ZC 为矢量方向，确定→输入参数直径 200，高度 10（图 1。3）→确定→在构造器中（图1。4)基点 XC、YC、ZC 分别为 0，0,0→确定。 图 1。2 图 1。3图 1．45．插入→设计特征→圆台→在圆台界面中(图 1。5）输入参数，直径 160，高度 10，拔模角 0→放置面选圆柱体上表面→确定→定位方式选“点到点” (图 1.6,1。7）→选圆柱体上表面外边缘（图 1。8）→设置圆弧的位置中选圆弧中心（图 1.9）→确定→形状如图 1。10。 图 1。5 图 1。6 图 1.7 图 1.8图 1.9 图 1.106．插入→设计特征→孔→类型选“简单”（图 1.11),直径 35，高度 50，尖角 118→放置面选圆台上表面→确定→定位方式选“点到点" （图 1。12，1.13）→选圆柱体上表面外边缘(图 1。14）→设置圆弧的位置中选圆弧中心（图 1。15）→确定→形状如图 1。16。 图 1。11 图 1。12 图 1.13 图 1.15图 1。14图 1。167．设第 21 层为可选层，第 1 层为工作层→插入→设计特征→拉伸→选择 21 层的草图线（图 1.17）→设置起始值 10，结束值 20，布尔运算为减运算（图 1。18）→确定→设 21 层不可见→形状如图 1。19。图 1.17图 1.18图 1.19二、型腔铣零件造型1．新建文件，输入文件名 cavity.prt；单位选毫米→确定。2．应用→建模，进入建模环境。3．设第 1 层为...
