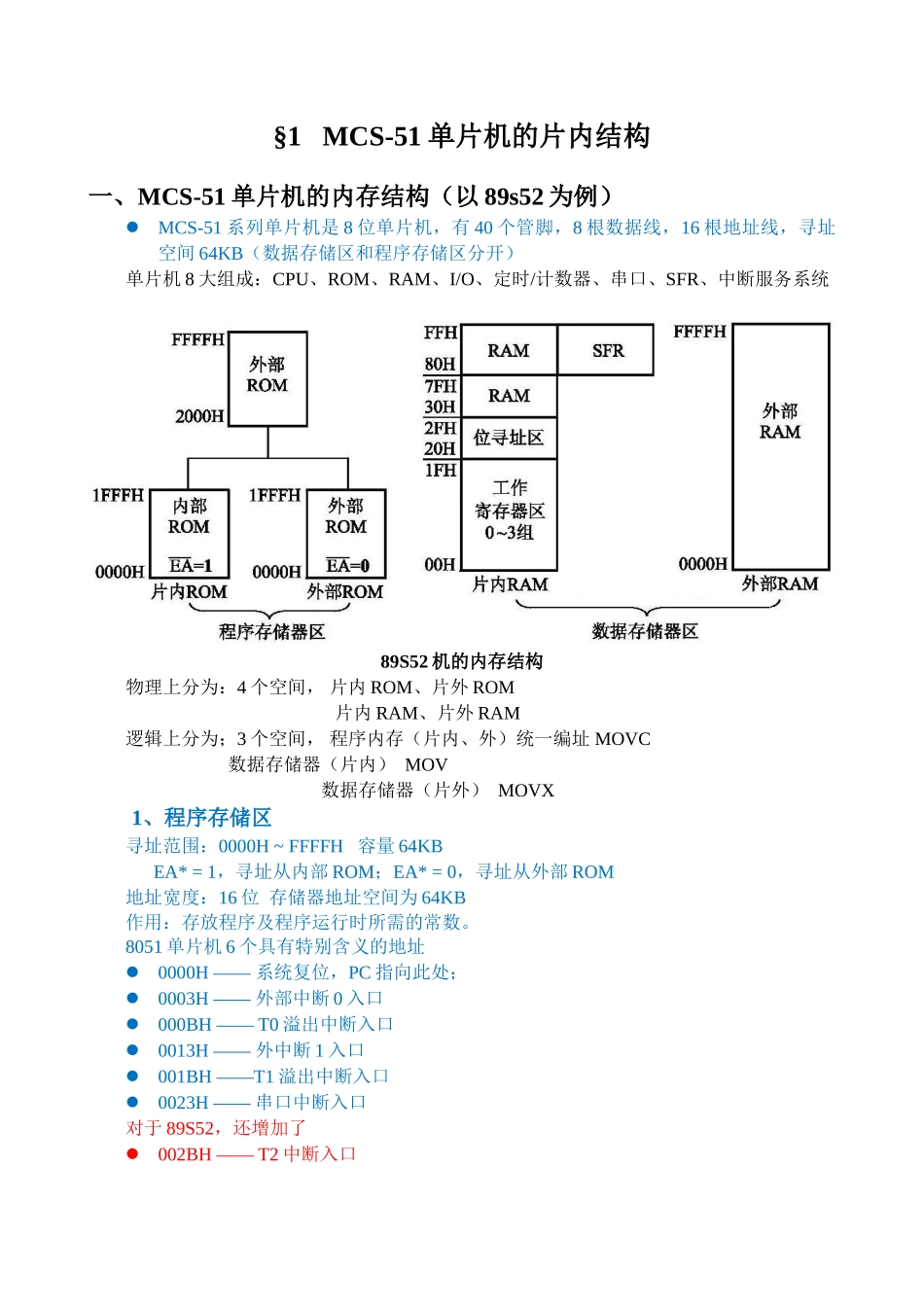

§1 MCS-51 单片机的片内结构一、MCS-51 单片机的内存结构（以 89s52 为例）MCS-51 系列单片机是 8 位单片机，有 40 个管脚，8 根数据线，16 根地址线，寻址空间 64KB（数据存储区和程序存储区分开）单片机 8 大组成：CPU、ROM、RAM、I/O、定时/计数器、串口、SFR、中断服务系统89S52 机的内存结构物理上分为：4 个空间， 片内 ROM、片外 ROM片内 RAM、片外 RAM逻辑上分为；3 个空间， 程序内存（片内、外）统一编址 MOVC 数据存储器（片内） MOV 数据存储器（片外） MOVX1、程序存储区寻址范围：0000H ~ FFFFH 容量 64KB EA* = 1，寻址从内部 ROM；EA* = 0，寻址从外部 ROM地址宽度：16 位 存储器地址空间为 64KB 作用：存放程序及程序运行时所需的常数。8051 单片机 6 个具有特别含义的地址0000H —— 系统复位，PC 指向此处；0003H —— 外部中断 0 入口000BH —— T0 溢出中断入口0013H —— 外中断 1 入口001BH ——T1 溢出中断入口0023H —— 串口中断入口对于 89S52，还增加了002BH —— T2 中断入口2、内部数据存储区物理上分为两大区：00H ~ 7FH 即 128B 内 RAM 和 用户 RAM/SFR 区。如图 2 所示。地址为 80H～FFH 为 SFR 区，与片内高 128B RAM 单元统一编址，但属于另一专用空间区域00H～1FH 的 32 个单元是 4 组通用工作寄存器区，每区包含 8B，为 R7～R0。可通过指令改变 RS1、RS0 两位来选择。（通用寄存器也是有地址的）20H～2FH 的 16 个单元的 128 位可位寻址，也可字节寻址。位地址=（字节地址-20H）*08H+字节.位如：21H.7（字节）→0FH（位）30H～FFH 的单元只能字节寻址，用作存数据以及作为堆栈区。对地址为 80H～FFH 的 RAM 区，只能采纳间接寻址方式访问，而对地址为 80H～FFH 的特别功能寄存器区访问只能采纳直接寻址方式。89S52 内部数据存储器二、特别功能寄存器 SFR寻址空间离散分配在：80H ~ FFH（注意 PC 不在此范围内）。地址末尾为 0 或 8 的 SFR 具有位寻址功能。位地址=SFR 字节地址+SFR 字节地址.位如：TCON.6 位，字节地址为 88H，位地址为 8EH堆栈可以设置在片内高位地址区（不可设在片外）。1、 CPU的算术运算寄存器（1）累加器A（E0H）（2）B寄存器：乘、除法运算用（3）程序状态字PSW寄存器：包含程序运行状态信息。PSW CY AC FO R...
