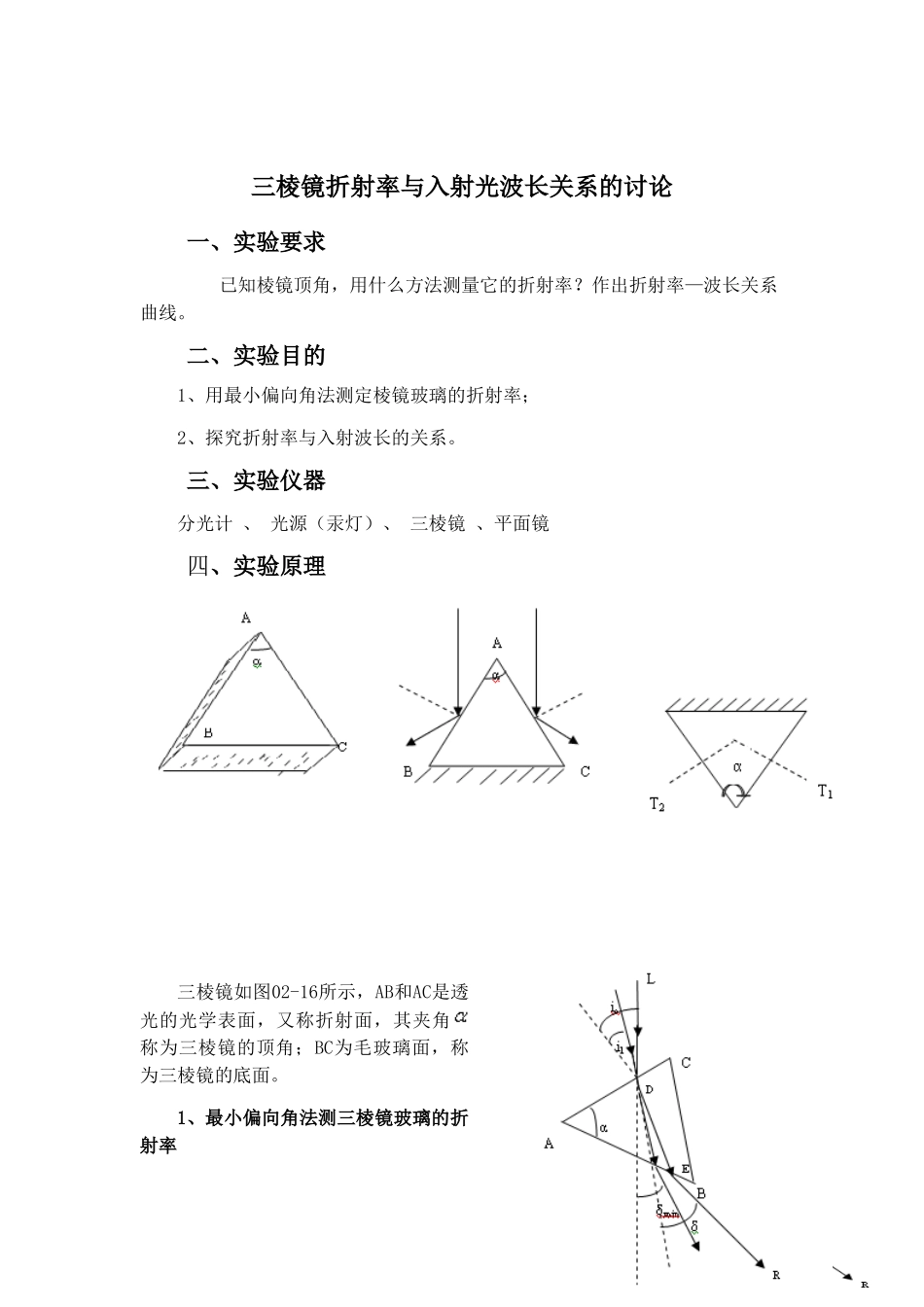

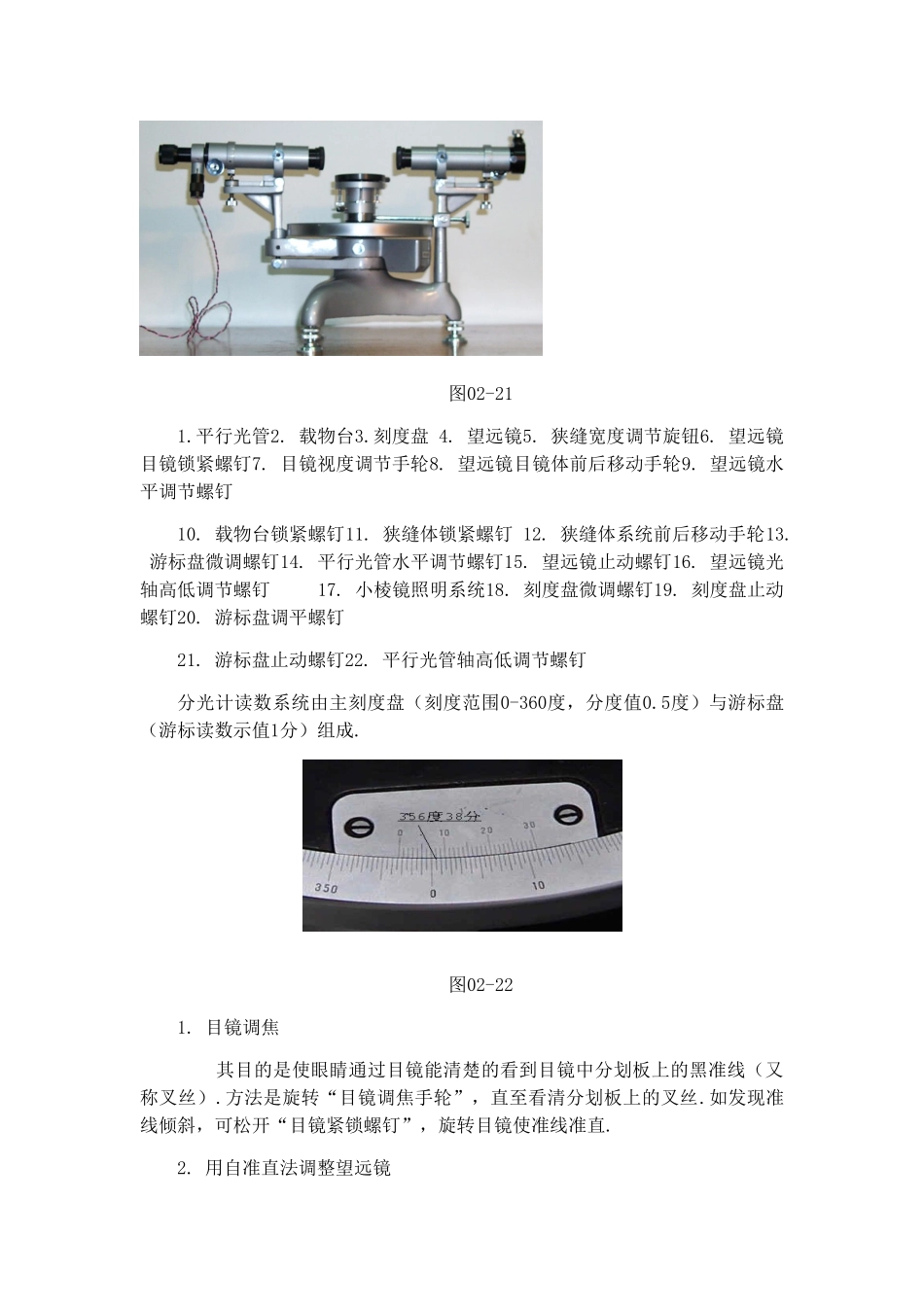

三棱镜折射率与入射光波长关系的讨论一、实验要求 已知棱镜顶角，用什么方法测量它的折射率？作出折射率—波长关系曲线。二、实验目的1、用最小偏向角法测定棱镜玻璃的折射率；2、探究折射率与入射波长的关系。三、实验仪器分光计 、 光源（汞灯）、 三棱镜 、平面镜四、实验原理三棱镜如图02-16所示，AB和AC是透光的光学表面，又称折射面，其夹角称为三棱镜的顶角；BC为毛玻璃面，称为三棱镜的底面。1、最小偏向角法测三棱镜玻璃的折射率如图所示，假设有一束单色平行光LD入射到棱镜上，经过两次折射后沿ER方向射出，则入射光线LD与出射光线ER间的夹角称为偏向角. 转动三棱镜，改变入射光对光学面AC的入射角，出射光线的方向ER也随之改变，即偏向角发生变化.沿偏向角减小的方向继续缓慢转动三棱镜，使偏向角逐渐减小；当转到某个位置时，若再继续沿此方向转动，偏向角又将逐渐增大，此位置时偏向角达到最小值，称为最小偏向角.可以证明棱镜材料的折射率与顶角及最小偏向角的关系式为： 利用三棱镜的顶角=60°及测出最小偏向角，即可由上式算出棱镜材料的折射率n。实验中汞灯发出的是由波长为 671（橙光）、546（绿）、435（蓝）、404(蓝紫）组成的复色光。测出各波长色光通过三棱镜的最小偏向角，进而可求出各波长色光通过三棱镜的折射率n。五、实验内容与步骤 分光计的调节：分光计由五部分组成：三脚架座、望远镜、载物平台、平行光管和游标盘.其结构见图02-21和图02-22图02-211.平行光管2. 载物台3.刻度盘 4. 望远镜5. 狭缝宽度调节旋钮6. 望远镜目镜锁紧螺钉7. 目镜视度调节手轮8. 望远镜目镜体前后移动手轮9. 望远镜水平调节螺钉10. 载物台锁紧螺钉11. 狭缝体锁紧螺钉 12. 狭缝体系统前后移动手轮13. 游标盘微调螺钉14. 平行光管水平调节螺钉15. 望远镜止动螺钉16. 望远镜光轴高低调节螺钉 17. 小棱镜照明系统18. 刻度盘微调螺钉19. 刻度盘止动螺钉20. 游标盘调平螺钉 21. 游标盘止动螺钉22. 平行光管轴高低调节螺钉 分光计读数系统由主刻度盘（刻度范围0-360度，分度值0.5度）与游标盘（游标读数示值1分）组成.图02-221. 目镜调焦 其目的是使眼睛通过目镜能清楚的看到目镜中分划板上的黑准线（又称叉丝）.方法是旋转“目镜调焦手轮”，直至看清分划板上的叉丝.如发现准线倾斜，可松开“目镜紧锁螺钉”，旋转目镜使准线准直.2. 用自准直法调整望远镜 图02-22 图02-231）首先是望远镜调焦，即将亮绿色...
